APM521 網絡電力儀表是按 IEC 國際標準設計的一款多功能電力監測設備，具備全面的測量、計量、分析及通信功能，主要用于電網供電質量綜合監控，能為各類電力系統提供精準數據支持與高效管理手段。19821800313

測量功能豐富：可實現全電量測量，涵蓋電流、電壓、功率、頻率等基本電參量，還能測量電能質量相關參數，如電壓電流不平衡度、諧波含量、波峰系數等，滿足對電力系統運行狀態的全面監測需求。

計量功能多樣：支持四象限電能、分相電能、視在電能及復費率電能計量，同時具備脈沖輸出功能，便于電能數據的精確計量與統計。

需量與極值統計：能實時監測并記錄三相電流、功率等參數的實時需量、最大需量及上月最大需量，還可統計電參量的本月和上月極值，為電力系統的負荷分析與優化提供數據依據。

電能質量分析：對電流、電壓的不平衡度、諧波含量（2 - 63 次）、相間角度等電能質量指標進行精確分析，幫助用戶及時發現并解決電能質量問題。

事件與報警記錄完善：可記錄 128 條 DI/DO 事件和報警記錄，詳細記錄事件發生的時間、類型等信息，方便用戶追溯和分析電力系統故障。

通信功能便捷：支持 Modbus - RTU、DL/T 645 - 2007 等通信規約，具備多種通信接口，方便與其他設備進行數據交互，實現遠程監控與管理。

測量精度高：電壓、電流、功率測量精度均為 ±0.2%，電能計量有功電能達 D 級（0.2S），無功電能準確度等級為 2 級，確保測量數據的準確性。

寬電壓電流范圍：電壓額定值覆蓋多種規格，如 66VAC L - N 至 690VAC L - L 等；電流額定值有 1A、5A 等，且具備一定的過負荷能力，能適應不同電力系統的需求 。

響應速度快：電壓、電流、功率響應速率≤200ms，電能響應速率≤1s，可及時反映電力系統的運行變化。

電磁兼容性能強：靜電放電抗擾度、電快速瞬變脈沖群抗擾度、浪涌（沖擊）抗擾度均達到 IV 級，具備良好的電磁兼容性，能在復雜電磁環境下穩定運行。

安全性能可靠：工頻耐壓 AC4kV 1min，絕緣電阻輸入、輸出端對機殼 > 500MΩ，有效保障設備和人員安全。

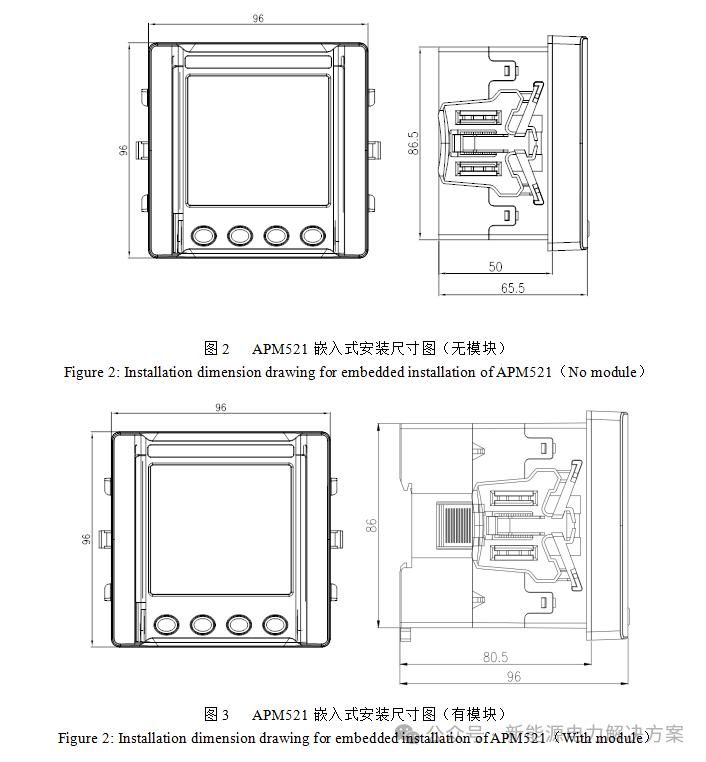

多種安裝方式：提供嵌入式和導軌式兩種安裝方式，面框尺寸、殼體尺寸及開孔尺寸明確，方便用戶根據實際需求選擇合適的安裝方式，若統一水平面并排安裝儀表，建議開孔間距 30mm。

接線注意事項：電壓電流接線有明確的示意圖和端子定義，推薦線徑為 0.08 - 2.5mm2 (30 - 14 AWG)，所需扭矩為 0.5N?m (4.4 lb - in)，電壓輸入端需接入額定電流 5A 的保險絲，接線和維護需在斷電后進行，以確保安全。

按鍵操作簡便：設有多個功能按鍵，如 Menu、Esc、＞、＜等，通過這些按鍵可方便地進入菜單界面、進行參數設置、切換顯示界面等操作；

顯示界面直觀：開機后顯示儀表型號及版本信息，默認主界面為概覽界面，可展示當前正向總有功電能、總有功功率、電流平均值、線電壓平均值等重要信息，方便用戶快速了解電力系統運行狀態；

編程界面功能豐富：通過菜單進入編程界面，可對輸入設置、通信設置、報警設置等多種參數進行設置，滿足不同用戶的個性化需求 。

支持Modbus-RTU、DL/T 645-2007 等通信協議；

可選配第二路RS485、以太網（Modbus-TCP）、FTP等通信方式；

具備Profibus-DP、Micro SD卡存儲等擴展功能（選配）。

應用場景

配電系統監控：實時監測電網運行狀態；

電能質量管理：分析諧波、不平衡等電能問題；

能耗管理系統：支持多費率電能統計，適用于能源審計；

工業自動化：通過DIDO/AO實現設備聯動控制；

智能建筑/數據中心：對關鍵電力回路進行精細化監控。

總結

APM521 是一款功能全面、精度高、擴展性強的高端網絡電力儀表，適用于需要對電力系統進行精細化監控、電能質量分析與能源管理的場合。其豐富的通信與IO選項使其可靈活集成到各類自動化與智能配電系統中。

如果需要進一步了解某一部分（如通信協議、報警設置、接線圖等），留言為您提供更詳細的說明。
