HJ-53020F外觀圖片

三相智能程控變頻電源在現代化電力技術中占有重要位置，它是一種能輸出不同國家電網指標的標準電源設備，為用電設備提供 純凈可靠、低諧波失真、高穩定的電壓和頻率的正弦波電源。它的主要工作原理是基于AC→DC→AC的變換過程，將輸入的交流電通過整流器轉換為直流電，再通過逆變器將直流電轉換為交流電，并通過調整逆變器的脈沖寬度來改變輸出交流電的頻率。

技術特點：

1、輸入輸出完全隔離，電源安全穩定。

2、采用SPWM正弦波脈寬調制技術，反應速度快，輸出穩定

3、IGBT高頻靜止逆變，體積小、重量輕、噪音低。

4、采用有效值雙環控制方式，控制精度高、波形品質穩定。

5、具有過熱、過流、短路等異常狀況保護功能。

技術參數：

型號：HJ-53020F

容量：20KVA

輸入：三相三線+地線 380V±10% 50Hz/60Hz±5Hz

輸出：三相三線+地線

電壓：低 0.1V-150.0V 高0.1V-300V（L-N）

頻率：定頻50Hz、60Hz 調頻45Hz-65Hz

電壓調節步幅：0.1V

頻率調節步幅：0.1Hz

電壓穩定度：≤±1%

諧波失真度：≤2%（阻性負載）

源電壓效應：≤±0.5%

負載效應：≤±1%

三相相位角：120°±1°

效率：≥85%（滿負荷測試）

顯示

頻率：分辨力0.1Hz 精度：±0.02%讀數

相電壓：分辨力0.1V精度：±0.5%讀數+(±0.2%量程)

電流：分辨力0.1A 精度：±0.5%讀數+(±0.5%量程)

功率：分辨力0.1KW精度：±0.5%讀數+(±0.5%量程)

預置功能：輸出電壓、頻率

保護功能：過載、過流、過熱（85℃±5℃）、短路、過壓等保護

報警功能：保護裝置動作后發出報警信號，顯示故障信息，方便查找維修。

外殼防護等級：IP20

通信接口：RS-232/RS-485 Modbus RTU協議

外形尺寸：450*950*950（W*H*D）（mm）

重量：265Kg

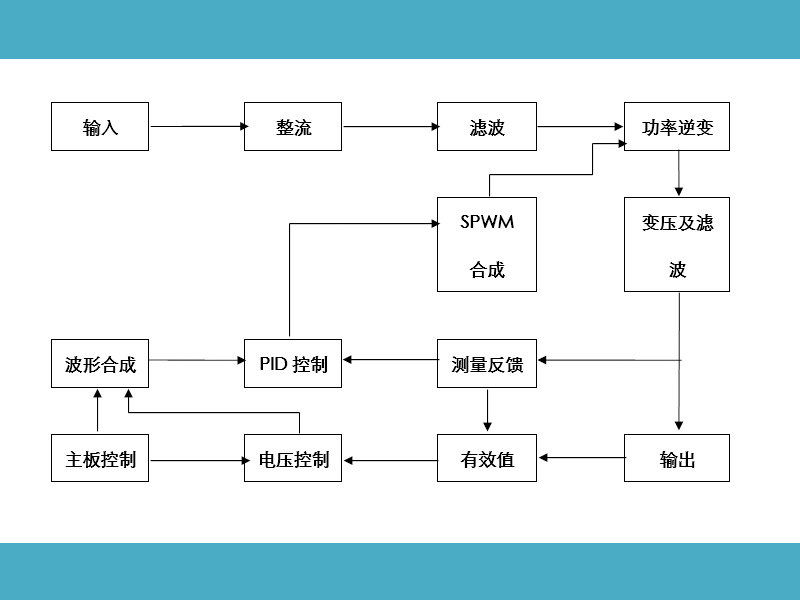

工作原理

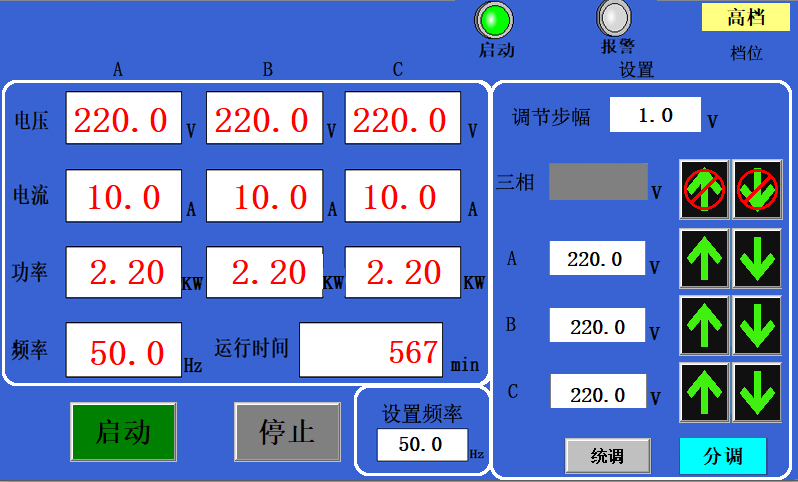

觸摸屏界面展示
