LMH2180是一款高速雙時鐘緩沖器，專為便攜式通信和 需要多個精確多時鐘系統的應用。該LMH2180集成了兩個 75 MHz 低電平 帶有獨立關斷引腳的噪聲緩沖器集成到小型封裝中。LMH2180確保一流的 通過消除串?dāng)_，在基帶和振蕩器信號路徑之間進行系統作 在多個時鐘信號之間。
*附件：lmh2180.pdf

獨特的技術和設計為LMH2180提供了準確駕駛的能力 大的容性和電阻性負載。低電源電流與每個的關斷引腳相結合 通道意味著該LMH2180是電池供電應用的理想選擇。這部分不使用 內部接地參考，從而提供額外的系統靈活性。

靈活的緩沖器為系統設計人員提供了管理復雜時鐘的能力 最新無線應用中的信號。每個緩沖器提供 106 V/μs 的內部壓擺率 獨立關斷和占空比精度。每個輸入在內部偏置為1V，從而消除了 需要外部電阻器。兩個通道都有軌到軌輸入和輸出，增益為1，并且 是交流耦合的，使用一個電容器。

用LMH2180代替離散緩沖溶液具有許多好處：簡化 電路板布局、最小化寄生元件、簡化 BOM、跨多個設計耐用性 應用、時鐘路徑的簡化以及減少時鐘信號數量的能力 系統中的發電機。該LMH2180采用微型封裝生產，最大限度地減少了所需的 PCB 空間。

特性

• （典型值為：V 供應 = 2.7V 和 C L = 10 pF，除非另有說明。
• 小信號帶寬 78 MHz
• 電源電壓范圍：2.4V至5V
• 相位噪聲 （V 在 = 1 伏 聚丙烯 ， f C = 38.4 MHz，Δf = 1 kHz） ?123 dBc/Hz
• 轉換速率 106 V/μs
• 總電源電流 2.3 mA
• 關斷電流 30 μA
• 軌到軌輸入和輸出
• 單個緩沖器使能引腳
• 快速 T上科技
• 串?dāng)_抑制電路
• 包：
  • 8 引腳 WSON，焊料凸塊且無回拉
  • 8 凸塊 DSBGA
• 溫度范圍 ?40°C 至 85°C

參數

方框圖

?1. 產品概述?
LMH2180是德州儀器(TI)設計的高性能雙時鐘緩沖器，專為便攜式通信和多時鐘系統應用優化。關鍵特性包括：

• ?帶寬?：78 MHz小信號帶寬(2.7V供電時)
• ?供電范圍?：2.4V至5V寬電壓
• ?低噪聲?：1 kHz偏移時相位噪聲-123 dBc/Hz
• ?能效?：2.3 mA總工作電流，30 μA關斷電流
• ?封裝?：8引腳WSON和8焊球DSBGA微型封裝

?2. 核心特性?

• ?抗干擾設計?：集成串?dāng)_抑制電路，通道間隔離達41 dB
• ?快速響應?：106 V/μs壓擺率，6 ns上升時間
• ?靈活配置?：獨立使能引腳控制各通道
• ?輸入設計?：內部1V偏置，支持無外置電阻的AC耦合
• ?負載驅動?：可驅動大容性/阻性負載（需串聯電阻優化穩定性）

?3. 典型應用?

• 3G移動設備、WLAN/WiMAX模塊
• TD-SCDMA多模設備、GSM模塊
• 振蕩器模塊的時鐘信號分配

?4. 技術亮點?

• ?相位噪聲優化?：專為無線通信設計，確保時鐘信號純凈度
• ?功耗管理?：支持單/雙通道獨立關斷，適合電池供電場景
• ?布局簡化?：替代分立方案可減少寄生效應，簡化BOM

?5. 設計支持?

• ?熱阻數據?：WSON封裝θJA=217°C/W，DSBGA封裝θJA=90°C/W
• ?可靠性?：ESD保護（HBM 2kV），工作溫度范圍-40°C至85°C

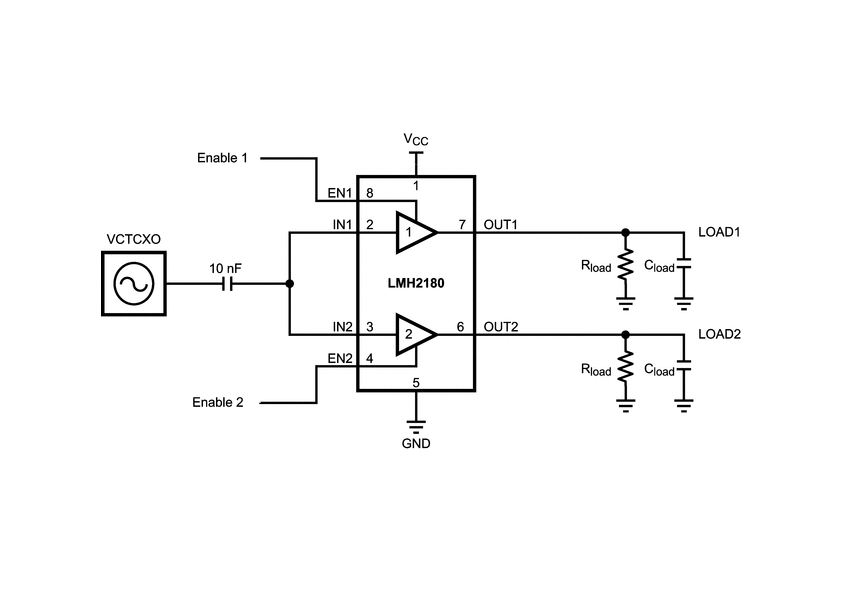

• ?參考設計?：提供典型應用電路（含VCTCXO接口方案）
