Texas Instruments TPS62933EVM轉換器評估模塊 (EVM) 用于評估TPS62933EVM高效、易于使用的同步降壓轉換器，后者可在3.8V至30V輸入電壓范圍內提供5V、3A電流。TPS62933適合用于由5V、12V、19V和24V電源總線軌供電的系統。該評估模塊支持高達3A連續輸出電流、0.8V至22V輸出電壓以及98%最大占空比運行。Texas Instruments TPS62933采用固定頻率峰值電流控制模式，可實現快速瞬態響應以及良好的線路和負載調節。經過優化的內部環路補償具有寬輸出電壓和工作頻率范圍，無需使用外部補償元件。脈沖頻率調制 (PFM) 模式可最大限度地提高輕負載效率。ULQ?（超低靜態電流）特性非常適合用于在低功耗運行時延長電池壽命。可通過配置RT引腳將開關頻率設置在200kHz至2.2MHz范圍內，從而優化系統效率、濾波尺寸和帶寬。

數據手冊：*附件：Texas Instruments TPS62933EVM轉換器評估模塊 (EVM)數據手冊.pdf

特性

• 輸入電壓范圍：3.8V至30V
• 輸出電壓范圍：0.8V至22V
• 高達3A輸出電流
• PFM、PSM、Eco模式
• 可選頻率：200kHz至2.2MHz
• 8引腳、1.6mm × 2.1mm SOT-583封裝

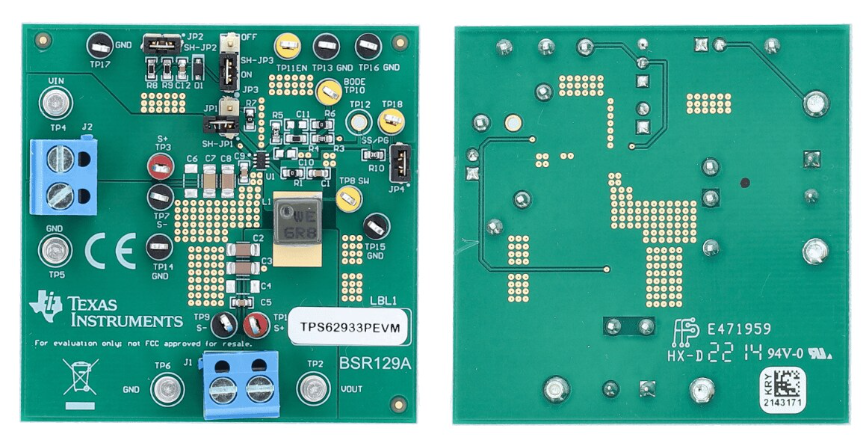

板布局

?TPS62933EVM評估模塊技術解析與應用指南?

?一、產品概述?

Texas Instruments的?TPS62933EVM?是一款基于TPS62933芯片的3A同步降壓轉換器評估模塊，專為5V/12V/19V/24V總線供電系統設計。其核心特性包括：

• ?寬輸入電壓范圍?：3.8V至30V，兼容多種工業電源標準。
• ?高效輸出?：支持0.8V至22V可調輸出，最大3A連續電流，效率高達98%。
• ?靈活配置?：通過RT引腳可設置200kHz至2.2MHz開關頻率，平衡效率與濾波需求。
• ? 超低靜態電流（ULQ?） ?：優化電池供電場景的續航能力。

?二、關鍵性能參數?

根據手冊第2章數據（表2-1），典型測試條件（VIN=24V, VOUT=5V, 25℃）：

三、測試與性能驗證?

1. ?負載瞬態響應?（第4.3節）
   • 1A→3A階躍負載下，輸出電壓波動≤200mV（圖4-2）。
   • 0.5A→2.5A階躍負載響應時間<100μs（圖4-3）。
2. ?輸出紋波測試?（第4.4節）
   • 滿載3A時紋波峰峰值<20mV（圖4-4），輕載（100mA）時降至5mV（圖4-8）。
3. ?啟動/關斷特性?（第4.5-4.6節）
   • 3A負載下啟動時間約4ms，軟啟動（SS）曲線平滑（圖4-10）。
   • 關斷過程無電壓回沖（圖4-11）。

?四、應用建議?

1. ?工業電源?：適用于PLC、伺服驅動器等24V總線設備。
2. ?便攜設備?：ULQ特性延長電池壽命，推薦用于IoT終端。
3. ?注意事項?：
   • 輸入電容需選用低ESR的X7R/X5R材質（如手冊推薦TDK C3216系列）。
   • 負載布線建議使用20AWG導線以減少損耗。
