在快充技術快速迭代的當下，高效能與高可靠性成為電源設計的核心挑戰。泉州海川半導體推出的SM5501 30V N溝道功率MOSFET，以5.8mΩ超低導通電阻、50A最大電流承載能力及6.2℃/W結殼熱阻的卓越性能，為快充行業提供了極具競爭力的高性能解決方案。

卓越的負載開關與電池保護性能

SM5501憑借其超低導通電阻和快速開關特性，成為負載開關和電池保護應用的理想選擇。在負載開關應用中，其5.8mΩ的RDS(ON)可顯著降低功率損耗，提升系統效率；50A的最大電流能力確保能夠處理大電流負載切換。

在電池保護電路中，SM5501的30V耐壓為鋰電池組提供安全裕量，快速響應特性可及時切斷過流或短路故障，有效保護電池安全，延長電池壽命。其低柵極電荷（12.8nC）確?？焖匍_關，減少切換過程中的功率損耗，是BMS（電池管理系統）和負載管理電路的優選器件。

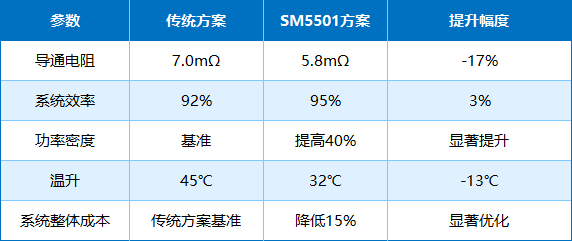

真實數據見證實力

技術亮點：

1、先進的溝槽技術：更高單元密度，實現更優RDS(ON)面積比

2、封裝創新：PDFN3.3*3.3在緊湊尺寸下提供卓越的熱性能和電流能力

3、全面測試：100%雪崩和DVDS測試確保產品一致性

SM5501采用先進的溝槽技術，在超小封裝內,在VGS=10V、ID=20A條件下，實現了驚人的5.8mΩ超低導通電阻。這意味著在20A電流下，其導通損耗比同類產品降低15-20%！

更令人印象深刻的是，這款MOSFET具備50A最大電流和184A脈沖電流能力，配合僅6.2℃/W的結殼熱阻,讓高功率快充設計不再為散熱問題所困擾。

SM5501憑借其5.8mΩ超低導通電阻，為大電流快充應用帶來革命性突破。在20A工作電流下，導通損耗較同類產品降低15-20%，顯著提升系統效率。其50A最大電流能力確保支持最新快充協議的大電流需求，即使是36W QC Class B或20V高壓輸出也能輕松應對。

快速開關特性（tr=10.8ns, tf=9.6ns）使SM5501特別適合高頻開關電源設計，有效減少開關損耗，提升系統響應速度。結合低柵極電荷（12.8nC）特性，大幅降低驅動損耗，為高效率快充設計提供堅實基礎。

SM5501應用優勢

SM5501不僅是高性能的功率MOSFET，更是海川半導體電源生態系統的重要組成部分。通過與海川半導體其他芯片優化組合，為客戶提供：

?完整的快充解決方案：從協議識別到功率傳輸?shù)慕鉀Q方案；

?優異的性能表現：高效率、低發熱、高可靠性；

?顯著的成本優勢：降低系統總成本，提高產品競爭力；

?便捷的開發體驗：參考設計、技術支持、供應鏈保障。

SM5501及其配套解決方案特別適合追求高性能、高可靠性和高性價比的電源系統設計，是消費電子、工業設備和通信基礎設施等領域的理想選擇。
