LPD8880是一款可驅動雙向直流電機的H橋驅動芯片，集成了4個低導通內阻的N溝道MOSFET，上下管內阻和僅為500mΩ，輸入耐壓40V，可支持工作電壓4.5V到36V，非常適用于掃地機器人，自動窗簾，打印機，掃描儀等智能家居應用場景。

LPD8880集成了高精度電流鏡來檢測輸出電流，主控設備通過檢測電流鏡的輸出小電流在外部電阻上的電壓來識別負載電流信息和判斷是否出現電機失速，相對于傳統應用，系統不再需要分流電阻和運算放大器來檢測電機電流，降低了系統成本和外圍電路設計。在電機正常運行期間，LPD8880既可以通過PWM輸入調節電機轉速，也可以通過電流斬波調節電機轉速，LPD8880將外部輸入VREF信號與電流鏡輸出產生的電壓進行比較實現斬波，通過調節VREF電平和外部電阻，可輕松調節電機的電流控制轉速。

LPD8880在兩個PWM輸入信號都為低時進入低功耗睡眠模式，睡眠功耗小于10μA。LPD8880集成了欠壓鎖定，過流保護和過熱保護功能，防止在電機短路和堵轉等異常情況下?lián)p壞器件。

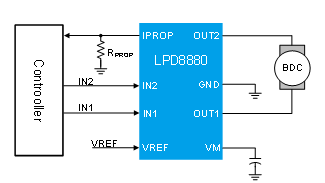

LPD8880典型應用電路圖

LPD8880采用標準ESOP8封裝，底部焊盤可幫助芯片快速散熱，廣泛應用于掃地機器人，打印機，自動窗簾等智能家居及小功率工業設備等場景。

LPD8880主要特點

獨立H橋電機驅動器

VM輸入電壓：4.5~36V，耐壓40V

集成低導通內阻：500mΩ(HS+LS)

集成電荷泵，支持100%占空比輸出

集成高精度電流鏡，比例電流輸出

電流調節控制轉速功能

-固定關斷時間斬波

-低側慢速衰減模式

PWM占空比調節轉速功能，支持頻率高達100kHz

兼容3.3V，5V PWM 輸入邏輯

PWM輸入都為低時，進入低功耗睡眠模式，功耗低于10μA

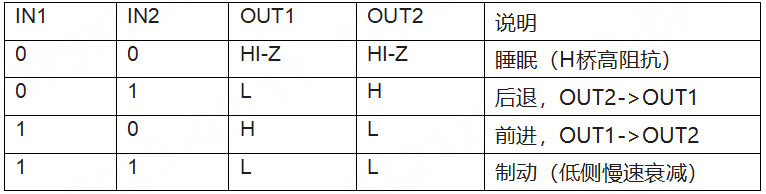

PWM輸入控制邏輯

保護特性

VM UVLO

每個MOS均有過流保護

-OUT1與OUT2短路保護

-OUT與VM短路保護

-OUT與GND短路保護

過溫保護

自動故障恢復

封裝

ESOP8
