一、IO調試方法

使用組態軟件在線數據監控功能進行第三方Profinet IO或Profinet網關調試，通過西門子（STEP 7-MicroWIN SMART、TIA Portal）和Codesys進行調試驗證。

1.1 STEP 7-MicroWIN SMART平臺

在使用STEP 7-MicroWIN SMART平臺調試Profinet IO時，需先借助S7-200 PLC才可進行作。

操作步驟：

1. 導入設備描述文件（GSD）
2. 通過“Profinet配置向?qū)А碧砑釉O(shè)備

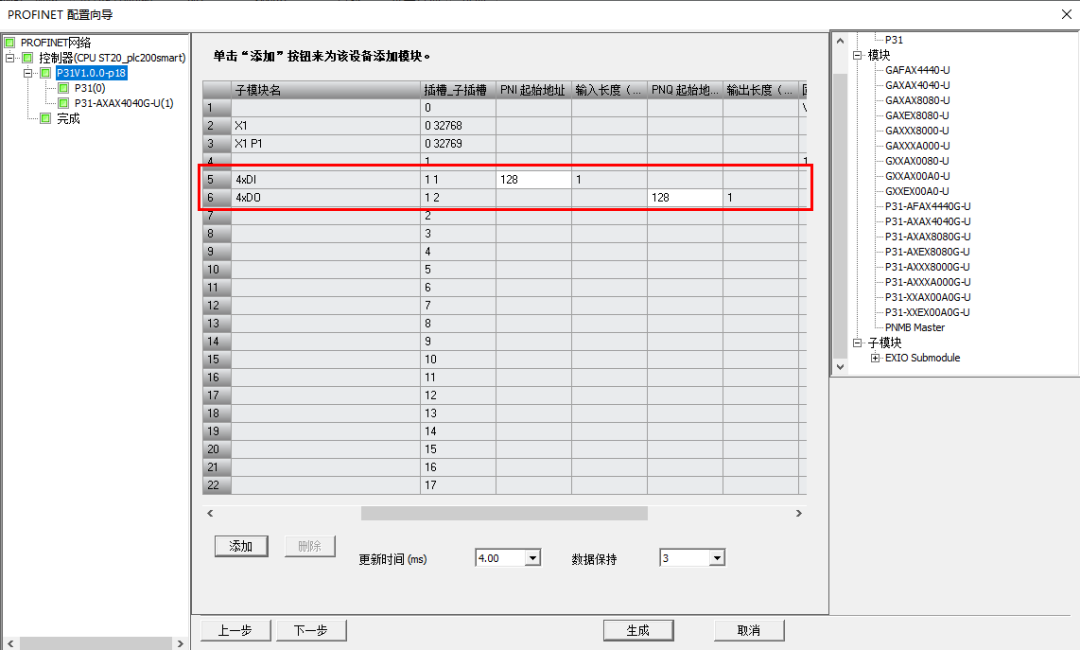

3. 點擊對應設備查詢PLC寄存器映射地址

示例：

• P31-AXAX4040G-U的數字輸入（DI）映射地址：%IB128
• 數字輸出（DO）映射地址：%QB128

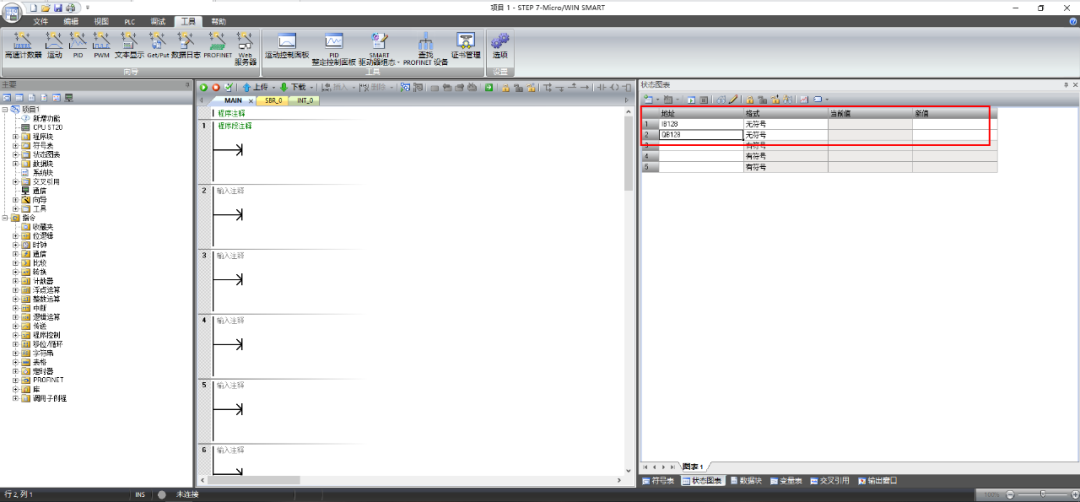

監控配置：在"狀態圖標"添加對應監控點位，如下圖

通過菜單選擇"調試"→開啟"圖表狀態"監控，即可在線控制切換繼電器狀態及查詢離散量輸入狀態。

1.2 TIA Portal平臺

使用TIA Portal平臺需連接PLC進行第三方Profinet IO調試（需S7-1200或S7-1500系列PLC）。

操作步驟：

1. 在設備組態界面添加對應第三方設備
2. 進入設備組態界面查詢映射點位數據

示例：

• P31-XXAX00A0G-U的數字輸出（DO）映射至：%QB2與%QB3

Modbus網關功能配置：

• 讀1個保持寄存器映射至：%IW68
• 寫1個保持寄存器映射至：%QW64
• Modbus網關控制寄存器映射至：%QB4-QB8

• Q4.0為串口使能控制

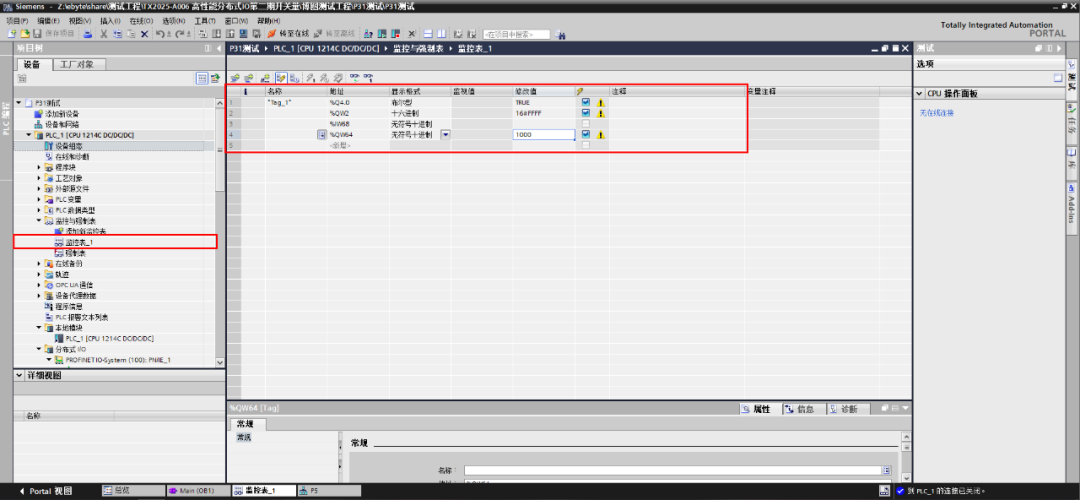

監控方式：將變量添加到"監控與強制表"

轉至"在線模式"開啟變量監控。（使用網關功能需將%Q4.0使能）

1.3 Codesys平臺

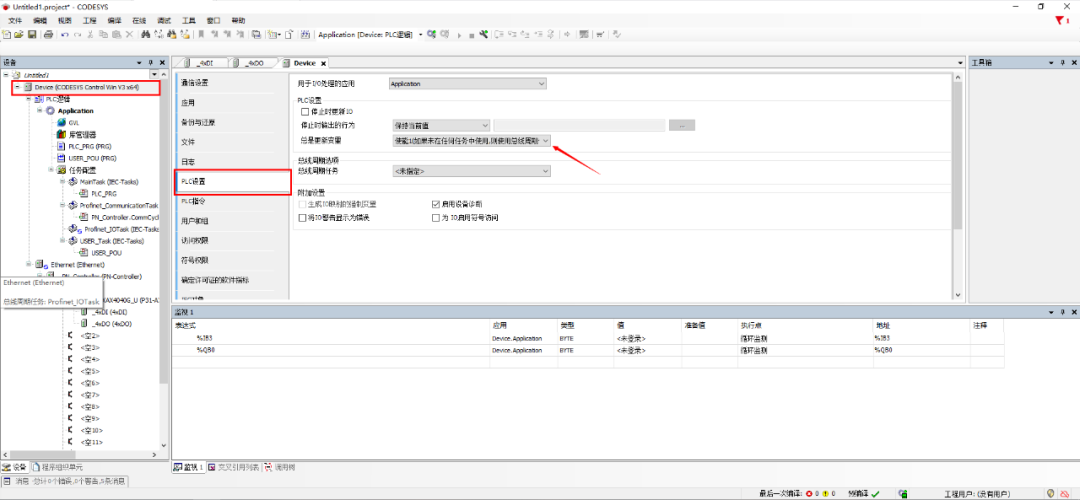

配置特點：在設備配置中開啟"總是更新變量"，方便在"PNIO SubModule I/O映射"修改變量值，無需創建變量監視表。

調試優勢：可不連接PLC實現遠程IO設備調試。

操作步驟：

1. GSD導入后，在設備樹添加對應IO模塊

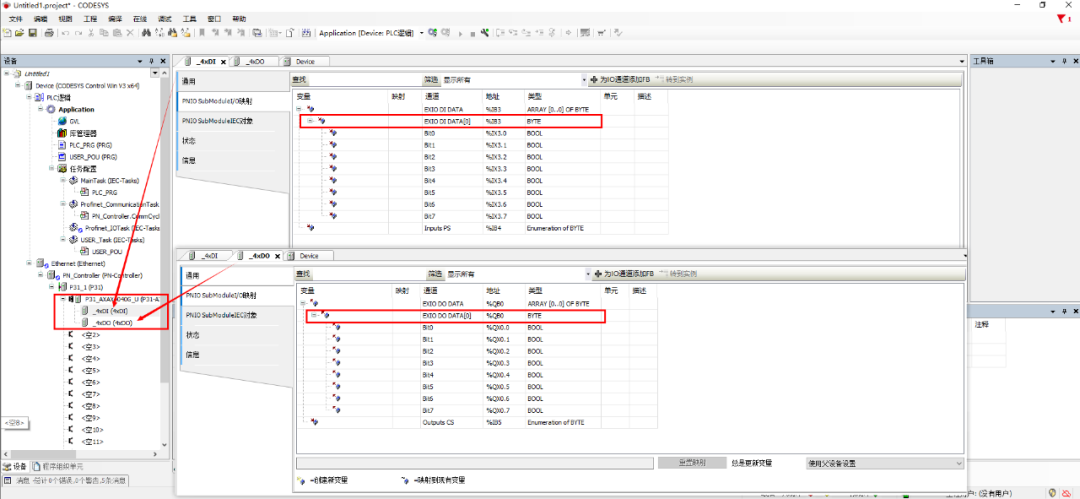

2. 雙擊進入設備組態，查詢映射點位數據

示例：

• P31-AXAX4040G-U的DI映射到：%IB3
• DO映射到：%QB0

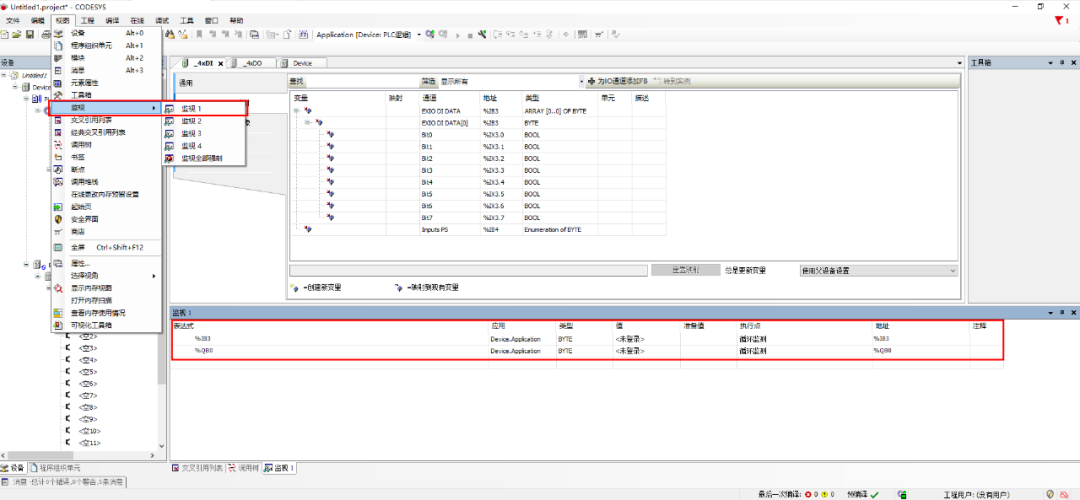

變量監控：添加%IB3與%QB0到變量監視表，在"準備值"或"預備值"配置輸入?yún)?shù)，通過Ctrl+F7將參數寫入設備。

連接異常處理：檢查模擬PLC是否超時關閉（右下角托盤區Control Win SysTray圖標），重新啟動模擬PLC即可。

二、網關功能使用方法

目前網關功能僅支持Profinet轉Modbus RTU，支持主從兩種角色（PNMB Master與PNMB Slave）。

角色說明

配置案例

實現網關設備同時開啟PNMB Master與PNMB Slave模式，完成PLC兩個地址數據互傳。

操作流程：

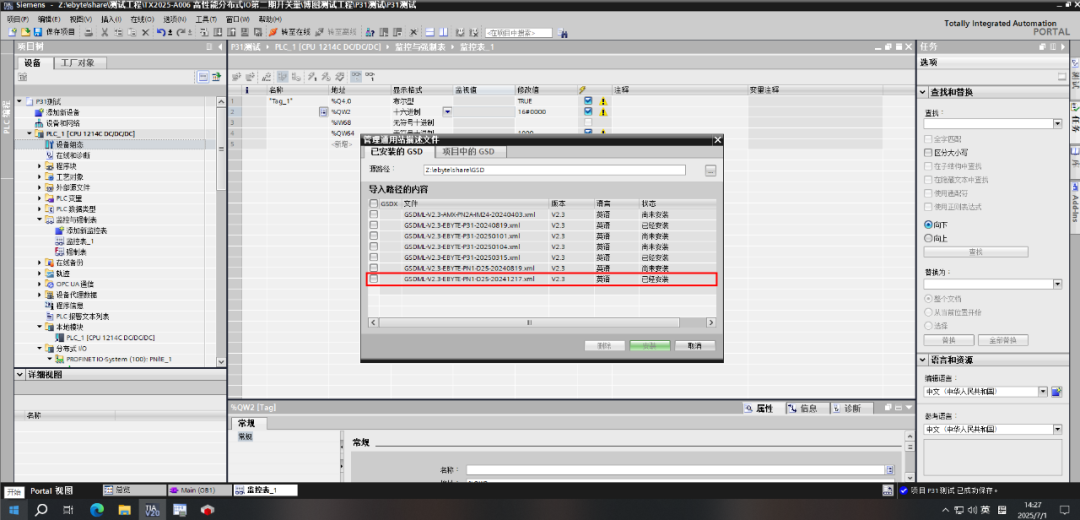

1. 導入設備描述符文件（GSDML-V2.3-EBYTE-PN1-D25）；

1.

2. 網絡配置

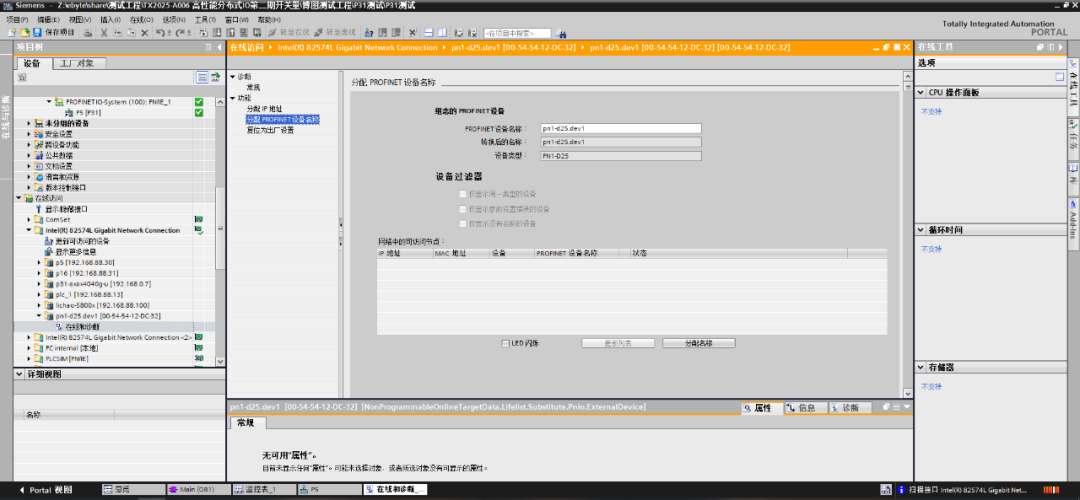

• 調整網關唯一設備名（可使用默認名稱）

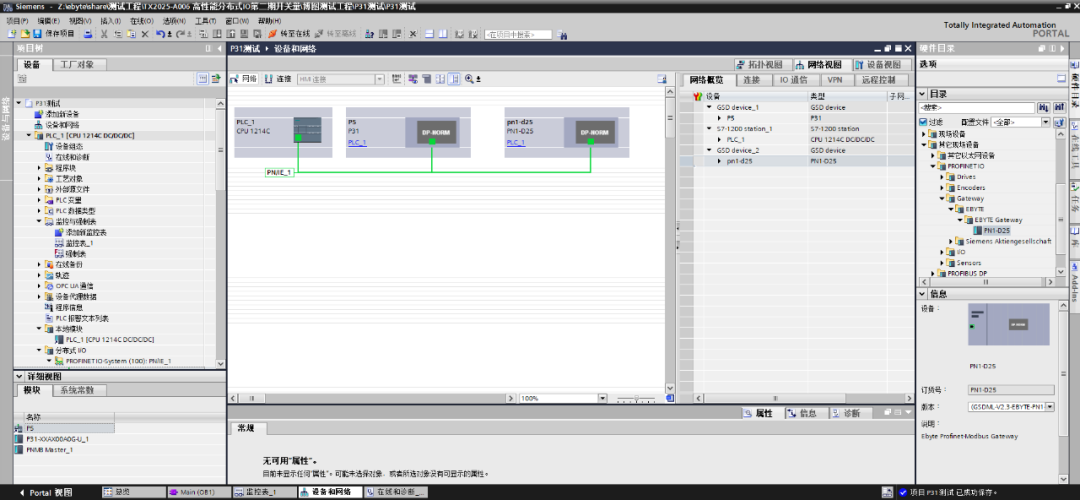

• 在PLC項目中添加設備并分配IP

• 將網口連接到PLC網絡中

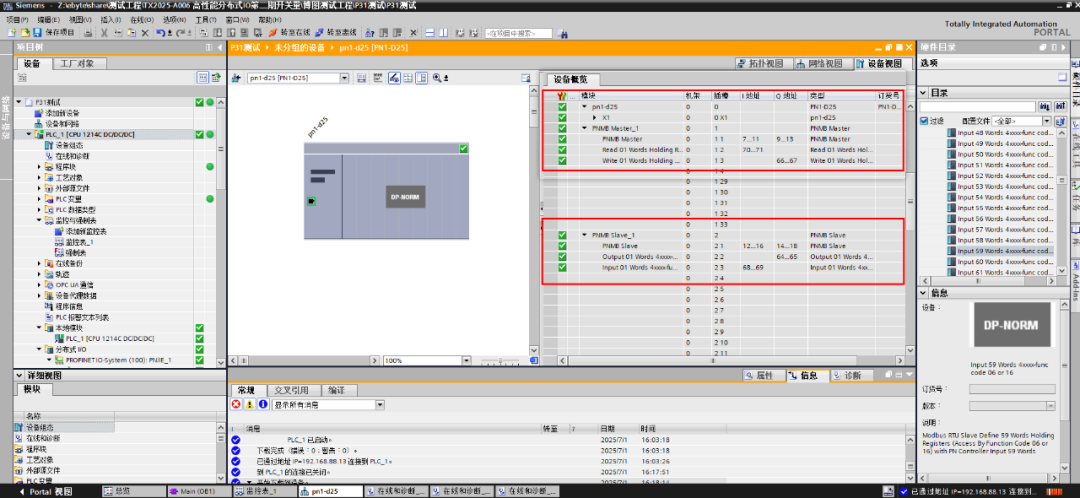

1. 模塊配置

• 添加模塊并記錄PLC中對應映射地址

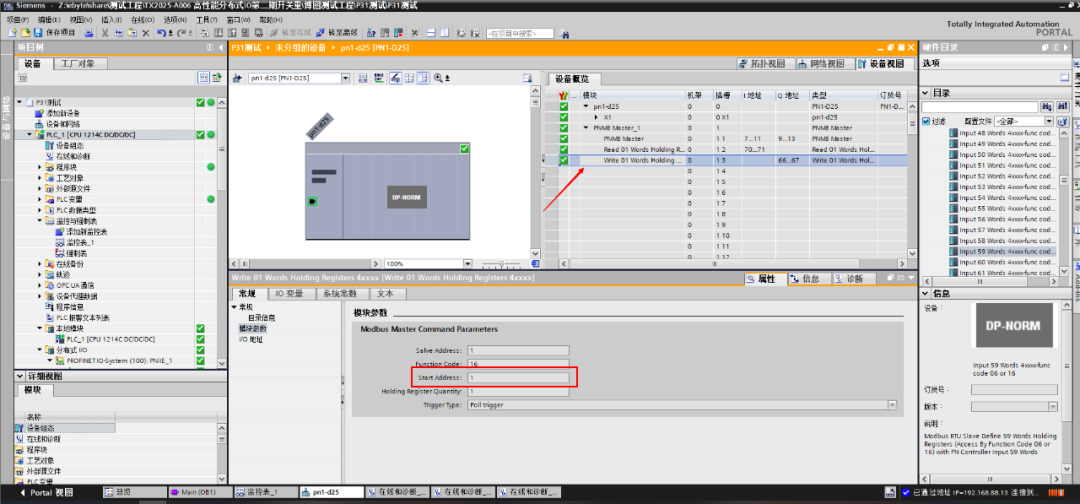

• 調整PNMB Master寫模塊的首地址為1

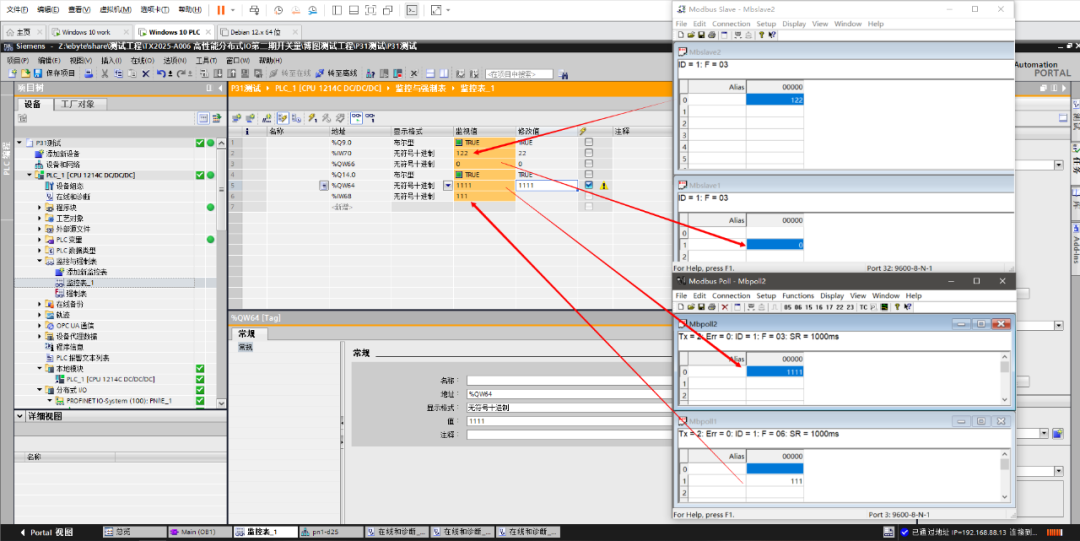

功能驗證

PNMB Master配置驗證

• 配置Modbus Slave的40001為122，PLC的%IW70通過網關同步為122
• 配置PLC的%QW66為0，通過網關將Modbus Slave的40002修改為0

PNMB Slave配置驗證

• 配置Modbus POLL的40002為111，PLC的%IW68通過網關修改為111；
• 配置PLC的%QW64為1111，Modbus通過網關查詢40001返回為1111；
