TRF3761 是高性能、高度集成的頻率合成器系列， 針對高性能應用進行了優化。該TRF3761包括一個低噪聲、電壓控制的 振蕩器 （VCO） 和整數 N PLL。

TRF3761集成了分頻 1、2 或 4 選項，以實現更靈活的輸出頻率 范圍。它通過 3 線串行編程接口 （SPI） 接口進行控制。對于電源 敏感應用TRF3761可以通過 SPI 接口或通過外部 chip_en引腳 2。
*附件：trf3761-h.pdf

特性

• 完全集成的VCO
• 低相位噪聲：–137dBc/Hz（在600kHz時，fVCO
  1.9GHz）
• 低本底噪聲：10MHz失調時為–158dBc/Hz
• 整數-N PLL
• 輸入?yún)⒖碱l率范圍：10MHz至
  104MHz
• VCO 頻率除以 2-4 輸出
• 輸出緩沖器使能引腳
• 可編程電荷泵電流
• 硬件和軟件斷電
• 3線串行接口
• 單電源：4.5V至5.25V工作電壓

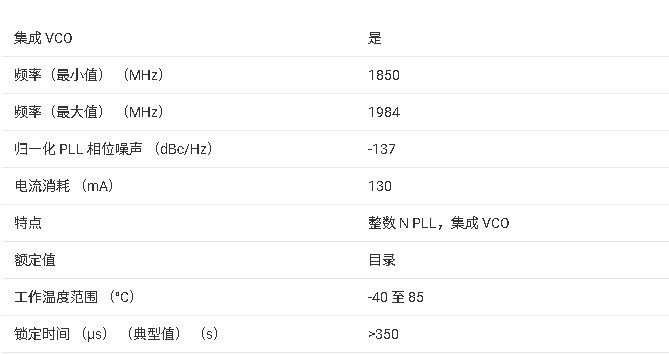

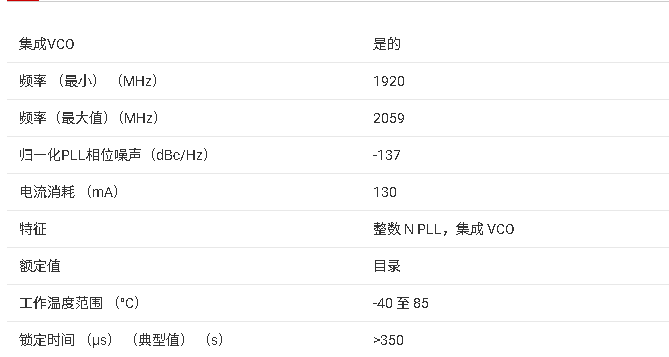

參數

方框圖

?1. 產品概述?
TRF3761是德州儀器(TI)推出的高性能頻率合成器系列，包含TRF3761-A至TRF3761-K共11種型號，集成低噪聲VCO和整數分頻PLL，適用于無線通信基礎設施（如WCDMA、GSM）、寬帶收發器、RFID等場景。核心特性包括：

• ?全集成VCO?：支持分頻比1/2/4輸出，頻率范圍覆蓋373.25MHz至2295MHz（不同型號有差異）
• ?低相位噪聲?：典型值-137dBc/Hz@600kHz偏移（1.9GHz VCO）
• ?低噪聲基底?：-158dBc/Hz@10MHz偏移
• ?3線SPI接口?：支持軟件編程控制
• ?寬電源范圍?：4.5V至5.25V單電源供電

?2. 關鍵參數?

• ?電氣特性?：
  • 參考輸入頻率：10MHz至104MHz
  • 電荷泵電流：5.6mA（可編程）
  • 輸出功率：單端0dBm，差分3dBm
• ?熱性能?：
  • 結到環境熱阻：26°C/W（無氣流）
  • 工作結溫：-40°C至150°C

?3. 型號差異?
不同后綴型號對應不同VCO頻率范圍（例如TRF3761-H覆蓋2028-2175MHz），相位噪聲和分頻輸出性能略有差異。典型相位噪聲性能：

• ?自由運行VCO?：-116dBc/Hz@100kHz偏移（TRF3761-J@2.289GHz）
• ?閉環輸出?：RMS相位誤差0.35°~1.1°（分頻模式更低）

?4. 封裝與引腳?

• ?40引腳VQFN封裝?（6mm×6mm）
• 關鍵功能引腳：
  • ?VCO_OUTP/VCO_OUTM?：差分VCO輸出
  • ?CPOUT?：電荷泵輸出（連接環路濾波器）
  • ?REF_IN?：參考時鐘輸入
  • ?SPI接口?：CLOCK/DATA/STROBE

?5. 應用設計?

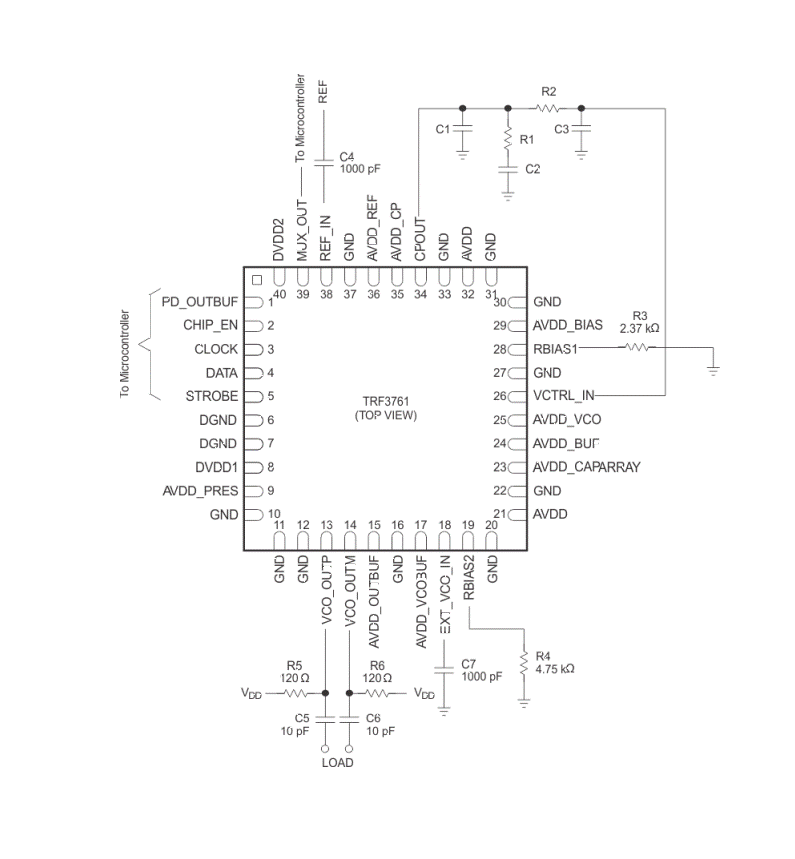

• 典型電路需外接環路濾波器（R/C網絡）和微控制器
• 布局建議：電源需并聯0.1μF+10pF去耦電容，敏感信號遠離數字線路
