TRF3761 是高性能、高度集成的頻率合成器系列， 針對高性能應用進行了優化。該TRF3761包括一個低噪聲、電壓控制的 振蕩器 （VCO） 和整數 N PLL。

TRF3761集成了分頻 1、2 或 4 選項，以實現更靈活的輸出頻率 范圍。它通過 3 線串行編程接口 （SPI） 接口進行控制。對于電源 敏感應用TRF3761可以通過 SPI 接口或通過外部 chip_en引腳 2。
*附件：trf3761-f.pdf

特性

• 完全集成的VCO
• 低相位噪聲：–137dBc/Hz（在600kHz時，fVCO
  1.9GHz）
• 低本底噪聲：10MHz失調時為–158dBc/Hz
• 整數-N PLL
• 輸入?yún)⒖碱l率范圍：10MHz至
  104MHz
• VCO 頻率除以 2-4 輸出
• 輸出緩沖器使能引腳
• 可編程電荷泵電流
• 硬件和軟件斷電
• 3線串行接口
• 單電源：4.5V至5.25V工作電壓

參數

方框圖

?一、產品概述?
TRF3761是德州儀器(TI)推出的高性能頻率合成器系列，包含TRF3761-A至TRF3761-K共11個型號。該系列采用40引腳VQFN封裝（6mm×6mm），集成低噪聲壓控振蕩器(VCO)和整數分頻鎖相環，支持1/2/4分頻輸出選項，通過3線SPI接口控制。

?二、核心特性?

1. ?電氣參數?
   • 工作電壓：4.5V-5.25V
   • 總功耗：130-150mA（分頻模式不同）
   • 參考頻率范圍：10MHz-104MHz
   • 相位噪聲：典型值-137dBc/Hz@600kHz偏移(1.9GHz)
2. ?VCO性能?
   • 自由振蕩相位噪聲：
     • 直接輸出：-116dBc/Hz@100kHz偏移(典型)
     • 分頻輸出：噪聲特性隨分頻比改善
   • 閉環相位誤差：0.23°-1.1° RMS（型號相關）
3. ?控制功能?
   • 可編程電荷泵電流（5.6mA典型）
   • 硬件/軟件斷電模式
   • 輸出緩沖使能引腳

?三、應用領域?

• 無線基礎設施（WCDMA/CDMA/GSM）
• 寬帶收發器
• RFID系統
• 時鐘/中頻本振生成

?四、型號差異?
通過設備對比表詳細列出各型號的：

• 頻率覆蓋范圍（分頻1/2/4模式）
• 典型相位噪聲指標
• VCO增益（23MHz/V）
• 參考雜散（-80dBc）

?五、設計支持?

1. ?引腳功能?
   • 40引腳詳細定義（電源/控制/輸出引腳）
   • 關鍵引腳：VCO_OUTP/M（差分輸出）、VCTRL_IN（環路濾波）

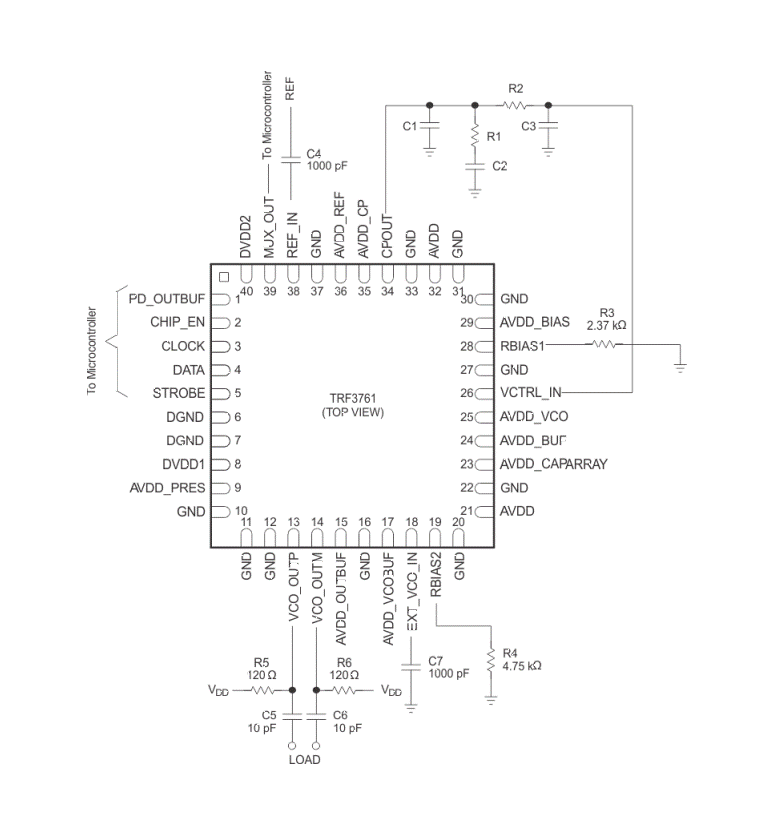

2. ?典型應用電路?
   • 包含參考電路設計圖
   • 推薦外圍元件參數（如：RBIAS1=2.37kΩ）
3. ?布局建議?
   • 電源去耦方案（0.1μF+10pF并聯）
   • 熱設計參數（θJA=26°C/W）
