?TRF3761系列整數分頻鎖相環(PLL)集成壓控振蕩器(VCO)技術文檔摘要
TRF3761 是高性能、高度集成的頻率合成器系列， 針對高性能應用進行了優化。該TRF3761包括一個低噪聲、電壓控制的 振蕩器 （VCO） 和整數 N PLL。
TRF3761集成了分頻 1、2 或 4 選項，以實現更靈活的輸出頻率 范圍。它通過 3 線串行編程接口 （SPI） 接口進行控制。對于電源 敏感應用TRF3761可以通過 SPI 接口或通過外部 chip_en引腳 2。
*附件：trf3761-g.pdf
特性
- 完全集成的VCO
- 低相位噪聲：–137dBc/Hz（在600kHz時，f
VCO
1.9GHz） - 低本底噪聲：10MHz失調時為–158dBc/Hz
- 整數-N PLL
- 輸入?yún)⒖碱l率范圍：10MHz至
104MHz - VCO 頻率除以 2-4 輸出
- 輸出緩沖器使能引腳
- 可編程電荷泵電流
- 硬件和軟件斷電
- 3線串行接口
- 單電源：4.5V至5.25V工作電壓
參數
方框圖
?1. 產品概述?
TRF3761是德州儀器(TI)推出的高性能頻率合成器系列，專為無線基礎設施等高頻應用優化設計。核心特性包括：
- 全集成低相位噪聲VCO（-137dBc/Hz @600kHz偏移，1.9GHz頻點）
- 整數分頻N型PLL架構
- 支持1/2/4分頻輸出，頻率范圍靈活（10MHz至2295MHz）
- 3線SPI串行編程接口
- 單電源供電（4.5V-5.25V）
?2. 關鍵參數?
- ?相位噪聲?：典型值-158dBc/Hz@10MHz偏移（TRF3761-A型號）
- ?參考頻率輸入?：10MHz至104MHz
- ?輸出功率?：?jiǎn)味?dBm，差分3dBm
- ?工作溫度?：-40℃至85℃
- ?封裝?：40引腳VQFN（6mm×6mm）

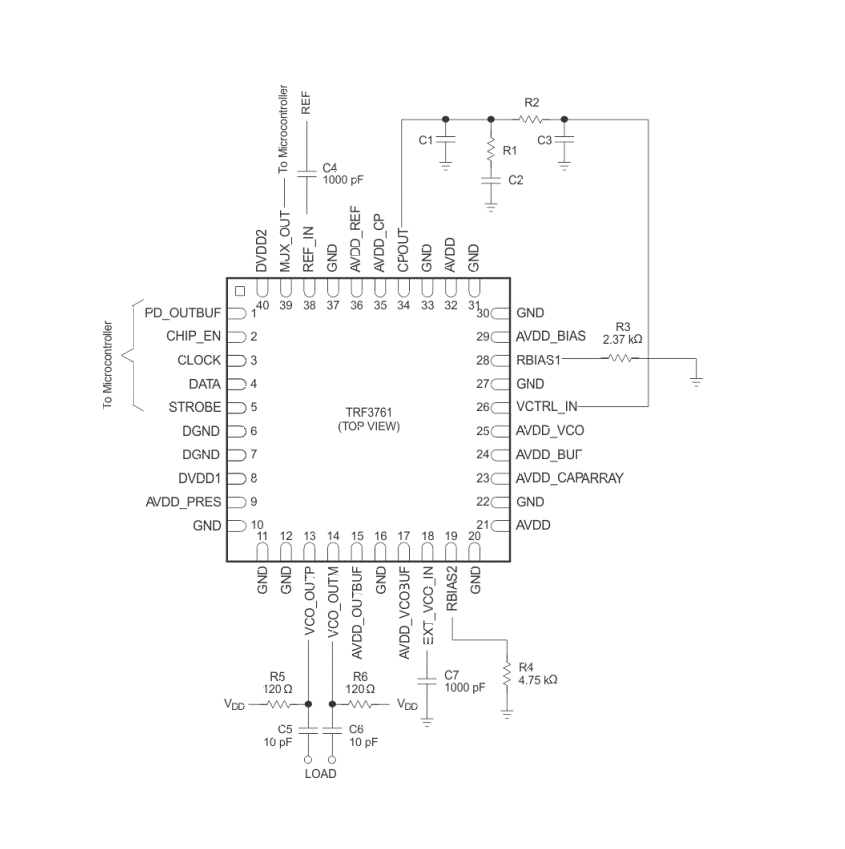

?3. 典型應用?
?4. 功能模塊?
- ?VCO核心?：支持1493-2295MHz基頻（視型號差異）
- ?分頻器?：可編程1/2/4分頻輸出
- ?電荷泵?：電流可調（5.6mA典型值）
- ?數字接口?：支持硬件/軟件雙模式關斷
?5. 設計支持?
