Texas Instruments LP5864 4×18 LED矩陣驅動器設計用于使用LED矩陣以小尺寸解決方案來改善具有動畫效果和指示功能的善用戶體驗。LP5864集成了18個具有N（N = 1/2/4/6/8/11）個開關 MOSFET的恒定電流阱，以支持N × 18個LED點或N × 6個 RGB LED。LP5864集成了4個MOSFET，從而支持多達72個LED點或24個 RGB LED。

數據手冊：*附件：Texas Instruments LP5864 4×18 LED 矩陣驅動器數據手冊.pdf

TI LP5864 4×18 LED矩陣驅動器同時支持模擬調光和PWM調光方法。對于模擬調光，該器件能夠以256個階躍來調節每個LED點。對于PWM調光，集成的8位或16位可配置PWM發生器可讓調光控制平順、無可聞噪聲。也可以將每個LED點任意映射到8位組PWM，以實現共同調光控制。

LP5864 LED驅動器實現了完整的可尋址SRAM，可盡可能減少數據流量。集成了重影消除電路以消除上下重影。LP5864還支持LED開路和短路檢測功能。

LP5864 LED驅動器采用4mm × 4mm 32-VQFN封裝，具有支持1MHz（最大值）I^2^C或12MHz（最大值）的SPI接口。

特性

• LED矩陣拓?fù)洌?
  • 18個恒定電流阱，4個掃描開關，用于72個LED點
  • 可配置為1至4個掃描開關
• 工作電壓范圍：
  • V CC /VLED范圍：2.7V至5.5V
  • 邏輯引腳兼容1.8V、3.3V和5V
• 18個高精度恒定電流阱：
  • 每電流阱電流：0.1mA至50mA（V CC ≥3.3V時）
  • 器件間誤差：±5%
  • 通道間誤差：±5%
  • 相移，實現平衡瞬態功率
• 超低功耗：
  • 關斷模式：ICC ≤ 2uA（EN=低電平時）
  • 待機模式：ICC ≤ 10uA（當EN為高電平且CHIP_EN為0（保留數據）時）
  • 有源模式：ICC = 3mA（典型值）（當通道電流為5mA時）
• 完全可尋址SRAM，可最大限度地減少數據流量
• 單個LED點開路和短路檢測
• 靈活的調光選項：
  • 單獨開/關控制，用于每個LED點
  • 模擬調光（電流增益控制）
    • 全局3位最大電流 (MC) 設置，用于所有LED點
    • 3組7位彩色電流 (CC) 設置，用于紅色、綠色和藍色
    • 單獨8位點電流 (DC) 設置，用于每個LED點
  • PWM調光，無可聞噪聲頻率
    • 全局8位PWM調光，用于所有LED點
    • 3組可編程8位PWM調光，用于LED點任意映射
    • 單獨8位或16位PWM調光，用于每個LED點
• 去光和低亮度補償
• 接口選項：
  • 1MHz（最大值） I^2^C接口（IFS=低電平時）
  • 12MHz（最大值） SPI接口（IFS=高電平時）

簡化示意圖

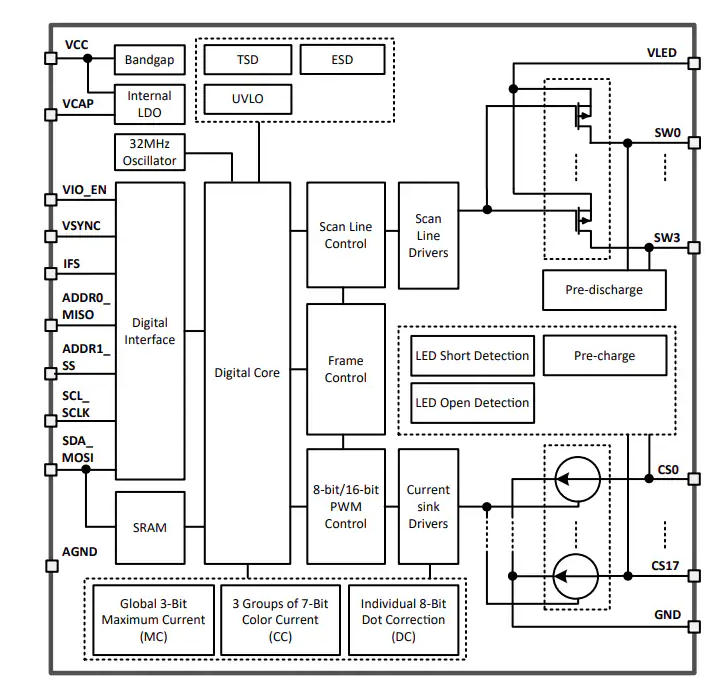

框圖

?LP5864 LED矩陣驅動器技術解析與應用指南?

?1. 產品概述?

Texas Instruments的?LP5864?是一款高性能4×18 LED矩陣驅動器，專為需要多LED動態控制的智能設備設計。其核心特性包括：

• ?72 LED點陣驅動能力?：通過4個掃描開關（SW0-SW3）和18路恒流灌電流通道（CS0-CS17）實現。
• ?寬電壓支持?：VCC/VLED工作范圍2.7V–5.5V，邏輯引腳兼容1.8V/3.3V/5V電平。
• ?雙模式調光?：支持8位模擬調光（電流增益控制）和8/16位PWM調光（無頻閃噪聲）。
• ?低功耗設計?：待機電流≤10μA，關斷電流≤2μA。

典型應用場景包括鍵盤背光、智能家居指示燈、音頻設備RGB燈效等。

?2. 特色功能?

?1 消隱與補償?

• ?消隱技術?：
  • ? 上消隱（Up_Deghost） ?：關閉掃描線時放電，消除殘留電壓導致的微弱亮光。
  • ? 下消隱（Down_Deghost） ?：預充電電流通道，避免關閉狀態漏電流。
• ?低亮度補償?：針對三組電流通道（CS0/1/2分組）獨立校準，解決低亮度下色偏問題。

?2 數據刷新模式?

支持三種模式（通過Data_Ref_Mode配置）：

• ?模式1?：即時刷新，僅更新需修改的LED數據。
• ?模式2/3?：需VSYNC信號同步，適合多芯片級聯場景。

?3. 硬件設計建議?

?**.1 典型電路連接**?

• ?電源去耦?：VCC、VLED、VCAP需分別接1μF電容，靠近芯片放置。
• ?接口選擇?：通過IFS引腳選擇I2C（1MHz）或SPI（12MHz）。
• ?熱管理?：32引腳VQFN封裝（4mm×4mm），建議布局時優化散熱路徑。

?**.2 保護機制**?

• ?LED開路/短路檢測?：自動識別故障并上報。
• ?過溫保護?：閾值150°C，滯后15°C。

?4. 應用案例?

?1 RGB鍵盤背光?

• ?配置?：24個RGB LED（4行×6組），16位PWM實現平滑漸變。
• ?優勢?：通過分組PWM減少MCU通信負載。

?2 智能家居面板指示燈?

• ?低功耗設計?：待機電流10μA，適合電池供電設備。
• ?動態效果?：模式2同步刷新，支持多設備燈效聯動。
