LMX2485器件是一款低功耗、高性能的 Delta-Sigma 小數 N 分 PLL，具有 輔助整數-N PLL。該設備采用德州儀器（TI）的先進工藝制造。

通過 delta-sigma 架構，在較低失調頻率下推動分?jǐn)?shù)雜散 到環路帶寬之外的更高頻率。能夠接近雜散噪聲和相位噪聲 能量到更高頻率是調制器階數的直接函數。與模擬不同 補償，LMX2485中使用的數字反饋技術對變化具有很強的抵抗力 晶圓加工中的溫度和變化。LMX2485 Δ-Σ 調制器是可編程的 高達四階，允許設計人員選擇最佳調制器階數以適應 系統的相位噪聲、雜散和鎖定時間要求。
*附件：lmx2485.pdf

用于對LMX2485進行編程的串行數據通過三線高速傳輸 （20 兆赫）MICROWIRE接口。該LMX2485提供高頻率分辨率、低雜散、快速 編程速度，以及更改頻率的單字寫入。這使其成為直接 數字調制應用，其中 N 計數器直接用信息進行調制。這 LMX2485采用 24 引腳 4.0 × 4.0 × 0.8 mm WQFN 封裝。

特性

• 四重模量預分頻器，用于降低分頻
  • 射頻 PLL：8/9/12/13 或 16/17/20/21
  • IF PLL：8/9 或 16/17
• 高級 Delta-Sigma 分?jǐn)?shù)補償
  • 12 位或 22 位可選分?jǐn)?shù)模量
  • 高達4階可編程Δ-Σ
    調制器
• 縮短鎖定時間的功能
  • 快速鎖定/周期滑移減少，集成超
    時計數器，只需單
    字寫入
• 工作范圍廣
  • LMX2485 RF PLL：500 MHz 至 3.0 GHz
  • LMX2485E RF PLL：50 MHz 至 3.0 GHz
• 有用的功能
  • 數字鎖檢測輸出
  • 硬件和軟件斷電控制
  • 片內輸入倍頻器。
  • 射頻相位檢測器頻率高達 50 MHz
  • 2.5 至 3.6 V 工作電壓，帶 i CC = 5.0 毫安

參數

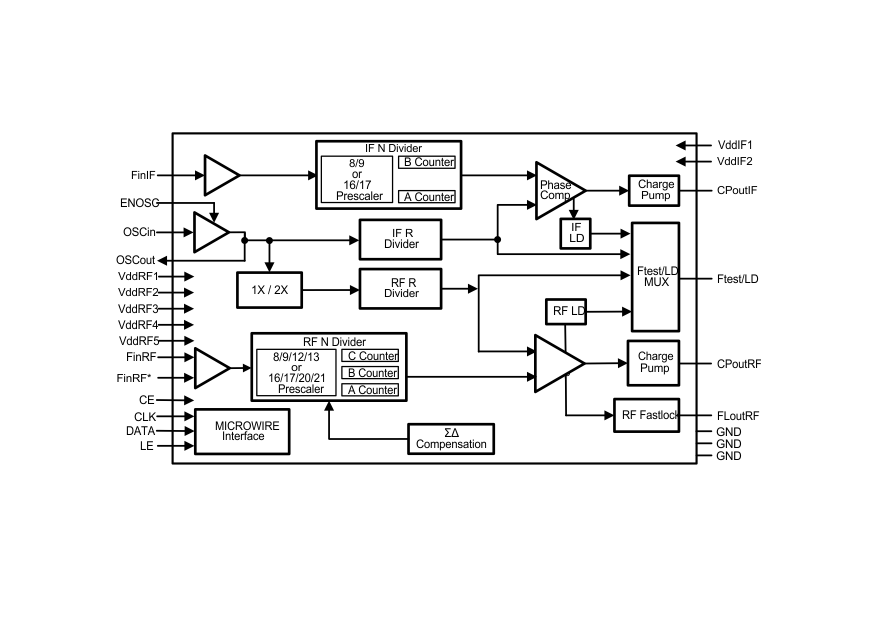

方框圖

?1. 核心特性?

• ?雙PLL架構?：
  • ?RF PLL?：支持500MHz-3GHz（LMX2485）或50MHz-3GHz（LMX2485E），集成Δ-Σ分?jǐn)?shù)補償（12/22位可選分?jǐn)?shù)模數）。
  • ?IF PLL?：75-800MHz，整數分頻模式（8/9或16/17預分頻器）。
• ?高性能調制?：
  • 可編程Δ-Σ調制器（最高4階），優化相位噪聲和雜散性能。
  • 快速鎖定技術（Fastlock）和周期滑移減少（CSR）功能。
• ?低功耗設計?：工作電壓2.5-3.6V，典型電流5mA（雙PLL激活時）。
• ?接口與控制?：支持20MHz高速M(fèi)ICROWIRE三線串行接口，單次寫入即可調整頻率。

?2. 關鍵應用場景?

• 蜂窩基站與手機、衛星/有線電視調諧器、WLAN設備。
• 直接數字調制應用（支持N計數器直接調制）。

?3. 功能模塊詳解?

• ?輸入/輸出?：
  • ?高頻輸入?：FinRF（差分輸入，需外接100pF電容）、FinIF（單端輸入）。
  • ?振蕩器?：OSCin支持TCXO輸入（5-110MHz），內置可編程倍頻器（1X/2X）。
• ?分頻與檢測?：
  • RF/IF N計數器支持復雜分頻比（如8/9/12/13或16/17/20/21預分頻）。
  • 數字鎖相檢測輸出（LD引腳）。
• ?電荷泵?：
  • RF PLL電荷泵電流可編程（16級，0.095-1.52mA），IF PLL固定為3.5mA。
  • 支持三態模式降低泄漏電流（典型值<10nA）。

?4. 電氣特性?

• ?靈敏度?：
  • RF輸入：-15dBm（500MHz）至-8dBm（3GHz）。
  • IF輸入：-10dBm（75MHz）至5dBm（800MHz）。
• ?相位噪聲?：RF PLL在11kHz偏移處典型值為-206dBc/Hz（4階調制器）。
• ?ESD防護?：HBM 2000V，CDM 750V。

?5. 封裝與工作條件?

• ?封裝?：24引腳WQFN（4mm×4mm），底部接地焊盤需強制連接。
• ?溫度范圍?：-40°C至+85°C。
• ?熱阻?：結到環境熱阻47.2°C/W（自然對流）。

?6. 設計支持?

• ?寄存器配置?：提供26個寄存器位映射，支持靈活的頻率切換和調制控制。
• ?布局建議?：高頻輸入需短路徑設計，阻抗匹配參考文檔中實測數據（如FinRF輸入阻抗：500MHz時670Ω-j276Ω）。
