LMX2485器件是一款低功耗、高性能的 Delta-Sigma 小數 N 分 PLL，具有 輔助整數-N PLL。該設備采用德州儀器（TI）的先進工藝制造。

通過 delta-sigma 架構，在較低失調頻率下推動分?jǐn)?shù)雜散 到環路帶寬之外的更高頻率。能夠接近雜散噪聲和相位噪聲 能量到更高頻率是調制器階數的直接函數。與模擬不同 補償，LMX2485中使用的數字反饋技術對變化具有很強的抵抗力 晶圓加工中的溫度和變化。LMX2485 Δ-Σ 調制器是可編程的 高達四階，允許設計人員選擇最佳調制器階數以適應 系統的相位噪聲、雜散和鎖定時間要求。
*附件：lmx2485e.pdf

用于對LMX2485進行編程的串行數據通過三線高速傳輸 （20 兆赫）MICROWIRE接口。該LMX2485提供高頻率分辨率、低雜散、快速 編程速度，以及更改頻率的單字寫入。這使其成為直接 數字調制應用，其中 N 計數器直接用信息進行調制。這 LMX2485采用 24 引腳 4.0 × 4.0 × 0.8 mm WQFN 封裝。

特性

• 四重模量預分頻器，用于降低分頻
  • 射頻 PLL：8/9/12/13 或 16/17/20/21
  • IF PLL：8/9 或 16/17
• 高級 Delta-Sigma 分?jǐn)?shù)補償
  • 12 位或 22 位可選分?jǐn)?shù)模量
  • 高達4階可編程Δ-Σ
    調制器
• 縮短鎖定時間的功能
  • 快速鎖定/周期滑移減少，集成超
    時計數器，只需單
    字寫入
• 工作范圍廣
  • LMX2485 RF PLL：500 MHz 至 3.0 GHz
  • LMX2485E RF PLL：50 MHz 至 3.0 GHz
• 有用的功能
  • 數字鎖檢測輸出
  • 硬件和軟件斷電控制
  • 片內輸入倍頻器。
  • 射頻相位檢測器頻率高達 50 MHz
  • 2.5 至 3.6 V 工作電壓，帶 i CC = 5.0 毫安

參數

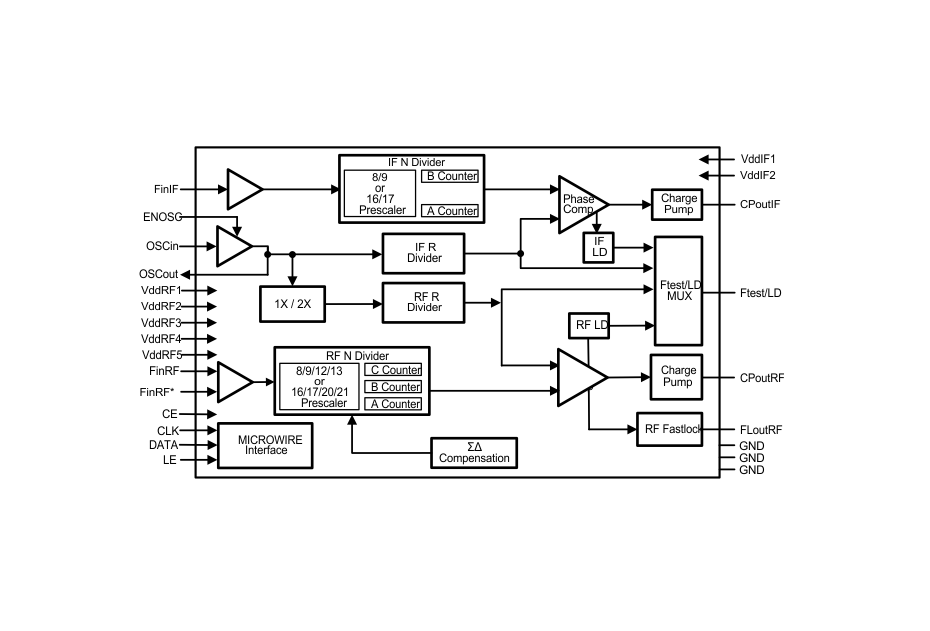

方框圖

?1. 核心特性?

• ?雙PLL架構?：集成RF PLL（50MHz-3GHz）和IF PLL（75MHz-800MHz），支持分?jǐn)?shù)/整數分頻。
• ?Delta-Sigma調制?：12/22位可編程分?jǐn)?shù)模數，支持4階調制器優化相位噪聲和雜散性能。
• ?快速鎖定技術?：通過Fastlock/Cycle Slip Reduction縮短鎖定時間，單次寫入即可調整頻率。
• ?低功耗設計?：工作電壓2.5-3.6V，典型電流5mA（雙PLL激活時）。
• ?靈活接口?：20MHz高速M(fèi)ICROWIRE串行編程接口。

?2. 關鍵參數?

• ?RF PLL?
  • 頻率范圍：LMX2485為500MHz-3GHz，LMX2485E擴展至50MHz-3GHz。
  • 電荷泵電流：16級可調（95μA至1.52mA），支持TRI-STATE模式泄漏電流<10nA。
• ?IF PLL?
  • 固定電荷泵電流±3.5mA，相位檢測頻率達10MHz。
• ?輸入靈敏度?：FinRF（-15dBm@50MHz至-8dBm@3GHz），F(xiàn)inIF（-10dBm@75MHz至5dBm@800MHz）。

?3. 應用場景?

• ?無線通信?：蜂窩基站、手機、WLAN設備。
• ?廣播系統?：衛星/有線電視調諧器。
• ?直接數字調制?：支持高頻分辨率（22位分?jǐn)?shù)）和低雜散。

?4. 封裝與設計支持?

• ?封裝?：24引腳WQFN（4.0×4.0×0.8mm），底部接地焊盤需強制連接。
• ?熱性能?：結至環境熱阻47.2°C/W（無散熱優化時）。
• ?布局建議?：高頻輸入引腳（FinRF/FinIF）需阻抗匹配，縮短走線長度。

?5. 附加功能?

• ?數字鎖相檢測?：通過Ftest/LD引腳輸出狀態。
• ?硬件/軟件斷電控制?：待機電流低至10μA。
• ?片上頻率倍增器?：支持OSCin引腳輸入頻率×2選項。

?注?：完整設計需參考文檔中的寄存器映射（8.6節）和典型應用電路（9.2節），確保環路濾波器階數與Delta-Sigma調制器匹配（如4階調制器建議4階濾波器）。
