LMX2485Q-Q1 是一款低功耗、高性能 Delta-Sigma 小數 N 分頻 PLL，具有 輔助整數-N PLL。該器件采用 TI 的先進工藝制造。

通過 delta-sigma 架構，在較低失調頻率下推動分數雜散 到環路帶寬之外的更高頻率。能夠接近雜散噪聲和相位噪聲 能量到更高頻率是調制器階數的直接函數。與模擬不同 補償，LMX2485Q-Q1 中使用的數字反饋技術具有很強的抗變化能力 溫度和晶圓加工的變化。LMX2485Q-Q1 δ-Σ 調制器是 可編程至四階，允許設計人員選擇最佳調制器階數 適合系統的相位噪聲、雜散和鎖定時間要求。
*附件：lmx2485q-q1.pdf

用于對 LMX2485Q-Q1 進行編程的串行數據通過三線傳輸， 高速 （20MHz） MICROWIRE 接口。LMX2485Q-Q1 提供高頻率分辨率、低頻 雜散、快速編程速度和單字寫入即可改變頻率。這使其成為理想的選擇 用于直接數字調制應用，其中 N 計數器直接通過 信息。LMX2485Q-Q1 采用 24 引腳 4.0 × 4.0 × 0.8 mm WQFN 封裝。

特性

• 四重模量預分頻器，用于降低分頻
  • 射頻 PLL：8/9/12/13 或 16/17/20/21
  • IF PLL：8/9 或 16/17
• 高級 Delta Sigma 分數補償
  • 12 位或 22 位可選分數模量
  • 高達4階可編程Δ-Σ
    調制器
• 改進的鎖定時間和編程
  • 快速鎖定/周期滑移減少，只需
    單字寫入
  • 集成超時計數器
• 工作范圍廣
  • LMX2485Q-Q1 RF PLL：500 MHz 至 3.1 GHz
• 有用的功能
  • 數字鎖檢測輸出
  • 硬件和軟件斷電控制
  • 片內輸入倍頻器
  • 射頻鑒相器頻率高達 50 MHz
  • 2.5V 至 3.6V 工作電壓，帶 I CC = 5.0 毫安
  • LMX2485Q-Q1 符合 AEC-Q100 2
    級標準，采用
    汽車級流程制造
    參數

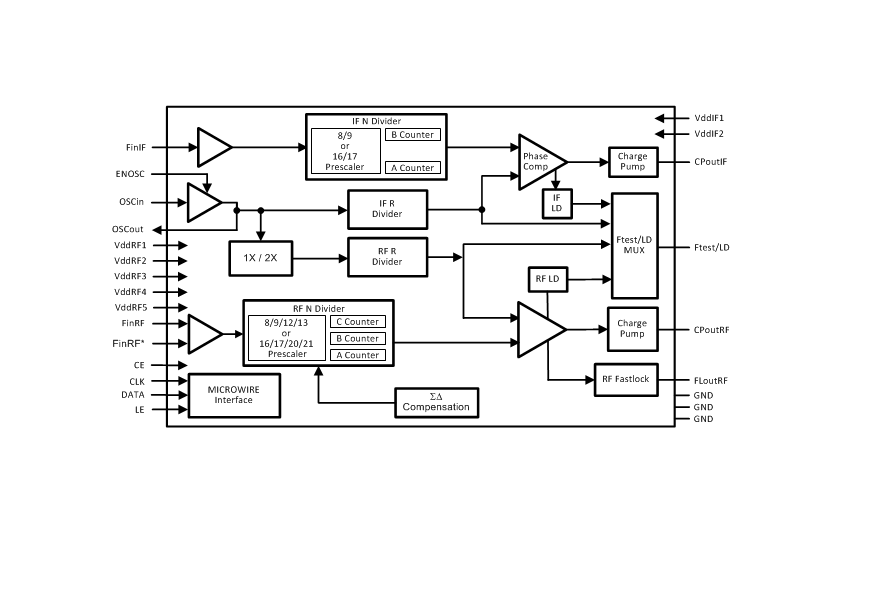

    方框圖

?1. 產品概述?
LMX2485Q-Q1是德州儀器（TI）推出的高性能雙鎖相環（PLL）頻率合成器，專為低功耗、高精度應用設計，適用于汽車電子（AEC-Q100 Grade 2認證）及無線通信領域（如蜂窩基站、衛星調諧器等）。核心特性包括：

• ?頻率范圍?：RF PLL支持500 MHz至3.1 GHz，IF PLL支持75 MHz至800 MHz。
• ?架構?：Delta-Sigma分數分頻技術，支持12/22位可編程分數模數，降低近端相位噪聲和雜散。
• ?低功耗?：典型工作電流5 mA，支持硬件/軟件斷電控制。

?2. 關鍵特性?

• ?雙PLL設計?：
  • ?RF PLL?：支持8/9/12/13或16/17/20/21預分頻器，最高相位檢測頻率50 MHz。
  • ?IF PLL?：8/9或16/17預分頻器，集成整數分頻功能。
• ?快速鎖定與抗周期滑移?：支持Fastlock模式和循環滑移抑制（CSR），優化鎖定時間。
• ?可編程功能?：
  • 電荷泵電流16級可調（RF PLL）。
  • 4階Delta-Sigma調制器，支持動態調制階數選擇（2/3/4階）。

?3. 應用場景?

• 直接數字調制、WLAN、汽車射頻系統。
• 需高頻率分辨率（如衛星調諧器）或快速頻率切換的場景。

?4. 封裝與電氣特性?

• ?封裝?：24引腳WQFN（4 mm × 4 mm），底部裸露焊盤需接地以優化散熱。
• ?工作條件?：電壓2.5 V至3.6 V，溫度范圍-40°C至105°C。

?5. 設計支持?

• 提供詳細的寄存器映射表（R0-R7），支持MICROWIRE接口編程。
• 推薦使用外部低噪聲電源和優化PCB布局（如高頻輸入引腳短路徑設計）。

?文檔結構?

• 包含特性說明、電氣參數、時序圖、典型應用電路及布局指南，適用于硬件工程師快速實現設計。
