LMX2486器件是一款低功耗、高性能的 Delta-Sigma 小數 N 分頻 PLL，具有 輔助整數-N PLL。該器件采用 TI 的先進工藝制造。

通過 delta-sigma 架構，在較低失調頻率下推動分數雜散 到環路帶寬之外的更高頻率。能夠接近雜散噪聲和相位噪聲 能量到更高頻率是調制器階數的直接函數。與模擬不同 補償，LMX2486中使用的數字反饋技術對變化具有很強的抵抗力 晶圓加工中的溫度和變化。LMX2486 Δ-Σ 調制器是可編程的 高達四階，允許設計人員選擇最佳調制器階數以適應 系統的相位噪聲、雜散和鎖定時間要求。
*附件：lmx2486.pdf

用于對LMX2486進行編程的串行數據通過三線高速傳輸 （20 兆赫）MICROWIRE接口。該LMX2486提供高頻率分辨率、低雜散、快速 編程速度，以及更改頻率的單字寫入。這使其成為直接 數字調制應用，其中 N 計數器直接用信息進行調制。這 LMX2486采用 24 引腳 4.0 × 4.0 × 0.8 mm WQFN 封裝。

特性

• 用于低分頻器的四模預分頻器
  • 射頻 PLL：16/17/20/21 或 32/33/36/37
  • IF PLL：8/9 或 16/17
• 高級 Delta Sigma 分數補償
  • 12 位或 22 位可選分數
    模量
  • 高達4階可編程Δ-Σ調制器
• 改進的鎖定時間和編程
  • 快速鎖定/周期滑移減少，
    只需單字寫入
  • 集成超時計數器
• 工作范圍廣
  • LMX2486 RF PLL：1.0 GHz 至 4.5 GHz
• 有用的功能
  • 數字鎖檢測輸出
  • 硬件和軟件斷電控制
  • 片內晶體基準頻率倍增器
  • 射頻鑒相器頻率高達 50 MHz
  • 2.5V 至 3.6V 工作電壓，帶 I CC = 8.5 毫安

參數

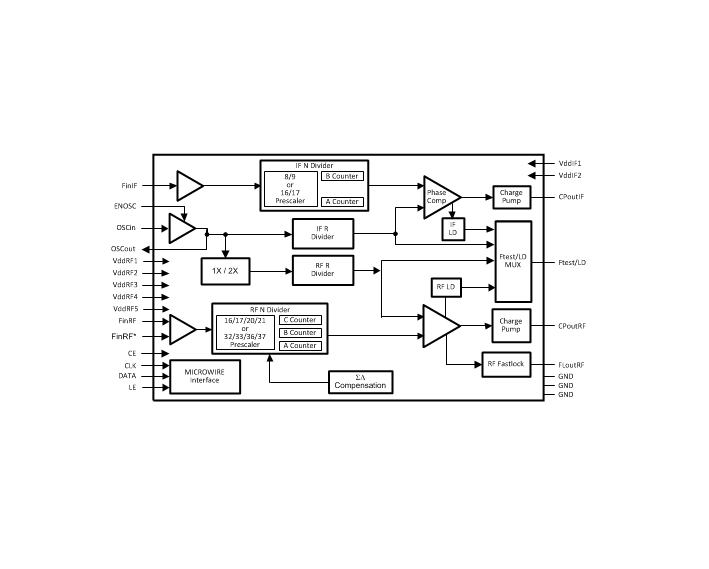

方框圖

?1. 產品概述?
LMX2486是德州儀器(TI)推出的高性能雙鎖相環(PLL)頻率合成器，主要特性包括：

• ?工作頻率范圍?：RF PLL支持1.0 GHz至4.5 GHz，IF PLL支持250 MHz至3 GHz
• ?架構特點?：采用Delta-Sigma分數分頻技術，支持12/22位可編程分數模數
• ?低功耗設計?：工作電壓2.5V-3.6V，典型總電流8.5 mA
• ?封裝形式?：24引腳WQFN（4.0×4.0×0.8 mm）

?2. 核心功能?

• ?雙PLL結構?：
  • RF PLL：支持16/17/20/21或32/33/36/37分頻比
  • IF PLL：支持8/9或16/17分頻比
• ?高級特性?：
  • 可編程4階Delta-Sigma調制器
  • 快速鎖定/周期滑移減少技術
  • 數字鎖定檢測輸出

?3. 電氣特性?

• ?相位噪聲性能?：
  • RF PLL：-210 dBc/Hz（典型值，偏移11 kHz）
  • IF PLL：-209 dBc/Hz（典型值）
• ?電荷泵電流?：
  • RF PLL：0.095-1.52 mA（16級可編程）
  • IF PLL：固定3.5 mA

?4. 應用領域?

• 蜂窩基站/手機
• 衛星/有線電視調諧器
• WLAN設備
• 直接數字調制系統

?5. 設計支持?

• 提供完整的寄存器映射表（27個寄存器）
• 包含典型應用電路和布局指南
• 支持20MHz高速MICROWIRE編程接口

該芯片通過高集成度和可編程性，適用于需要快速頻率切換和高頻譜純度的無線通信系統。其Delta-Sigma架構能有效抑制分數雜散，數字補償技術提升了溫度穩定性。
