在物聯網應用中，攝像頭硬件設計需兼顧成本控制與功耗優化。本文聚焦低成本、低功耗場景，從傳感器選型、電路設計到電源管理，分享實用技巧，助您解鎖高性價比攝像頭方案，滿足物聯網終端長續航、輕量化需求。

今天以Air780EPM為例，一起來聊聊攝像頭硬件設計相關內容，軟件開發方面不作深入探討。

一、硬件支持說明

1.1 攝像頭模塊特性

1）接口類型：

Air780EPM支持SPI/I2C接口攝像頭，通過專用SPI總線傳輸圖像數據，通過I2C總線傳輸控制命令。

2）驅動IC型號：

目前Air780EPM已經支持的攝像頭驅動IC有：GC0310/GC032A/BF30A2等。

Air780EPM開發板V1.2版和V1.3版，搭配的攝像頭驅動IC是GC032A。

▼V1.2版（不支持CAN和以太網功能）▼

▼ V1.3版（支持CAN和以太網功能）▼

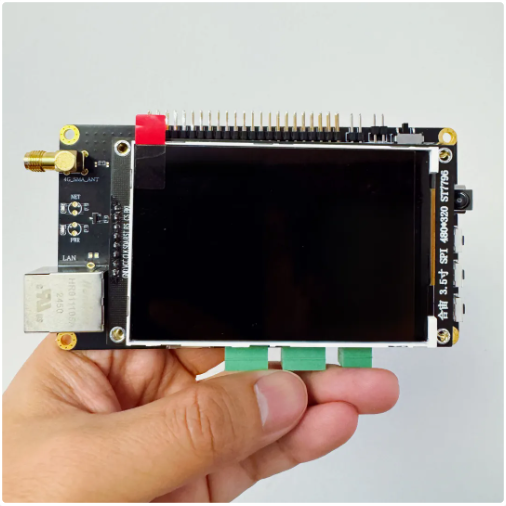

▼ Air780EPM整機開發板 ▼

3）供電要求：

攝像頭模塊由開發板內部LDO供電（3.3V），需確保開發板電源穩定，建議使用USB供電或穩定5V輸入；GPIO2（PIN23）控制攝像頭供電：默認作為攝像頭供電的控制引腳，需注意與其他功能的沖突（詳見本文第二章節注意事項）。

1.2 硬件連接要點

1）SPI數據線：

通過SPI總線傳輸圖像數據。包括時鐘與控制信號： MCLK（主時鐘）、BCLK（位時鐘）、RX0/RX1（數據）等。

2）I2C控制線：

通過I2C總線傳輸控制命令，包括：SCL(時鐘)、SDA(數據)。

3）CAM_PWDN：

攝像頭開關控制信號（通常為 GPIO 控制）。

1.3 電源與信號設計

攝像頭模塊功耗較高（約100-200mA），需確保開發板電源電路能提供足夠電流。若使用外部電源，需與開發板共地。

二、參考設計及注意事項

開發板原理圖及攝像頭應用demo等開發資料，有需要的朋友可通過下方鏈接下載。

硬件參考設計：https://docs.openluat.com/air780epm/luatos/hardware/design/reference/

軟件開發示例：https://gitee.com/openLuat/LuatOS/tree/master/module/Air780EPM/demo/camera/

▼ 相關注意事項 ▼

Air780EPM攝像頭相關軟硬件開發，可結合自己的實際需求靈活運用及調整，但需特別注意如下事項。

1）硬件設計與調試

GPIO2沖突問題：

Air780EPM開發板默認GPIO2（PIN23）用于控制攝像頭供電的LDO，若需復用該引腳（如OneWire協議），需物理修改開發板電路。

攝像頭供電穩定性：

避免在攝像頭工作時頻繁開關電源，可能導致初始化失敗。若使用外部電源，需確保電壓匹配（3.3V）并共地。

2）軟件配置關鍵點

驅動IC適配：

不同攝像頭型號（GC0310/GC032A）的寄存器配置不同，需確保LuatOS固件版本支持目標驅動IC；若更換攝像頭模組，需重新配置camera.init() 參數（如分辨率、格式）。

內存與性能：

高分辨率圖像（如 640x480）會占用較多內存（PSRAM需≥2MB），建議根據需求調整分辨率；可使用sys.timer()或sys.task()控制圖像捕獲頻率，避免CPU過載。

3）典型問題排查

攝像頭無法初始化：

檢查攝像頭模塊是否正確插入；確認GPIO2未被其他功能占用（如OneWire）；檢查電源供電是否穩定。

圖像顯示異常：

確保LCD和攝像頭的分辨率、格式匹配（如LCD為 240x240，攝像頭設置相同分辨率）；檢查DVP數據線是否短路或接觸不良。

4）其他注意事項

熱插拔與復位：

攝像頭模塊不支持熱插拔，需在系統重啟后重新連接；復位攝像頭，需使用硬件開關引腳 CAM_PWDN。

固件版本：

使用支持攝像頭功能的LuatOS固件。

今天的內容就分享到這里了~
