在智能手機、車載攝像頭、工業視覺系統、VR/AR 設備等領域，MIPI（Mobile Industry Processor Interface） 已成為主流的高速圖像與顯示傳輸標準。隨著影像分辨率與幀率不斷提升，傳輸速率要求也從幾百 Mbps 提升到數 Gbps，系統設計對線束性能提出了更高要求；在此背景下，極細同軸線束（Micro Coaxial Cable Assembly） 逐漸成為 MIPI 高速信號傳輸中不可或缺的關鍵連接方案。

一、極細同軸線束的結構與特性
極細同軸線是一種將中心導體、介質層、金屬屏蔽層和外護套高度集成的微型同軸結構，常用于模組與主板之間的高速連接。它的主要特點包括：
1.1、優異的屏蔽能力：同軸結構天然具備電磁屏蔽性能，能有效抑制外界干擾和信號串?dāng)_。
1.2、低損耗與高帶寬：通過嚴格控制導體尺寸與介質參數，可實現良好的阻抗一致性與低插入損耗，支持高達數十 GHz 的信號頻率。
1.3、高柔性與小體積：極細同軸線直徑通常在 0.2mm~0.5mm 之間，便于在緊湊的設備中布線，可實現極小彎曲半徑和高可靠性連接。
1.4、易于實現高速差分結構：雖然 MIPI 是差分信號傳輸，但極細同軸線可以通過匹配阻抗控制實現穩定的差分特性。
正因具備這些特性，極細同軸線束成為滿足 MIPI 高速信號完整性需求的理想方案。

二、在 MIPI 高速信號傳輸中的優勢
2.1、高速性能與信號完整性：MIPI 接口（如 CSI-2、DSI）常使用 D-PHY 或 C-PHY 標準，單通道速率可達 1~6 Gbps，甚至更高；極細同軸線束在結構上能夠保持良好的特性阻抗（50Ω 或 100Ω 差分），大幅降低反射和回波損耗，確保高速鏈路中信號眼圖清晰、誤碼率低。
2.2、優異的抗干擾與 EMI 控制：MIPI 信號頻率高、帶寬大，對電磁干擾極為敏感。極細同軸線束通過金屬屏蔽層與獨立接地結構，有效減少串?dāng)_與外部噪聲影響，保證信號在復雜電磁環境中依然穩定。
2.3、空間利用率高，適合高密度模組：在手機攝像頭、AR/VR 模組、車載影像系統中，空間極度有限。極細同軸線束外徑小、可彎曲，能輕松通過狹窄空間，實現模組與主板間靈活連接。
2.4、與微型連接器的完美配合：極細同軸線束通常搭配微型高速連接器（如 I-PEX、Hirose、JAE 等系列），這些連接器可提供可靠接觸、低反射和多接地屏蔽結構，進一步提升信號傳輸性能與系統穩定性。

三、設計與選型關鍵要點
在將極細同軸線束用于 MIPI 高速信號鏈路時，應注意以下幾點：
3.1、控制線束長度：高速傳輸應盡量縮短線束長度，減少傳輸損耗和反射。
3.2、阻抗匹配：確保從攝像頭端到主板端的整條鏈路阻抗一致，避免突變?cè)斐煞瓷洹?br />3.3、彎曲半徑：遵循線束最小彎曲半徑規范，避免彎折損傷屏蔽層。
3.4、屏蔽與接地設計：采用多點接地、全屏蔽結構，以減小 EMI 影響。
3.5、連接器配合：選用支持高速差分傳輸?shù)奈⑿瓦B接器，確保連接可靠、信號路徑連續。
3.6、系統級驗證：在整機階段進行 SI/EMC 仿真和測試，驗證信號完整性與電磁兼容性能。

四、典型應用場景

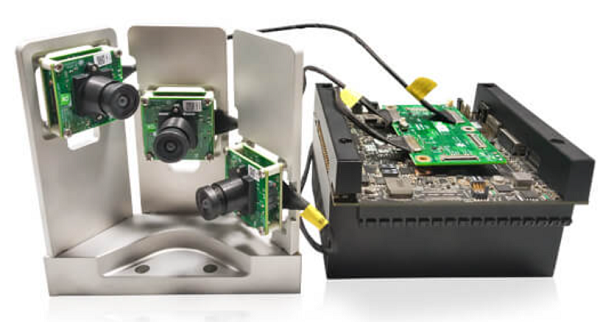

4.1、智能手機與平板攝像頭模組：用于主控芯片與多攝像頭模組之間的 MIPI CSI-2 接口連接。

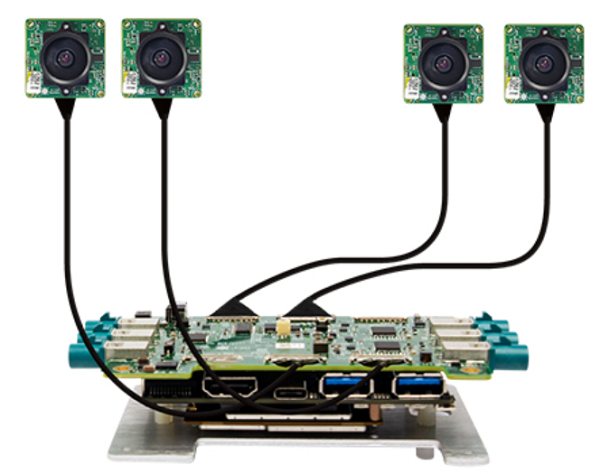

4.2、車載環視系統：實現多路攝像頭數據的高速、抗干擾傳輸。
4.3、VR/AR 頭顯設備：在有限空間中傳輸高分辨率圖像與傳感信號。
4.4、工業視覺檢測系統：保障高帶寬視頻信號在強干擾環境下穩定傳輸。
這些應用場景都驗證了極細同軸線束在高速、空間受限系統中的重要價值。

極細同軸線束憑借其高頻傳輸能力、優良的屏蔽特性和緊湊結構，成為 MIPI 高速信號傳輸中的核心互連方案；在未來的高分辨率圖像、AI 視覺與自動駕駛系統中，這類線束將持續發揮重要作用，為高速傳輸與系統穩定性提供堅實基礎。
