在高速影像傳輸領域，MIPI（Mobile Industry Processor Interface）已成為主流接口標準。其中，D-PHY與C-PHY是目前最常見的兩種高速物理層規范。它們?cè)?a target="_blank">信號傳輸方式、速率要求、以及線束結構設計上存在顯著差異，而在工程實踐中，選用合適的 極細同軸線束（micro coaxial cable）是確保信號完整性和系統可靠性的關鍵。

一、D-PHY與C-PHY的傳輸特性差異

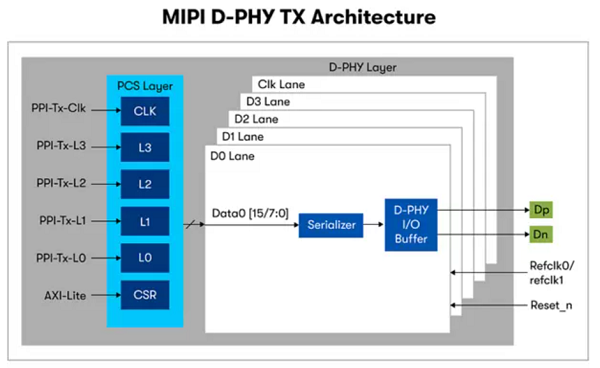

MIPI D-PHY采用的是差分信號傳輸方式（Differential Signaling），每對信號線由一對正負線組成，通過電壓差來傳遞數據。其典型速率可達1.5Gbps~4.5Gbps每通道，常見于攝像頭接口（CSI）和顯示接口（DSI）中。

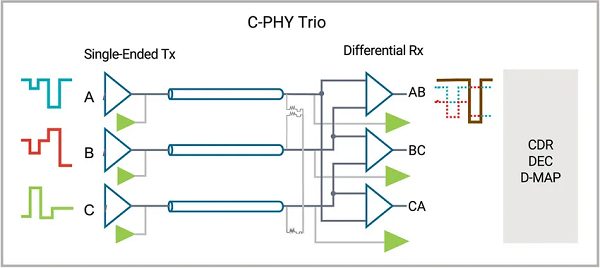

相比之下，C-PHY采用三線制傳輸方式（3-phase encoding），即每組三根線共同傳遞數據，不再是傳統的“差分對”結構。雖然看起來線數更多，但C-PHY在相同帶寬下可以實現更高的數據吞吐率。例如，在每對信號的等效速率上，C-PHY v1.2可達6.5Gsps（約13Gbps等效速率）。

二、極細同軸線束在D-PHY和C-PHY中的設計考量
由于D-PHY和C-PHY在信號形式上的差異，其線束設計也需要做針對性?xún)?yōu)化。
2.1、阻抗匹配要求不同：
D-PHY要求嚴格的差分阻抗控制，典型值為100Ω±10%。因此在極細同軸線束選型時，需要選擇單線特性阻抗為50Ω的線芯，以確保兩根線并行時的差分阻抗符合標準。
C-PHY則采用三線共模結構，要求更精確的相位一致性和平衡性。雖然單線阻抗仍在50Ω附近，但關鍵在于三線間的幾何對稱性，確保信號轉換過程中的相位偏差最小化。
2.2、信號衰減與串?dāng)_控制：
極細同軸線束的優勢在于獨立屏蔽和精確結構控制，可顯著降低串?dāng)_。在D-PHY中，主要關注差分對之間的串?dāng)_，而在C-PHY中，更需控制三線組間的電磁平衡。對于高速6Gbps以上的應用，建議采用多層屏蔽結構（如鍍錫銅編織+鋁箔）以確保穩定的S參數表現。
2.3、柔性與布線要求：
移動設備、攝像模組或VR頭顯中空間受限，極細同軸線束必須兼顧柔性與彎折壽命。D-PHY結構相對簡單，可通過常規排布實現。C-PHY因三線組合結構較復雜，線束加工與端接精度要求更高，對廠商的加工工藝一致性提出了更嚴苛的要求。

三、連接器與線束匹配的實際挑戰
在實際裝配中，連接器與線束的匹配同樣重要。D-PHY多采用傳統的差分接口（如Hirose、I-PEX 連接器），而C-PHY則常需定制三線結構接口。若接口布局不對稱或焊點不均，會導致反射和信號畸變。因此在項目初期就應由線束廠與整機設計方共同確定線徑、屏蔽層結構與端接布局。

四、總結
總體來說，D-PHY更偏向于傳統差分傳輸，對阻抗控制要求嚴格；而C-PHY采用三相編碼，傳輸效率更高但結構設計更復雜。對于線束工程師而言，關鍵在于理解不同PHY規范背后的電氣特性，從而在極細同軸線束設計中做出正確選型，確保系統信號完整性與抗干擾能力。

MIPI D-PHY與C-PHY在高速傳輸架構上的差異，決定了極細同軸線束的結構、屏蔽方式與阻抗控制策略也必須隨之調整。只有充分理解協議物理層特性，才能設計出既滿足信號完整性，又具備柔性與可靠性的高性能線束解決方案。
