隨著主流手機進入高像素與大底并重的新階段，AON（Always-On）功能也正在經歷多維度的技術革新與體驗升級，如何在“低功耗休眠”與“快速喚醒響應”之間實現平衡成為了關鍵。

帝奧微推出的全新7路LDO PMIC DIO8017憑借每路LDO輸出的獨立寄存器控制，搭配高PSRR及低噪聲、低Drop電壓、快速瞬態響應等特性，不僅可以滿足AON功能的供電需求，還可提供全場景穩定供電方案。

DIO8017簡介及主要參數

DIO8017是一款具有7路LDO的PMIC，采用了WLCSP-20的超小封裝，可提供2路用于大電流DVDD的低壓差LDO和5路用于噪聲敏感電源軌的高PSRR LDO。DIO8017每路LDO的輸出電壓都可以通過I2C接口靈活配置，并且集成了故障檢測功能和中斷指示，可提供體積小、噪聲低、損耗少、配置靈活的攝像頭模組供電解決方案。

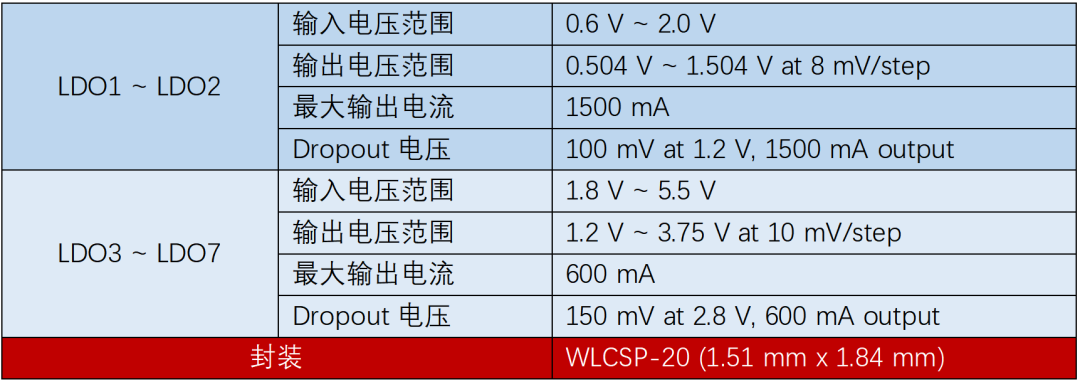

主要參數

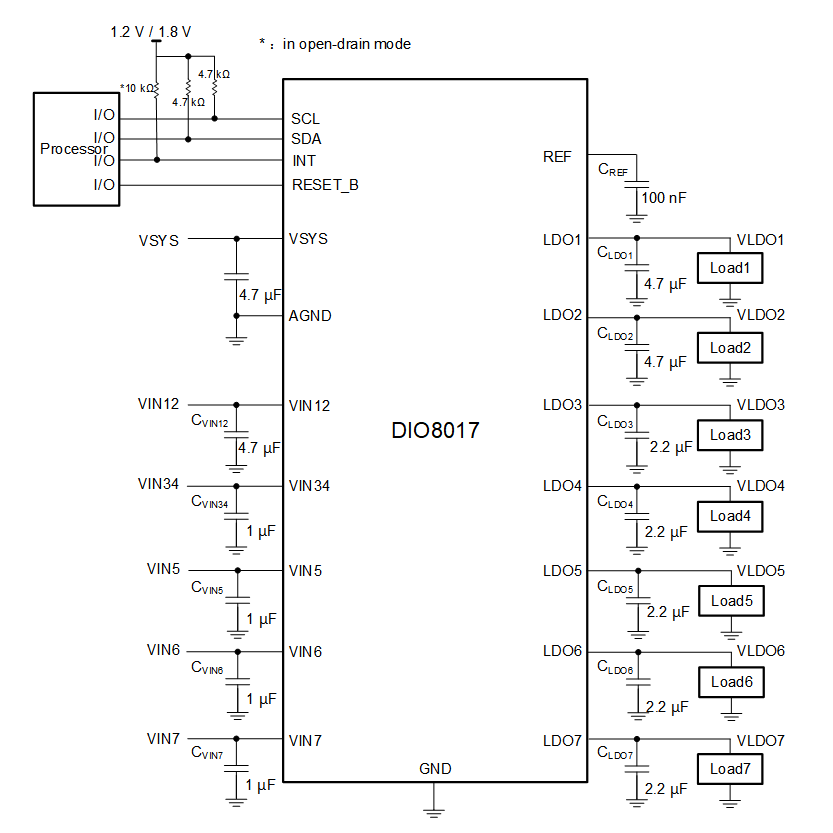

DIO8017應用框圖

圖1

DIO8017性能解析

7路LDO全維度自定義，每路供電都能獨立控制

1、獨立使能與關閉：7路LDO均有獨立使能寄存器，每路均可單獨拉高/拉低去配置使能位。

2、獨立電壓配置：7路LDO的輸出電壓均有專屬寄存器，可實現不同的電壓輸出。

3、獨立限流、主動放電、故障指示配置：7路LDO的限流、主動放電、故障指示等功能均可單獨配置，以滿足不同的應用場景，提供更精準的故障定位。

高PSRR壓噪，讓攝像頭 “拍得更清”

對攝像頭模組而言，供電噪聲是畫質的 “隱形殺手”—— 傳感器供電有噪聲，會導致畫面出現雜點；ISP（圖像信號處理器）供電不穩定，會影響色彩還原。DIO8017提供的5路高PSRR LDO在1kHz頻率下PSRR高達89dB，10kHz下仍保持80dB，即使輸入電壓有波動，也能把噪聲 “壓到最低”；甚至到1MHz高頻段，PSRR仍有43dB，從源頭杜絕噪聲對畫質的干擾。

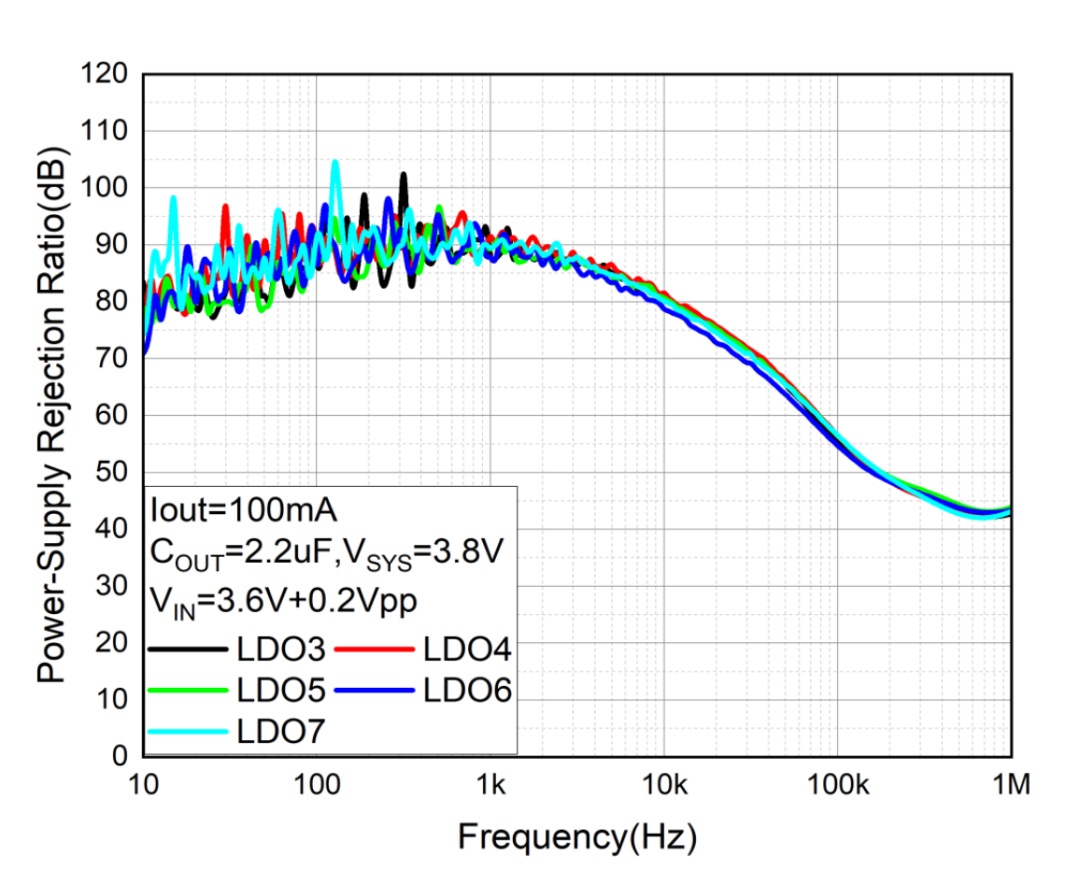

PSRR vs Frequency解析

VIN3~7to VOUT, VIN3~7= 3.6 V + 0.2 VPP, VOUT= 2.8 V, IL = 100 mA, COUT= 2.2 μF

圖2

快速瞬態響應，負載突變不慌

在攝像頭模組實際工作中，負載電流的突變是常態，比如自動對焦時馬達驅動電流瞬間拉升、切換分辨率時傳感器電流驟變等。如果供電芯片的Load transient性能不足，將導致輸出電壓出現大幅波動，進而可能引發畫面出現雜點、色彩失真等異常情況。如果供電芯片的Load transient性能不好，會導致輸出電壓出現大幅波動，可能會導致畫面出現雜點、色彩失真等異常。DIO8017針對不同通道的負載特性，結合高PSRR、低Drop等特性對負載瞬態響應進行了優化，可為攝像頭模組的“動態穩定供電”提供關鍵保障。

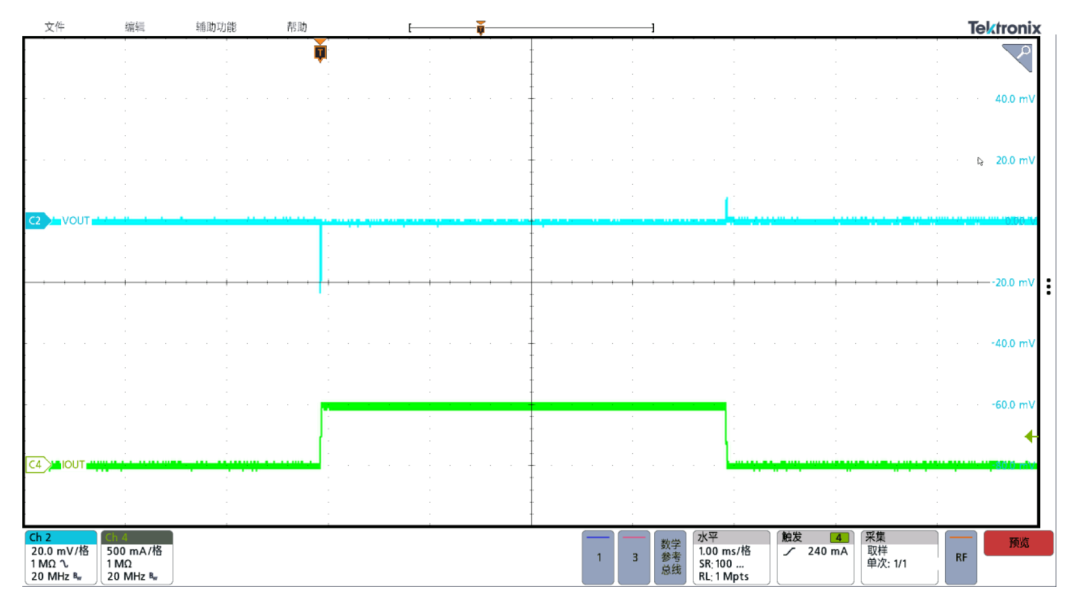

Load transient (LDO1~2) : VIN=1.5V, VOUT=1.2V, COUT=4.7uF，1mA<->500mA，上升時間5us

圖3

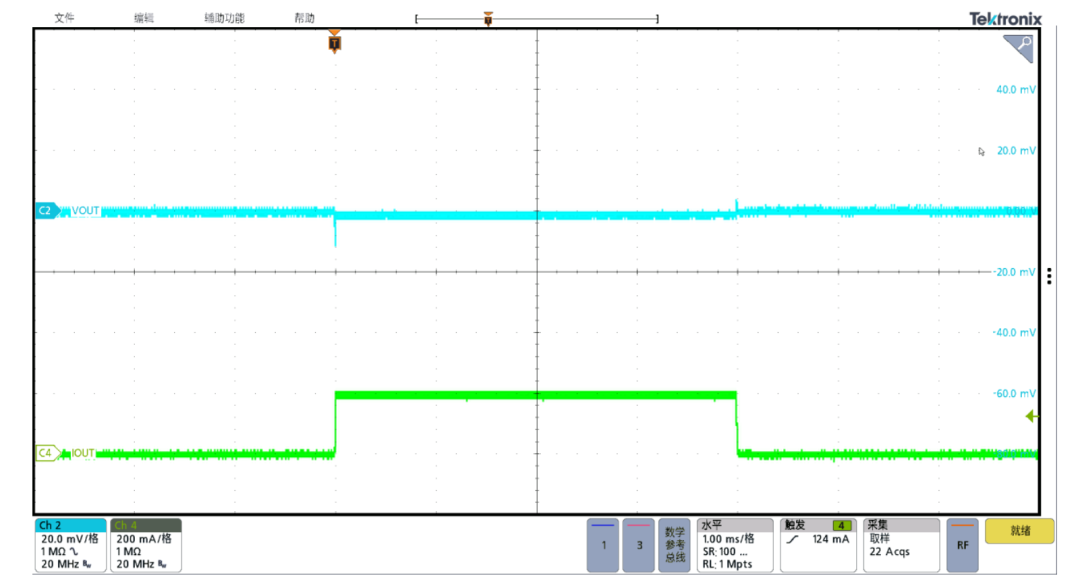

Load transient (LDO3~7): VIN=3.8V,VOUT=2.8V，COUT=2.2uF，1mA<->200mA，上升時間5us

圖4

總結

DIO8017 —— 攝像頭模組的 “全能供電搭檔”

從超小體積節省PCB面積，到“高PSRR + 快速瞬態響應”守護畫質，再到低損耗延長續航，以及每路LDO輸出可通過獨立寄存器控制，來解決攝像頭模組供電遇到的AON方案“丟配置、喚醒慢、功耗高”等痛點，DIO8017可為攝像頭供電方案找到低功耗與快速響應之間的最優平衡。

帝奧微的電源產品在效率、動態響應、可靠性等方面都已達到行業先進水平，未來也將會持續推出更多品類的高性能電源產品 !
