CDCVF2310器件是一款高性能、低偏斜時鐘緩沖器，工作頻率高達200 兆赫。 兩組五個輸出，每組提供 CLK 的低偏斜副本。上電后，默認無論控制引腳的狀態如何，輸出的狀態都為低電平。對于正常作，當控制引腳（1G 或 2G， 1G 時，組 2Y[0：4] 或 2Y[2：4] 的輸出可以置于低電平狀態分別）保持低電平，并且在 CLK 輸入上檢測到負時鐘沿。的輸出當控制引腳（1G 和 2G）保持高電平時，組 2Y[0：4] 或 2Y[2：2] 可以切換到緩沖模式保持高電平，并且在 CLK 輸入上檢測到負時鐘沿。該器件在 2.5V和 3.3V 環境下運行。內置輸出使能毛刺抑制功能可確保同步輸出使能序列以分配全周期時鐘信號。

該CDCVF2310的工作溫度范圍為 –40°C 至 85°C。
*附件：cdcvf2310.pdf

特性

• 高性能 1：10 時鐘驅動器
• 工作頻率高達 200 MHz（V 時）DD3.3 伏
• 引腳到引腳偏斜< 100 ps（V）DD3.3 伏
• VDD范圍：2.3 V 至 3.6 V
• 工作溫度范圍 –40°C 至 105°C
• 支持 105oC 環境溫度（參見熱注意事項)
• 輸出使能毛刺抑制
• 將一個時鐘輸入分配到兩個五個輸出的
  組
• 25 Ω片內系列阻尼電阻
• 采用 24 引腳 TSSOP 封裝

參數

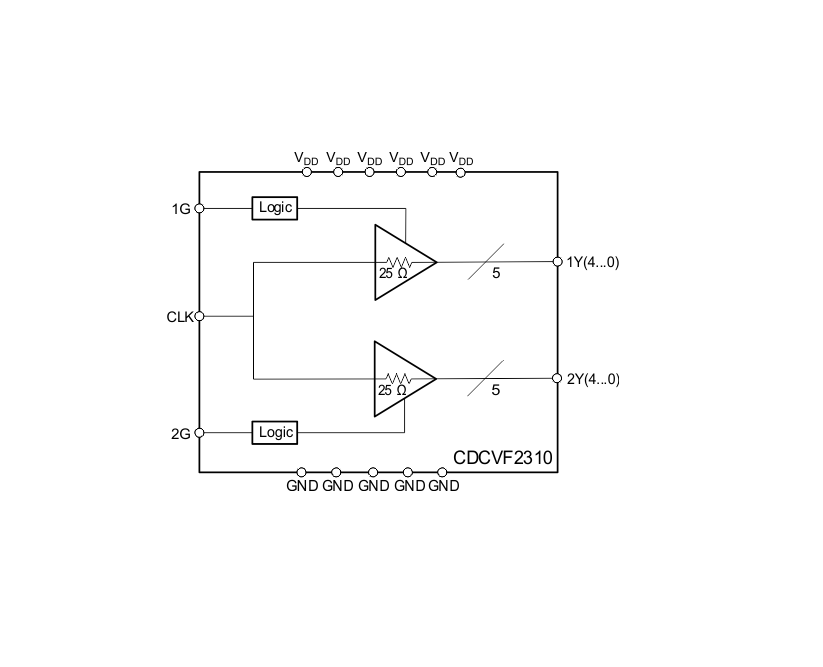

方框圖

?1. 核心特性?

• ?時鐘分配能力?：1:10高精度時鐘驅動，支持2組共10路輸出（每組5路）
• ?電氣性能?：
  • 工作電壓：2.3V至3.6V（兼容2.5V/3.3V系統）
  • 頻率范圍：最高200MHz（3.3V供電時）
  • 超低偏斜：引腳間偏斜<100ps（3.3V供電）
• ?可靠性設計?：
  • 工業級溫度范圍：-40°C至105°C（支持105°C環境溫度）
  • 集成25Ω片上串聯阻尼電阻
  • 輸出使能毛刺抑制功能

?2. 關鍵功能描述?

• ?工作模式?：
  • ?默認狀態?：上電后所有輸出強制為低電平（與控制引腳狀態無關）
  • ?控制邏輯?：通過1G/2G引腳控制兩組輸出的啟用/關閉，需檢測CLK輸入的下降沿觸發狀態切換
• ?封裝信息?：24引腳TSSOP封裝（4.40mm×7.80mm）

?3. 典型應用場景?

• 通用電子設備時鐘分配系統
• 需高精度多路時鐘同步的工業場景

?4. 重要設計參數?

• ?時序特性?：
  • 輸出傳播延遲：未明確數值（需參考詳細規格表）
  • 占空比保持能力：未明確范圍
• ?保護特性?：
  • ESD防護等級：未明確數值（需參考ESD Ratings章節）
  • 熱阻參數：需結合"Thermal Considerations"章節計算

?5. 版本更新記錄?

• 初始版本：2001年6月（SCAS666）
• 最新修訂：2015年10月（SCAS666D），更新內容包含：
  • 擴展溫度規格說明
  • 新增熱設計指南
  • 補充封裝機械參數
