該CDCVF310是一款高性能、低偏斜時鐘緩沖器 工作頻率高達 200 MHz。兩組五個輸出，每組提供低偏斜 CLK 的副本。上電后，輸出的默認狀態為低電平 無論控制引腳的狀態如何。對于正常作，輸出 當控制引腳 （分別為1G或2G）保持低電平，并且檢測到負時鐘邊沿 CLK 輸入。組 1Y[0：4] 或 2Y[0：4] 的輸出可以切換到 緩沖模式，當控制引腳（1G和2G）保持為高電平且負極時 在CLK輸入上檢測到時鐘邊沿。該器件工作在 2.5V 和 3.3V 環境。內置輸出使能毛刺抑制功能可確保 同步輸出使能序列以分配全周期時鐘 信號。

該CDCVF310的特點是在 -40°C 的溫度下工作 至 85°C。
*附件：cdcvf310.pdf

特性

• 高性能 1：10 時鐘驅動器
• 引腳到引腳偏斜< 100 ps（V）DD3.3 伏
• VDD范圍 = 2.3 V 至 3.6 V
• 輸入時鐘高達200 MHz（見圖7）
• 工作溫度范圍 -40°C 至 85°C
• 輸出使能毛刺抑制
• 將一個時鐘輸入分配到兩個五個輸出的組
• 采用 24 引腳 TSSOP 封裝
• 引腳對引腳兼容CDCVF2310
  ，但 yn 處的 R = 22 串聯阻尼
  電阻除外
• 應用
  • 通用應用

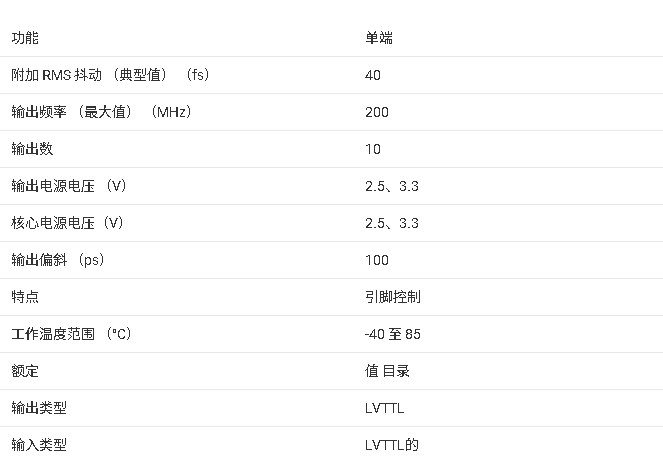

參數

?1. 產品概述?
CDCVF310是德州儀器（TI）推出的2.5V至3.3V高性能1:10時鐘緩沖器，具有以下核心特性：

• ?工作范圍?：電壓2.3V3.6V，溫度-40°C85°C
• ?性能參數?：支持最高200MHz時鐘頻率，引腳間偏移<100ps（3.3V時）
• ?封裝?：24引腳TSSOP（PW封裝），兼容CDCVF2310（除Yn端22Ω阻尼電阻）

?2. 關鍵功能?

• ?雙輸出組?：將1個輸入時鐘（CLK）分配至兩組5路輸出（1Y[0:4]和2Y[0:4]）
• ?輸出控制?：通過1G/2G引腳（高電平有效）啟用/禁用對應組輸出
• ?抗干擾設計?：內置輸出使能毛刺抑制電路，確保時鐘信號完整同步

?3. 電氣特性?

• ?動態功耗?：隨頻率線性增加（見圖6），典型CPD為32pF
• ?時序參數?：
  • 傳播延遲：典型值2.8ns（3.3V時）
  • 輸出偏移：最大150ps（同負載條件下）
• ?負載能力?：單引腳最大負載電容見圖7（如3.6V/200MHz時約35pF）

?4. 應用場景?
通用時鐘分配系統，適用于需低抖動、高精度時鐘同步的電子設備。

?5. 文檔附加信息?

• ?版本?：SCAS771B（2004年8月發布，2008年1月修訂）
• ?安全提示?：器件需防靜電處理（存儲時短接引腳或使用導電泡沫）
• ?訂購型號?：CDCVF310PW（管裝）、CDCVF310PWR（卷帶）等，均符合RoHS標準
