引言

在汽車智能化與網聯化飛速發展的當下，車載通信技術正面臨前所未有的挑戰。傳統CAN CC、CAN FD總線雖已服務多年，但在帶寬、數據傳輸量等方面逐漸難以滿足需求。而CAN XL技術的出現，為車載通信領域帶來了革命性的突破，它不僅能適配智能汽車，還能助力飛行汽車與機器人的發展。

* 不想逐字讀長文？點擊收聽本文播客

01 .

CAN系列技術的行業應用基礎

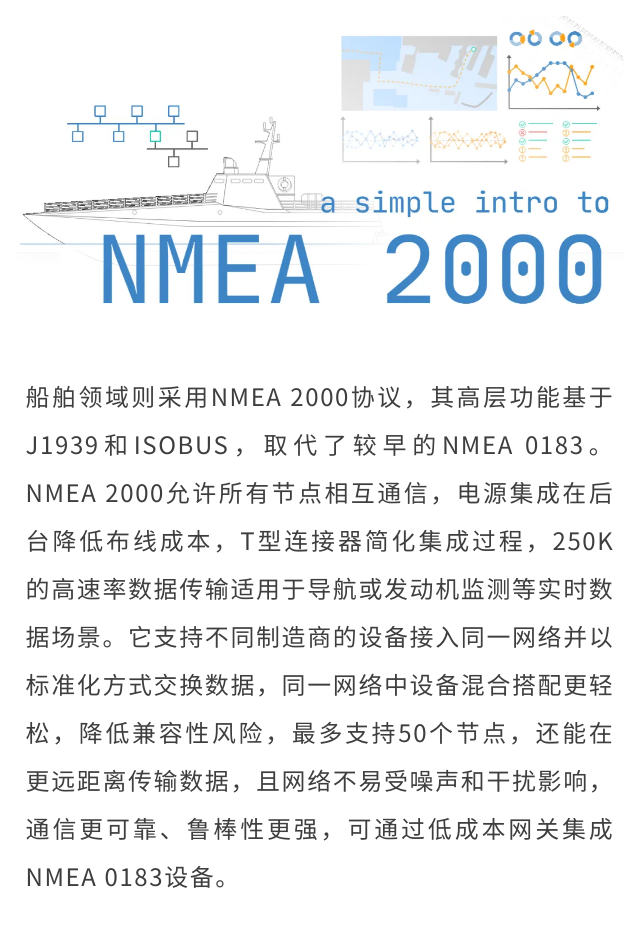

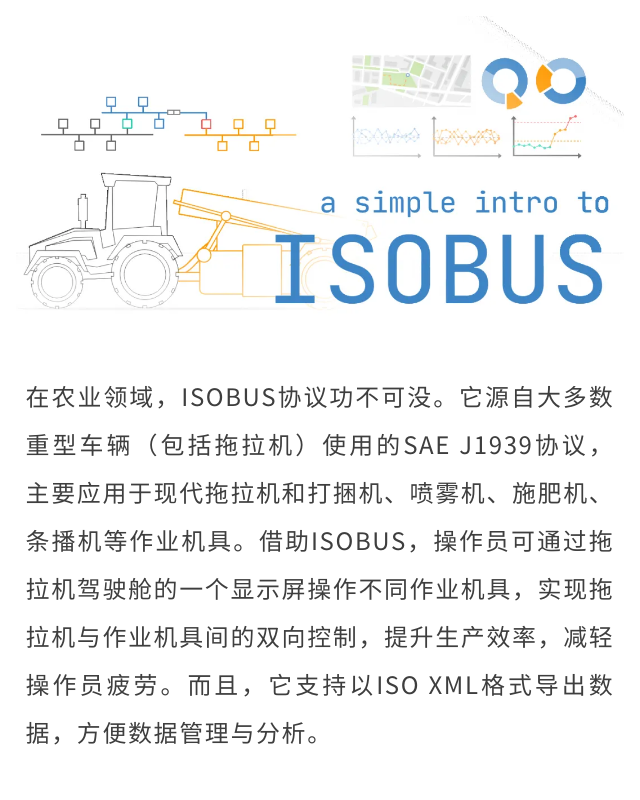

在了解CAN XL技術之前，我們先回顧CAN系列技術在各行業的應用，正是這些廣泛的應用為CAN XL的誕生奠定了堅實基礎：

02 .

CAN XL技術深度解析

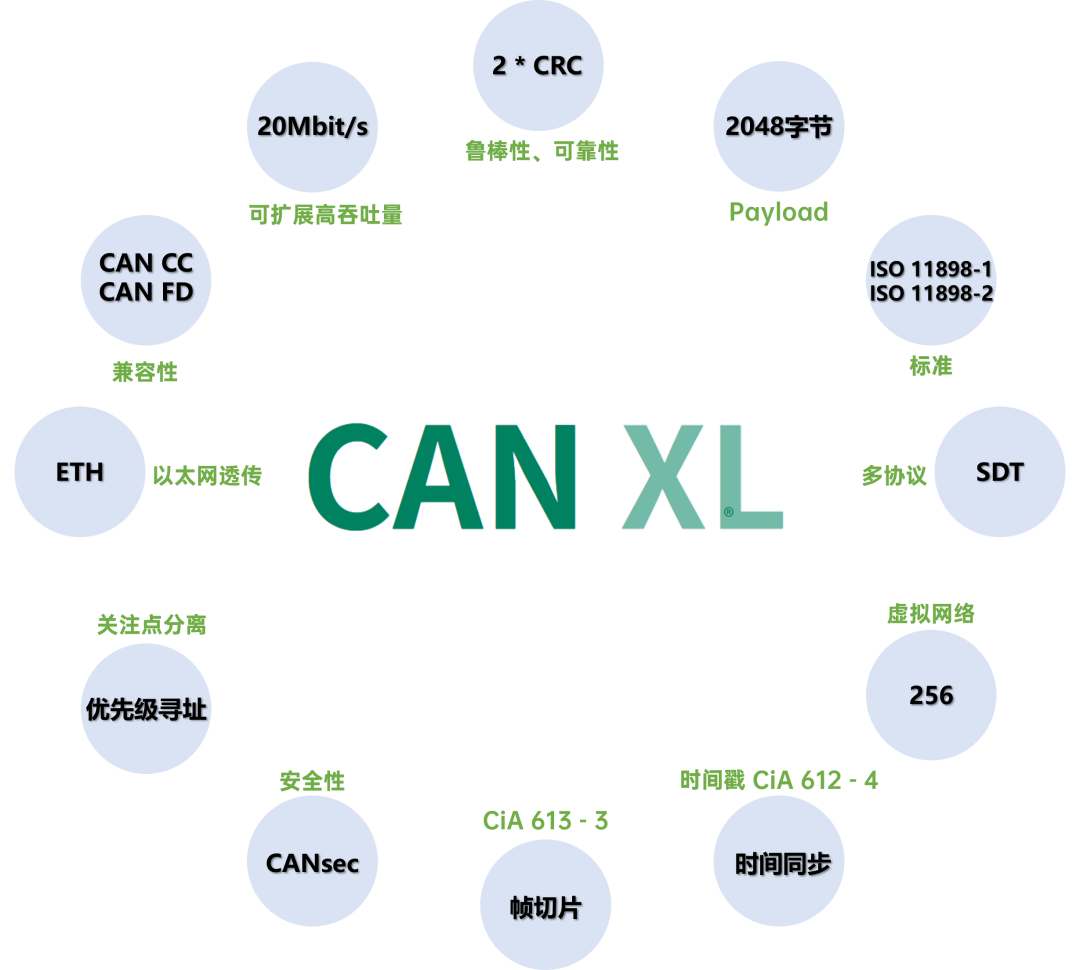

2.1 CAN XL技術定位與核心優勢

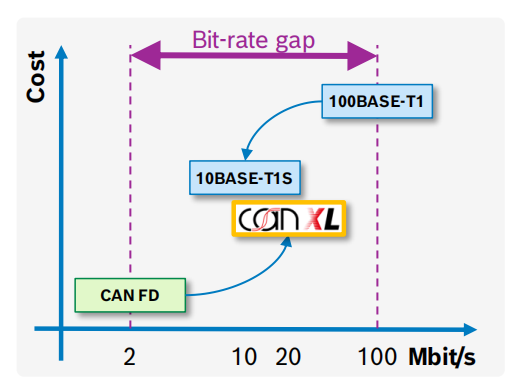

CAN XL技術作為下一代CAN網絡協議，在保留CAN系列技術優勢的基礎上，進行了多方面創新。它盡可能保留物理層，僅采用新的幀格式，避免了復雜的改動，同時實現了更多突破。

此外，CAN XL還支持虛擬總線（源自ETH的VLAN）和以太網隧道傳輸，將過濾/接收與物理優先級分離，具備更好的網絡管理和靈活部署能力。雙CRC校驗（前導CRC和幀CRC）則大幅提升了數據傳輸?shù)臏蚀_性和可靠性，保證頭部數據傳輸正確以及整幀報文的校驗，負責協議層的異常處理（Error Signaling off）。

2.2 CAN XL報文中的關鍵字段

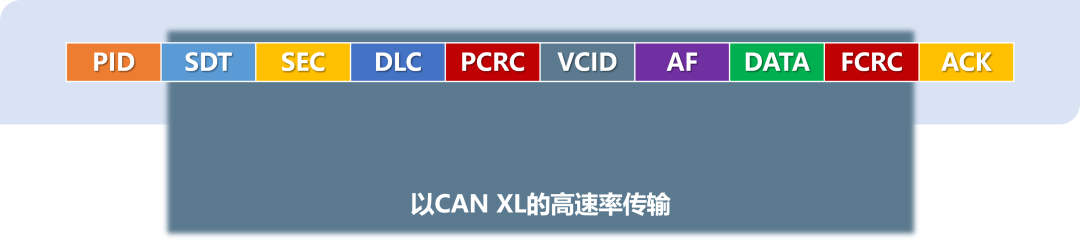

CAN XL報文包含多個關鍵字段，每個字段都有其特定功能，共同保障數據的高效、準確傳輸。

PID（Priority ID）：原CAN ID現稱為PID，即帶有優先級的ID，僅支持11-bit ID，不再支持29-bit的擴展ID，共提供2048個優先級（000h~7FFh），確保高優先級數據能優先傳輸。

SDT（Service Data unit Type）：8bits，取值范圍00h - FFh，用于描述CAN XL如何與其他通信兼容，例如04h對應IEEE 802.3，CiA 611-1定義了預設列表，規范了不同通信協議的適配方式。

SEC（Simple/Extend Content）：1bit，取值0或1，CAN XL嵌入了更高層次的功能，可幫助解決總線安全、總線負載等問題，CiA 613對其有詳細描述。

DLC（Data Length Code）：11bits，取值0-2047，且沒有0字節，數據域長度計算公式為data length = DLC + 1，因此數據域長度范圍為1-2048字節，精準標識數據域長度。

PCRC（Preamble CRC）：13bits，即前導CRC，主要作用是保證頭部數據傳輸正確，提升報文頭部數據的可靠性。

VCID（Virtual CAN network ID）：8bits，取值00h - FFh，可將報文分配至虛擬CAN總線，在虛擬網絡（類似以太網中的VLAN）、QoS/流量整形、路由等方面發揮重要作用，增強網絡的靈活性和可管理性。

AF（Acceptance Field）：32bits，用于接收過濾，其解釋/構成方式由SDT定義，確保節點僅接收所需的報文，減少不必要的數據處理。

DATA（data field）：1-2048字節，即數據載荷部分，用于承載各類傳輸數據，滿足不同場景下的數據傳輸需求。

FCRC（Frame CRC）：32bits，用于校驗整幀報文，負責協議層的異常處理（Error Signaling off），保障整幀數據的完整性和準確性。

2.3 CAN FD Light技術補充

CAN FD Light技術作為CAN FD技術的補充，具有獨特特點和適用場景。它采用主從關系（類似LIN），僅支持11位ID（無擴展幀），且BRS=0（無加速，只有一個波特率，遠高于LIN），最高支持64字節數據。

2.4 虹科CAN XL方案

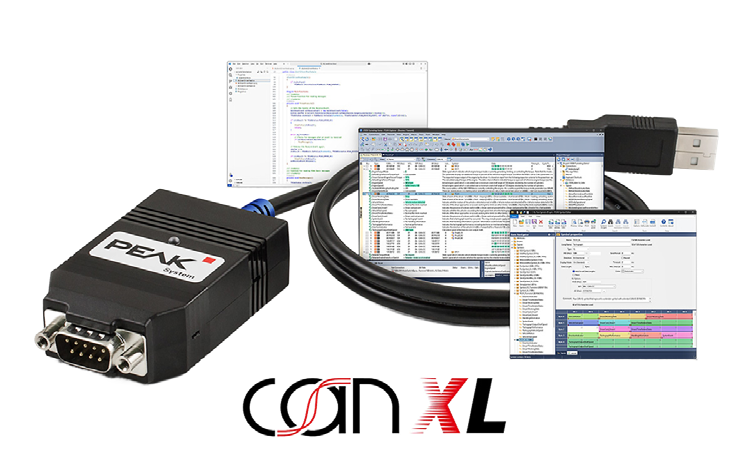

剛接觸CAN XL，是不是總被兩大難題絆住腳？—— 沒有適配的對接設備，幀數據找不到專業軟件解析，想啟動實踐卻遲遲邁不開第一步？別擔心，虹科PCAN XL套件正好精準破解這些入門痛點，一套配齊“硬件連接 + 軟件分析”全工具，讓CAN XL新手輕松開啟實踐。

03 .

CAN XL技術的未來應用場景

3.1 智能汽車領域

在智能汽車中，CAN XL技術將發揮關鍵作用。當前，某頭部品牌旗下智能駕駛計算平臺及熱門新能源車型已展現出對高效通信的需求。車載以太網作為域控之間的主干網絡，CAN/CAN FD使用最多，LIN總線為輔。而CAN XL技術的引入，將進一步優化通信架構。

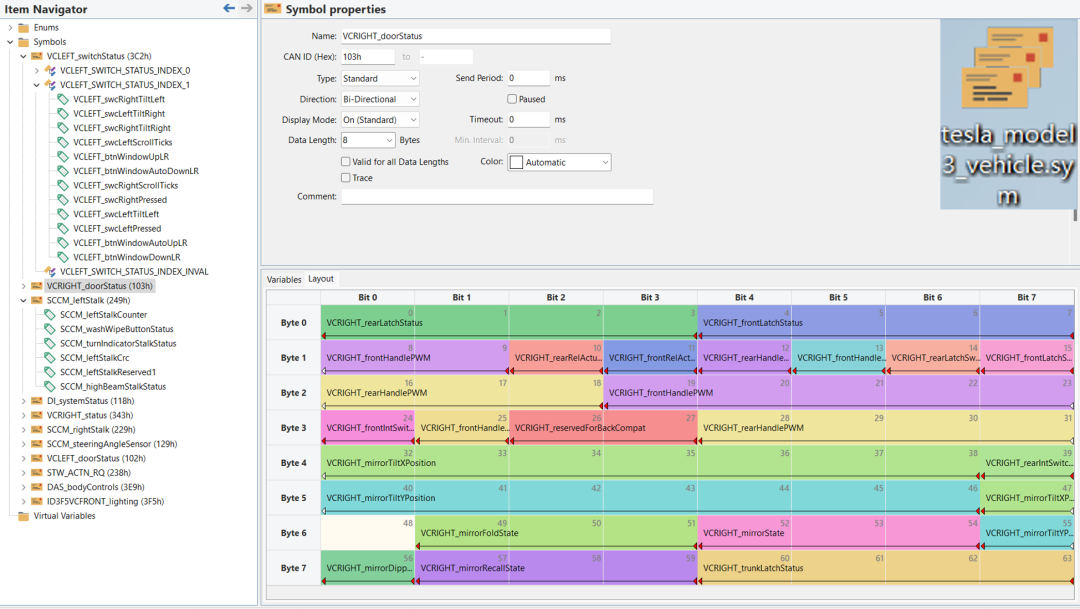

車身域控制器（VEH域）可借助CAN XL技術實現更高效的控制。該域控制器聚焦車身電子設備控制，類似特斯拉Model 3的車身域控制器，統籌門窗、座椅、燈光、雨刮等車身附件的狀態監控與控制。其信號覆蓋車身左側/右側控制、轉向柱控制、燈光控制、車門狀態等，通過CAN XL技術，能實現車身附件更便捷的操作與更快速的狀態反饋，提升整車控制的響應速度和準確性。

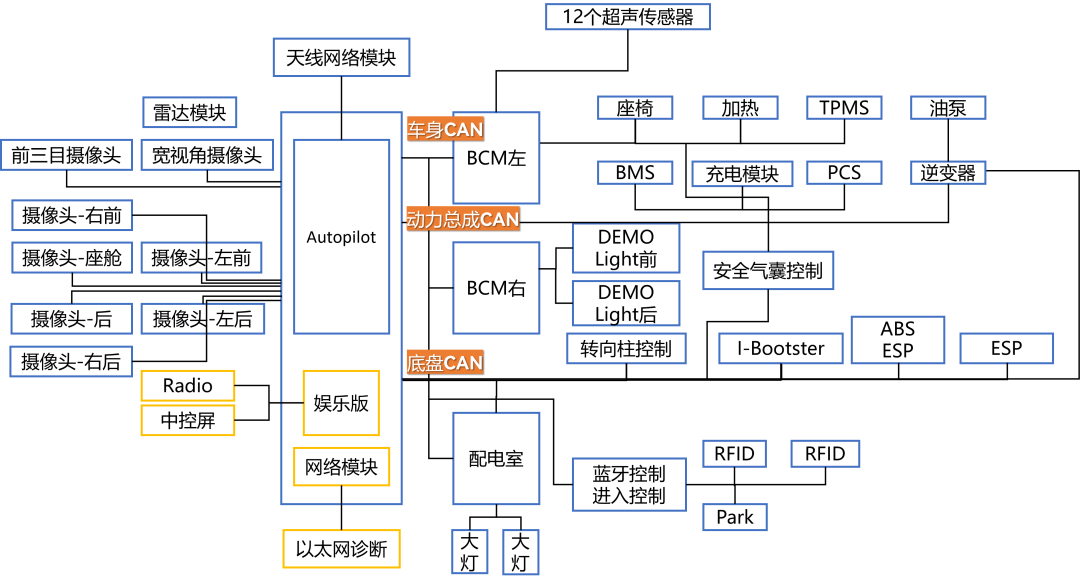

Model 3的“中央-區EEA”架構

3.2 混合網絡通信場景

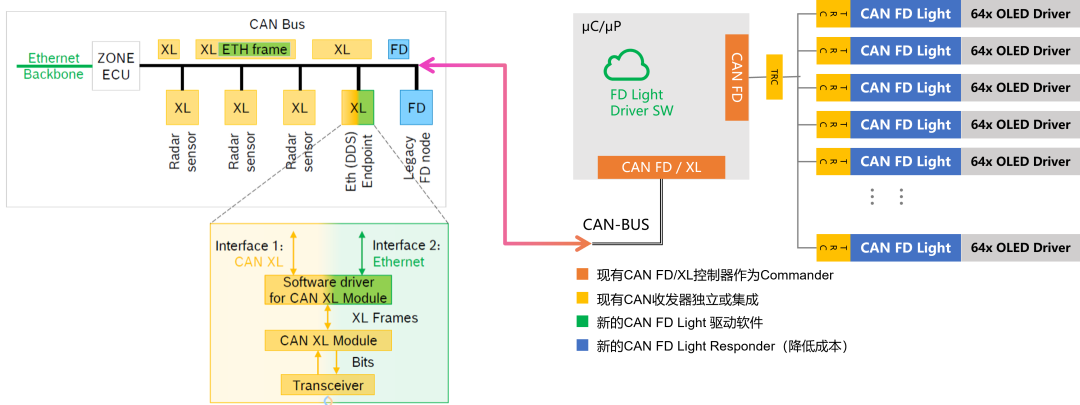

CAN XL技術支持混合網絡通信，可構建CAN FD + CAN FD Light + CAN XL + ETH的混合網絡架構，實現多種協議的協同工作，提高帶寬、降低負載。

在這種混合網絡中，SDT字段發揮重要作用，它表示CAN XL幀協議棧，SDT值在CiA611-1中規定，其中SDT=0x05可映射以太網幀，且AUTOSAR支持CiA611-1以太網隧道，可用于面向服務（SOA）的通信。這種架構讓一根電纜可連接FD、XL、ETH三種協議，大幅節約成本，同時提升網絡的靈活性和擴展性，滿足不同設備、不同場景的通信需求。

結語 .

CAN XL技術作為下一代車載通信技術，憑借其高帶寬、大數據傳輸量、良好的兼容性和可靠性，正引領車載通信領域的革命。從智能汽車到機器人，從工業自動化到飛行汽車，CAN XL技術將在多個領域綻放光彩，為各類設備的高效通信提供有力支持，推動相關產業的快速發展。虹科也將持續深耕CAN XL技術，提供更完善的解決方案，助力行業客戶實現創新與成功。
