汽車音響系統經歷了從簡單收音機到智能音頻系統的跨越式發展。最早的汽車調幅收音機已發展為兼容DCC、DAT數碼音響的智能系統，現代汽車音響在音質、操作和防振等方面均達到較高標準???。

一、

器件特性與汽車音響需求匹配性

器件特性與汽車音響需求匹配性

WSF90N10作為微碩WINSOK高性能N溝道集成MOS管，其技術參數完美滿足汽車音響核心驅動需求：

1、?電氣特性??

靜態導通電阻：6mΩ@VGS=10V,ID=15A；柵極閾值電壓：1.6-2.5V(典型值2V)；輸入電容(Ciss)：2400pF@VDS=50V。

2、熱性能?

結-環境熱阻(RθJA)：50℃/W；結-外殼熱阻(RθJC)：1.2℃/W；最大功耗：104W@TC=25℃。

3、二極管特性?

體二極管正向電壓：最大1.3V@IS=15A；反向恢復時間：18ns(典型值)；反向恢復電荷：43nC(典型值)。

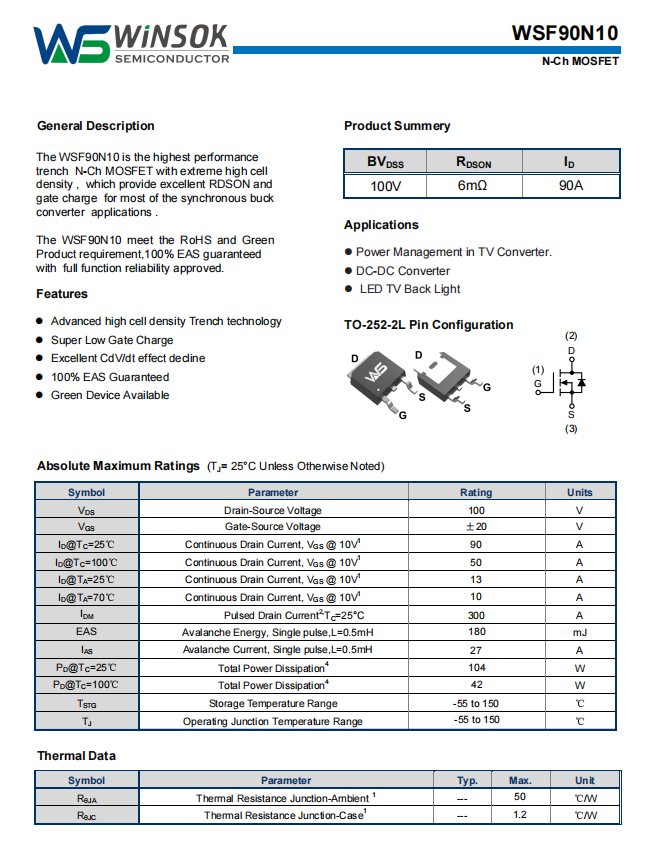

二、產品信息基本概要

產品信息基本概要

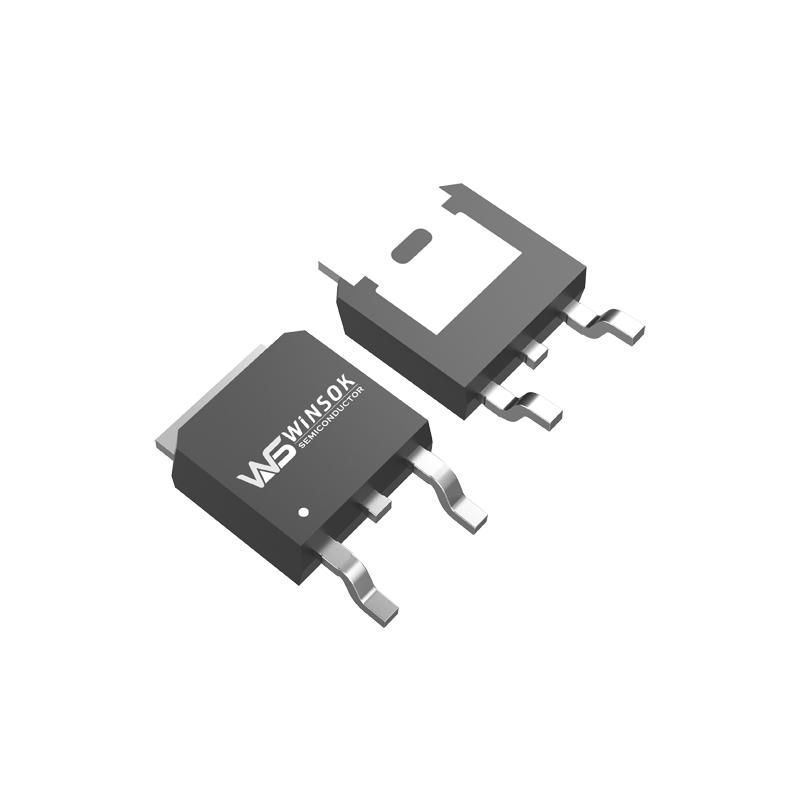

微碩WINSOK高性能N溝道MOS管WSF90N10，具有100V耐壓和90A連續漏極電流能力，其6mΩ的超低導通電阻(RDSON)和出色的柵極電荷特性(Qg僅43nC)，使其成為汽車音響功率放大電路的理想選擇。該器件WSF90N10符合RoHS和綠色產品要求，通過完整可靠性驗證，工作溫度范圍覆蓋-55℃至150℃，完全滿足汽車音響嚴苛環境需求。

三、汽車儀表盤中的應用案例

WSP4099在汽車儀表盤中的應用案例

二、應用場景

1、?D類功放電源轉換?：

在同步降壓轉換器中作為高端開關管；典型導通電阻僅6mΩ@VGS=10V，大幅降低功率損耗；支持高頻開關(可達1MHz以上)，減少輸出濾波元件體積。

2、?多通道電源管理?：

為車載音響的多路功放模塊提供獨立電源路徑；熱阻參數優異(RθJC僅1.2℃/W)，確保高溫環境穩定運行；總柵極電荷低至43nC，實現快速開關響應。

3、?保護電路設計?：

180mJ的雪崩能量(EAS)耐受能力；支持27A的雪崩電流(IAS)；為音響系統提供可靠的過載保護。

三、結語

WSF90N10憑借高電流密度、低熱阻及車規級可靠性，為汽車音響向高保真、智能化發展升級提供核心器件支持。其適應復雜車載環境的能力，為汽車音響系統升級提供了可靠的技術支撐，助力車企打造更純凈、更強勁的車載音頻體驗。
