Nx556 和 Sx556 器件在每個封裝中提供兩個獨立的 NA555、NE555、SA555 或 SE555 類型的定時電路。這些電路以非穩態或單穩態模式工作，具有外部電阻-電容 （RC） 時序控制。RC時間常數提供的基本時序通過調制控制電壓輸入的偏置進行主動控制。

每個定時器的觸發電平等于大約電源電壓的三分之一，閾值電平等于大約電源電壓的三分之二。這些電平可以通過使用控制電壓引腳 （CONT） 來改變。當觸發輸入 （TRIG） 小于觸發電平時，觸發器被設置，輸出變?yōu)楦唠娖健Ｈ绻鸗RIG大于觸發電平，而門限輸入（THRES）大于門限電平，則觸發器復位，輸出為低電平。復位輸入 （RESET） 覆蓋所有其他輸入，用于啟動新的時序周期。如果RESET為低電平，則觸發器復位，輸出為低電平。每當輸出為低電平時，放電引腳 （DISCH） 和接地引腳 （GND） 之間都會提供低阻抗路徑。將所有未使用的輸入連接到適當?shù)倪壿嬰娖?，以防止錯誤觸發。
*附件：ne556.pdf

特性

• 每個封裝有兩個精密定時電路
• 非穩態或單穩態作
• TTL 兼容輸出可吸收或拉高達200mA
• 主動上拉或下拉

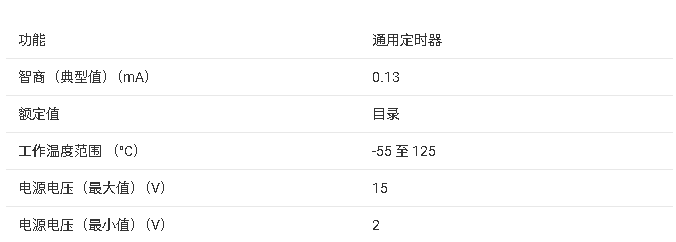

參數

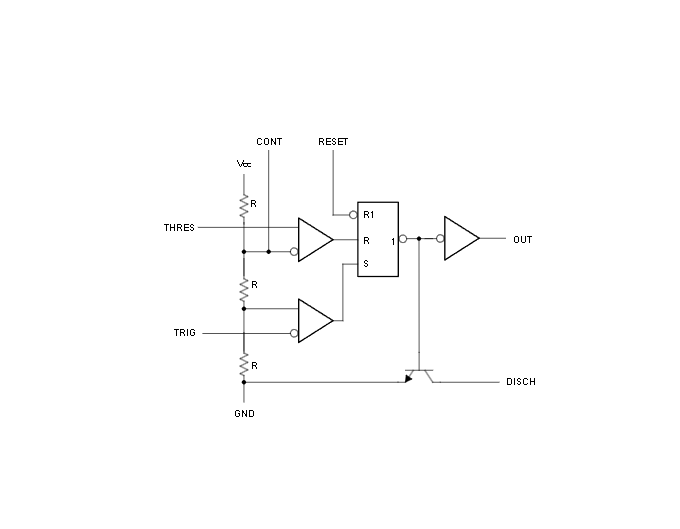

方框圖

?一、基礎信息?

• 文檔編號：SLFS023I（1978年4月發布，2025年3月修訂）
• 器件型號：NA556/NE556/SA556/SE556系列
• 核心特性：單封裝集成兩個獨立555型定時電路

?二、核心特性?

1. ?電氣特性?：
   • 支持非穩態/單穩態工作模式
   • TTL兼容輸出（灌電流/拉電流達200mA）
   • 主動上拉/下拉能力
   • 控制電壓輸入可調制RC時間常數
2. ?工作參數?：
   • 觸發電平≈1/3Vcc，閾值電平≈2/3Vcc
   • 復位輸入(RESET)具有最高優先級
   • 輸出低電平時DISCH引腳提供低阻抗接地路徑

?三、應用領域?

• 精密定時（微秒至小時級）
• 脈沖調制/整形電路
• 工業控制系統
• 頻率分頻器
• 脈沖丟失檢測

?四、封裝與型號?

?五、關鍵電路說明?

1. ?引腳功能?：
   • TRIG：觸發輸入（低于1/3Vcc時置位輸出）
   • THRES：閾值輸入（高于2/3Vcc時復位輸出）
   • CONT：控制電壓輸入（調節比較器基準）
2. ?典型配置?：
   • 需外接RC網絡確定定時周期
   • 未使用引腳需接適當邏輯電平防誤觸發
