Nx556 和 Sx556 器件在每個封裝中提供兩個獨立的 NA555、NE555、SA555 或 SE555 類型的定時電路。這些電路以非穩態或單穩態模式工作，具有外部電阻-電容 （RC） 時序控制。RC時間常數提供的基本時序通過調制控制電壓輸入的偏置進行主動控制。

每個定時器的觸發電平等于大約電源電壓的三分之一，閾值電平等于大約電源電壓的三分之二。這些電平可以通過使用控制電壓引腳 （CONT） 來改變。當觸發輸入 （TRIG） 小于觸發電平時，觸發器被設置，輸出變?yōu)楦唠娖?。如果TRIG大于觸發電平，而門限輸入（THRES）大于門限電平，則觸發器復位，輸出為低電平。復位輸入 （RESET） 覆蓋所有其他輸入，用于啟動新的時序周期。如果RESET為低電平，則觸發器復位，輸出為低電平。每當輸出為低電平時，放電引腳 （DISCH） 和接地引腳 （GND） 之間都會提供低阻抗路徑。將所有未使用的輸入連接到適當?shù)倪壿嬰娖?，以防止錯誤觸發。
*附件：sa556.pdf

特性

• 每個封裝有兩個精密定時電路
• 非穩態或單穩態作
• TTL 兼容輸出可吸收或拉高達200mA
• 主動上拉或下拉

參數

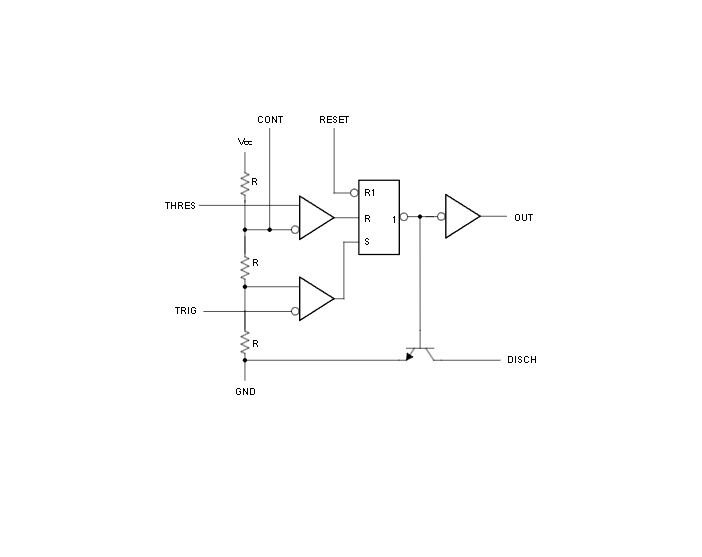

方框圖

?1. 產品概述?

• ?型號系列?：NA556/NE556/SA556/SE556，均為雙定時器集成電路，每個封裝包含兩個獨立的555型定時電路。
• ?關鍵特性?：支持單穩態（Monostable）或非穩態（Astable）模式，TTL兼容輸出（最大200mA），主動上拉/下拉功能。
• ?應用場景?：精密定時（微秒至小時級）、脈沖調制、工業控制、頻率分頻等。

?2. 核心功能?

• ?單穩態模式?：通過外部RC網絡控制時間間隔，輸出脈沖寬度公式為 tw = 1.1 × RACT。
• ?非穩態模式?：頻率和占空比由兩個外部電阻（RA、RB）和電容（CT）獨立調節，輸出周期公式為 T ≈ 0.693 × (RA + 2RB) × CT。
• ?調制功能?：支持通過CONT引腳實現脈寬調制（PWM）和脈位調制（PPM）。

?3. 電氣參數?

• ?工作電壓?：4.5V~18V（SE556支持-55°C至+125°C寬溫范圍）。
• ?輸出能力?：低電平輸出電流±200mA，高電平輸出電壓接近VCC。
• ?ESD防護?：HBM 500V，CDM 1500V。

?4. 封裝與熱性能?

• ?封裝選項?：SOIC、PDIP、SSOP、CDIP等14引腳封裝。
• ?熱阻參數?：如SOIC封裝結到環境熱阻（RθJA）為91.4°C/W。

?5. 設計注意事項?

• ?復位控制?：RESET引腳需接VCC或上拉電阻以避免誤觸發。
• ?頻率限制?：建議最高工作頻率100kHz，更高頻率需選用TLC556等型號。
• ?非線性特性?：調制應用中需注意控制電壓與輸出占空比的非線性關系。

?6. 典型應用電路?

• ?PWM電路?：通過CONT引腳輸入調制信號，實現可變占空比輸出。
• ?PPM電路?：調制閾值電壓以改變振蕩器延時。
