Nx555 和 Sx555 器件是精密定時電路，能夠產生精確的時間延遲或振蕩。在延時或單穩態工作模式下，定時間隔由單個外部電阻器和電容器網絡控制。在非穩態工作模式下，頻率和占空比由兩個外部電阻器和一個外部電容器獨立控制。

每個定時器的觸發電平等于大約電源電壓的三分之一，閾值電平等于大約電源電壓的三分之二。這些電平可以通過使用控制電壓引腳 （CONT） 來改變。當觸發輸入 （TRIG） 小于觸發電平時，觸發器被設置，輸出變?yōu)楦唠娖?。如果TRIG大于觸發電平，而門限輸入（THRES）大于門限電平，則觸發器復位，輸出為低電平。復位輸入 （RESET） 覆蓋所有其他輸入，用于啟動新的時序周期。如果RESET為低電平，則觸發器復位，輸出為低電平。每當輸出為低電平時，放電引腳 （DISCH） 和接地引腳 （GND） 之間都會提供低阻抗路徑。將所有未使用的輸入連接到適當?shù)倪壿嬰娖?，以防止錯誤觸發

輸出電路能夠吸收或提供高達 200mA 的電流。工作額定為 5V 至 15V 電源。采用 5V 電源，輸出電平與 TTL 輸入兼容。
*附件：se555m.pdf

特性

• 從微秒到小時的計時
• 非穩態或單穩態作
• 可調節占空比
• TTL 兼容輸出可吸收或拉高達200mA
• 在符合 MIL-PRF-38535 的產品上，除非另有說明，否則所有參數都會經過測試。在所有其他產品上，生產過程不一定包括所有參數的測試。

參數

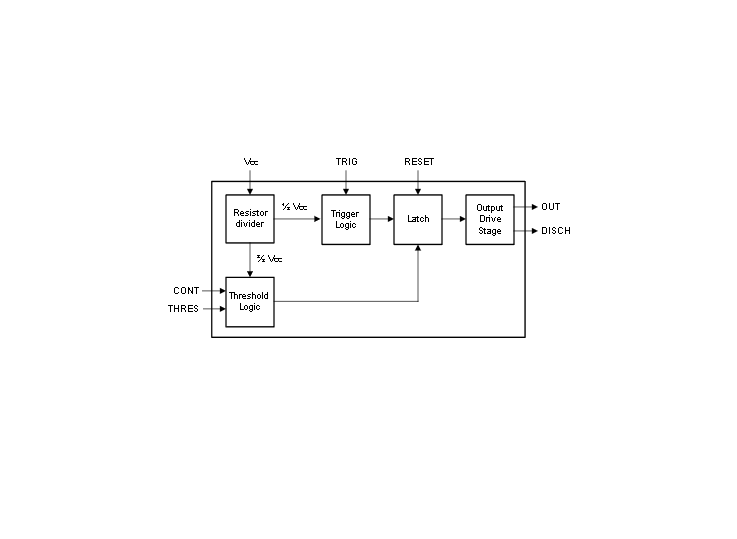

方框圖

?1. 核心功能?

• ?定時范圍?：微秒至小時級，支持單穩態（延時）和雙穩態（振蕩）兩種工作模式。
• ?輸出能力?：TTL兼容輸出，支持200mA灌電流/拉電流。
• ?控制特性?：通過外部電阻電容網絡調節時間間隔，雙穩態模式下頻率和占空比可獨立控制。

?2. 關鍵特性?

• ?電壓范圍?：4.5V至16V（SE555擴展至18V），溫度范圍覆蓋-55°C至125°C（部分型號）。
• ?閾值控制?：觸發電壓≈1/3 VCC，閾值電壓≈2/3 VCC，可通過CONT引腳調整。
• ?穩定性?：時間間隔受溫度影響?。囟认禂?shù)30-150ppm/°C），電源電壓敏感度低（0.05%-0.5%/V）。

?3. 典型應用電路?

• ?單穩態模式?（延時）：用于脈沖整形、丟失脈沖檢測，時間公式 tw=1.1×RAC 。
• ?雙穩態模式?（振蕩）：生成方波，頻率 f=1.44/(RA+2RB)C ，占空比由RA/RB比值決定。
• ?調制應用?：支持脈沖寬度調制（PWM）和脈沖位置調制（PPM），通過CONT引腳引入調制信號。

?4. 引腳與封裝?

• 8引腳標準封裝（PDIP/SOIC/TSSOP等），20引腳LCCC（SE555軍用級）。
• 關鍵引腳：TRIG（觸發）、THRES（閾值）、DISCH（放電）、OUT（輸出）。

?5. 設計注意事項?

• ?電源濾波?：建議VCC到GND加0.1μF陶瓷電容。
• ?未用引腳處理?：需接地或接VCC避免誤觸發。
• ?熱管理?：不同封裝熱阻差異顯著（如SOIC RθJA=125.4°C/W）。

?6. 擴展功能?

• ?分頻器?：通過調整單穩態周期實現分頻。
• ?時序控制器?：多級聯構成順序定時系統。
