Nx555 和 Sx555 器件是精密定時電路，能夠產生精確的時間延遲或振蕩。在延時或單穩態工作模式下，定時間隔由單個外部電阻器和電容器網絡控制。在非穩態工作模式下，頻率和占空比由兩個外部電阻器和一個外部電容器獨立控制。

每個定時器的觸發電平等于大約電源電壓的三分之一，閾值電平等于大約電源電壓的三分之二。這些電平可以通過使用控制電壓引腳 （CONT） 來改變。當觸發輸入 （TRIG） 小于觸發電平時，觸發器被設置，輸出變?yōu)楦唠娖?。如果TRIG大于觸發電平，而門限輸入（THRES）大于門限電平，則觸發器復位，輸出為低電平。復位輸入 （RESET） 覆蓋所有其他輸入，用于啟動新的時序周期。如果RESET為低電平，則觸發器復位，輸出為低電平。每當輸出為低電平時，放電引腳 （DISCH） 和接地引腳 （GND） 之間都會提供低阻抗路徑。將所有未使用的輸入連接到適當?shù)倪壿嬰娖?，以防止錯誤觸發

輸出電路能夠吸收或提供高達 200mA 的電流。工作額定為 5V 至 15V 電源。采用 5V 電源，輸出電平與 TTL 輸入兼容。
*附件：sa555.pdf

特性

• 從微秒到小時的計時
• 非穩態或單穩態作
• 可調節占空比
• TTL 兼容輸出可吸收或拉高達200mA
• 在符合 MIL-PRF-38535 的產品上，除非另有說明，否則所有參數都會經過測試。在所有其他產品上，生產過程不一定包括所有參數的測試。

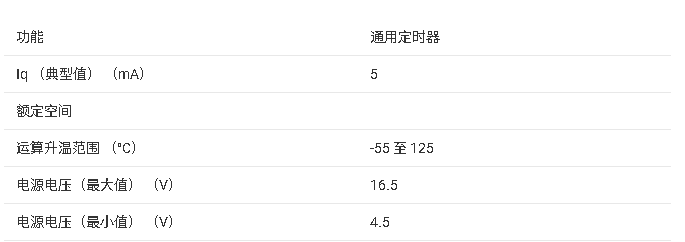

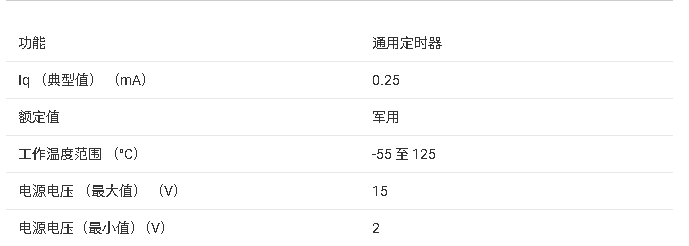

參數

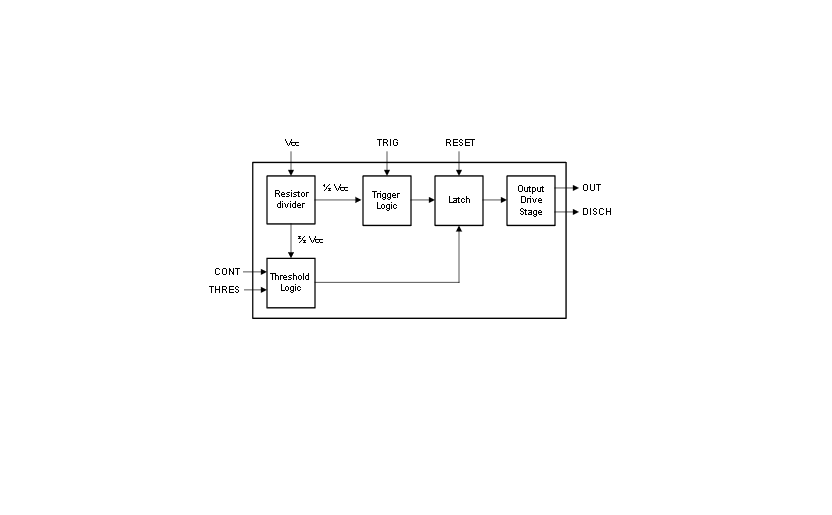

方框圖

?1. 產品概述?
SA555是德州儀器（TI）生產的精密定時器芯片，屬于xx555系列（含NA555/NE555/SE555等型號），適用于微秒至小時級定時應用。其核心功能是通過外部電阻電容網絡實現可編程延時或振蕩，工作電壓范圍4.5V-16V（SE555支持18V），輸出兼容TTL電平，最大灌/拉電流200mA。

?2. 關鍵特性?

• ?定時模式?：支持單穩態（Monostable）和非穩態（Astable）兩種工作模式。
  • 單穩態：延時由外部RC網絡控制，典型公式 tw = 1.1 × RAC 。
  • 非穩態：頻率和占空比由兩個電阻（R A , R B ）和電容獨立控制。
• ?觸發機制?：
  • 觸發輸入（TRIG）低于1/3 VCC時啟動定時，閾值輸入（THRES）高于2/3 VCC時復位。
  • 復位引腳（RESET）可強制終止定時周期。
• ?溫度穩定性?：溫度系數低至50ppm/°C（單穩態），電源電壓靈敏度0.05%/V。

?3. 典型應用?

• ?基礎電路?：脈沖生成、頻率分頻、工業控制。
• ?高級功能?：
  • ?缺失脈沖檢測?：通過單穩態電路監控脈沖間隔。
  • ? 脈寬調制（PWM） ?：通過CONT引腳注入調制信號改變輸出占空比。
  • ?時序控制?：多級定時器串聯實現復雜時序（如啟動初始化）。

?4. 電氣參數?

• ?閾值/觸發電壓?：分別約為2/3 VCC和1/3 V CC 。
• ?輸出驅動能力?：
  • 低電平輸出：VOL ≤ 0.4V @15V/50mA。
  • 高電平輸出：VOH ≥ 13.3V @15V/-100mA。
• ?功耗?：靜態電流3-15mA（取決于供電電壓）。

?5. 封裝與版本?

• 提供SOIC、PDIP、TSSOP等多種封裝，工作溫度范圍覆蓋-55°C至+125°C（SE555軍用級）。
• 各版本差異主要體現在溫度范圍和封裝選項（如SE555支持LCCC陶瓷封裝）。

?6. 設計注意事項?

• 建議在VCC引腳添加0.1μF去耦電容以提高穩定性。
• 避免觸發引腳懸空，防止誤觸發。
• 高頻應用（>100kHz）推薦使用TLC555等高速型號。

?文檔結構?
包含特性說明、引腳定義、電氣規格、典型電路及波形圖（如缺失脈沖檢測、PWM調制等），并附有熱阻參數、修訂歷史等技術支持信息。
