共聚焦顯微鏡是一種先進的光學成像設備，其設計核心在于通過消除離焦光，顯著提升顯微圖像的分辨率與對比度。與傳統顯微鏡不同，共聚焦顯微鏡采用點照明技術與空間針孔結構，僅聚焦于樣本的單個平面，該特性使其在獲取檢測材料的高細節、高分辨率三維圖像方面，具備不可替代的核心價值。下文，光子灣科技將圍繞共聚焦顯微鏡的光源、工作原理及選型要點展開詳細解析，為設備應用與選型提供專業參考。

共聚焦顯微鏡的光源

共聚焦顯微鏡中的光源

共聚焦顯微鏡通常以激光作為主要光源。激光能夠提供精確掃描所需的相干單色光—— 相干性確保光線傳播方向與相位的一致性，單色性則避免了多波長光對成像精度的干擾。根據具體應用場景，研究人員可選擇不同波長的激光：例如，用于激發樣本中的熒光標記物，或與特定材質發生針對性相互作用，以滿足多樣化成像需求。

#Photonixbay.

共聚焦顯微鏡的工作原理

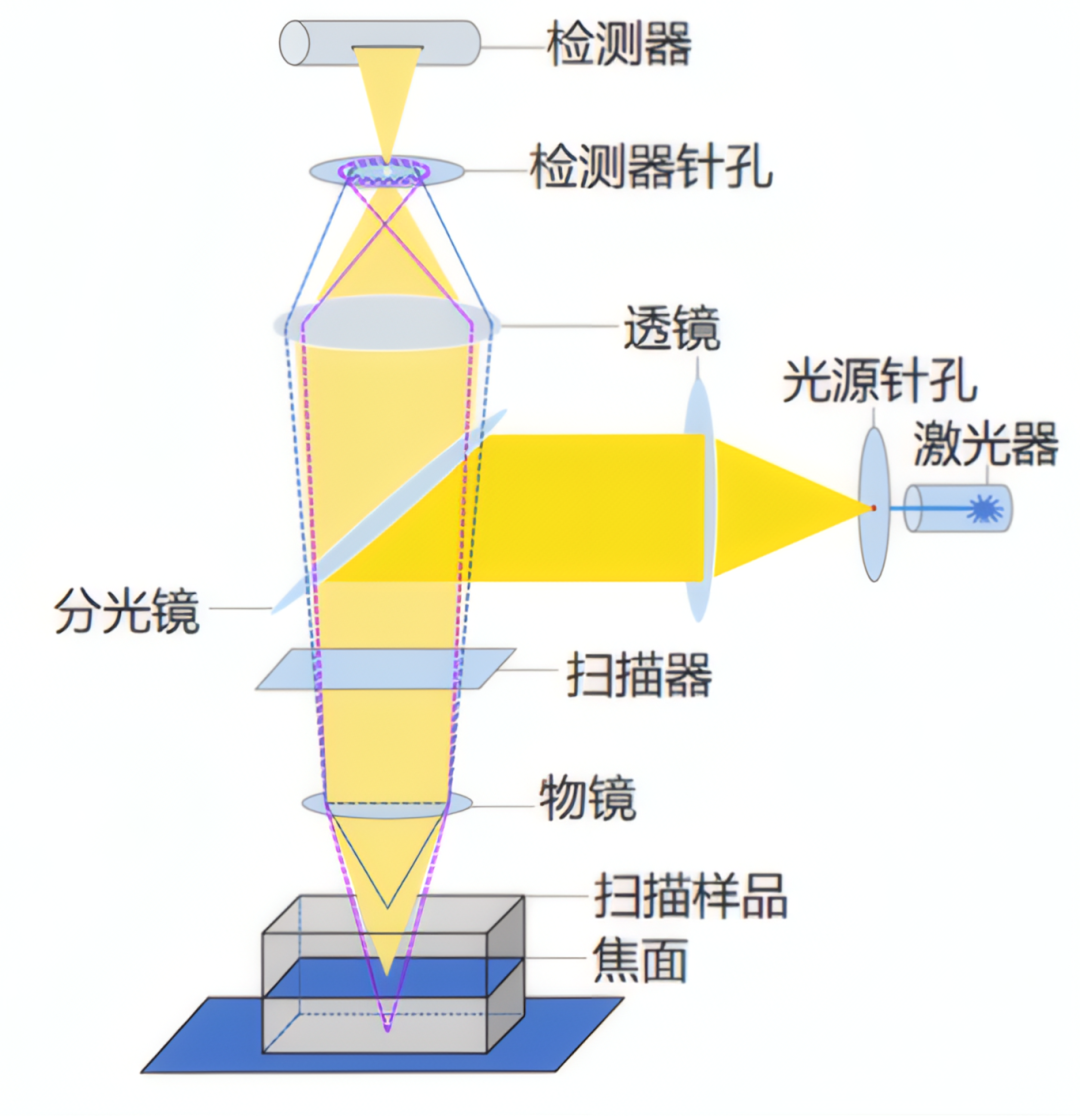

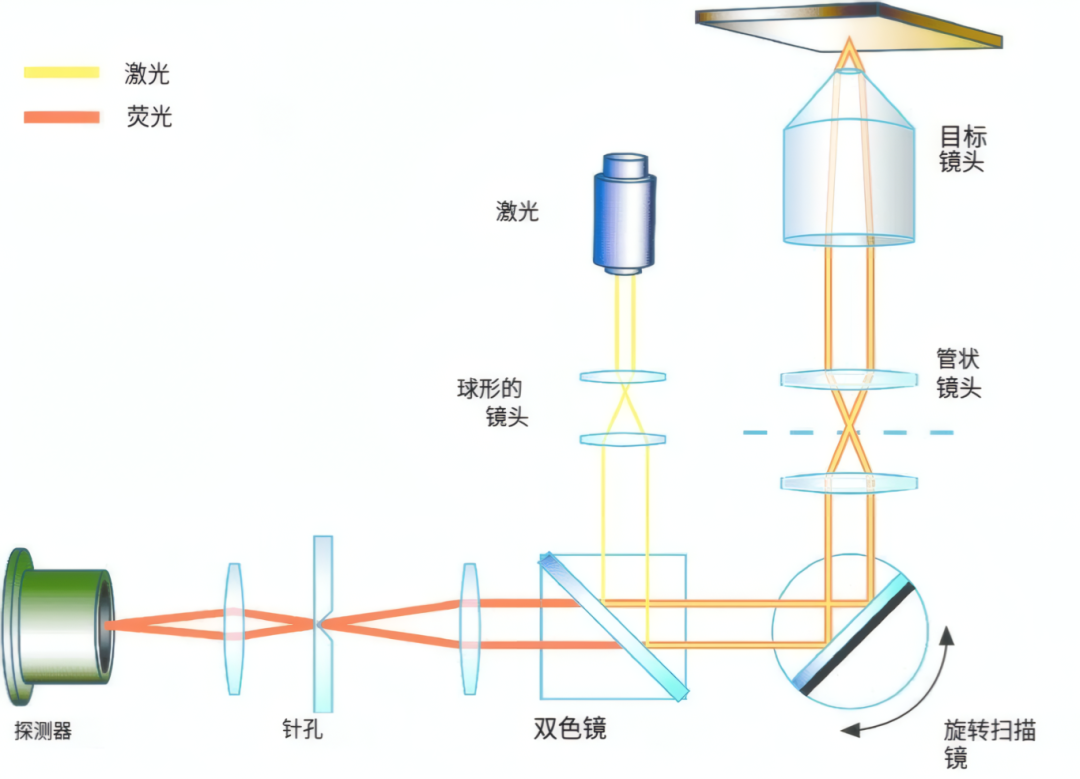

共聚焦顯微鏡的原理圖

共聚焦顯微鏡工作時借助激光或其他類型的聚焦光源對樣本進行掃描，設備中的針孔光闌會阻斷焦平面上下的光線，從而有效消除離焦光干擾；在此機制下，探測器僅能捕捉到來自樣本特定深度的在焦光信號；研究人員通過驅動焦平面在樣本內部移動（這一過程被稱為“光學切片技術”），可逐層采集圖像數據，進而重建出樣本的高細節三維成像結構。

#Photonixbay.

共聚焦顯微鏡的選型

在挑選共聚焦顯微鏡時，需重點考量以下因素，以確保設備與實際需求高度匹配：

1.應用需求

明確共聚焦顯微鏡的具體成像任務，例如是用于半導體晶圓缺陷檢測、工業部件表面微觀形貌觀測，還是智能制造中的材料結構三維成像。不同領域的檢測對設備的核心性能要求差異顯著—— 如半導體領域需精準捕捉納米級缺陷，而工業部件檢測更側重表面粗糙度成像。

2.分辨率與成像速度

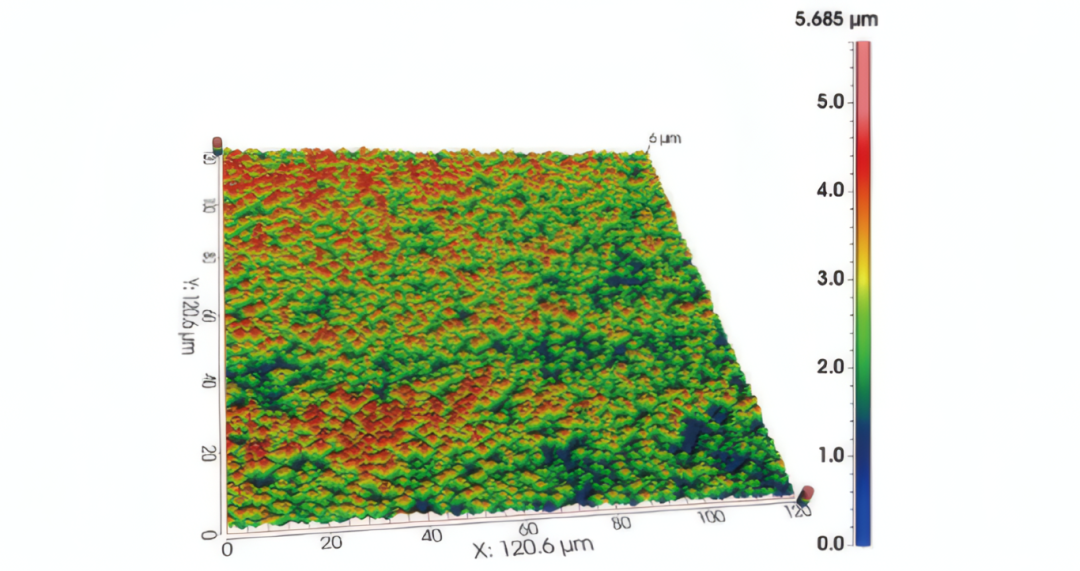

共聚焦顯微鏡的三維成像圖

權衡共聚焦顯微鏡“高分辨率” 與 “快速成像”的優先級。若需進行半導體晶圓的批量檢測，快速成像能力對于提升生產效率，至關重要；若需解析智能制造中材料的細微內部結構（如精密構件的納米級孔隙），則需優先保證高分辨率，以確保檢測精度。

3.兼容性

確認共聚焦顯微鏡設備與現有工業檢測體系的適配性，包括是否兼容已有的工業成像分析軟件、樣本處理流程（如半導體晶圓的固定夾具、工業部件的樣本固定方式）等，避免因兼容性問題影響生產線或檢測環節的效率。

4.預算考量

需注意，具備混合掃描等先進功能的共聚焦顯微鏡系統，其技術集成度更高（如可同時滿足半導體檢測的高分辨率與工業批量檢測的高速度），價格通常也更高。應在“實際檢測性能需求” 與 “預算范圍” 間找到平衡，避免過度追求高端功能導致資源浪費。

5.售后支持與培訓服務

優先選擇能提供全面售后支持（如設備維護、故障維修）及專業培訓（如操作指導、數據分析技巧培訓）的制造商或供應商，這對共聚焦顯微鏡長期穩定使用及實驗人員操作能力提升至關重要。

共聚焦顯微鏡作為科研與工業領域中重要的微觀成像工具，憑借光源的精準適配性、光學切片技術的三維成像能力，以及對不同工業場景的定制化適配潛力，為半導體檢測、工業部件分析、智能制造升級提供了關鍵技術支撐。深入理解其光源特性、工作原理與選型邏輯，能幫助工程師與技術人員精準匹配設備與生產需求，既保障微觀檢測的精度與效率，又為產業優化、技術創新筑牢微觀觀測的基礎。

#Photonixbay.

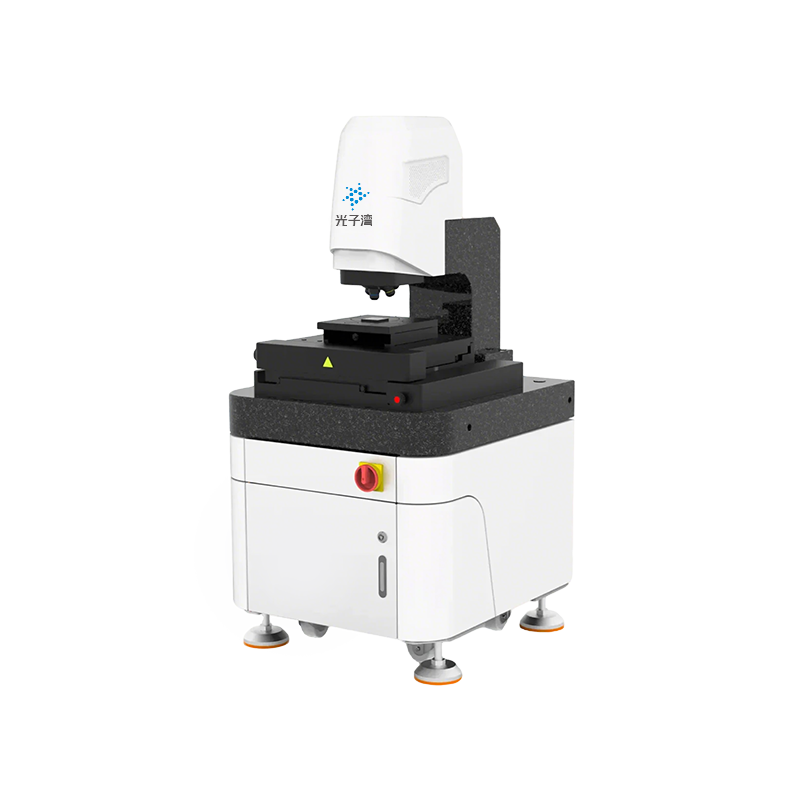

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
