在電機驅動系統加速邁向高效率、高集成、小型化與高可靠性的演進趨勢下，納芯微面向車身域控與熱管理等關鍵應用場景，提供覆蓋多類負載的電機驅動IC全方案選型，滿足車規級高性能與高可靠性需求。

當下，汽車電子電氣架構正在由傳統分布式汽車控制器(ECU)向集中式域控制器(ZCU)快速演化，基于新區域域控理念，區域控制器承接特定區域(左域/右域/后域)下所有電機、繼電器、電磁閥、LED等不同負載的控制。功率與驅動電路布置在區域控制器里以實現傳統方案中多個ECU的功能，這種實現方式對負載驅動芯片的集成化、智能化、可靠性提出了更高要求。

為順應此趨勢，納芯微推出NSD83xx-Q1系列多通道半橋驅動器，最高集成12路半橋驅動，內部集成PWM生成器，支持SPI通信控制，集成故障檢測功能，以高集成化的特性廣泛應用在新型電子電氣架構下的域控制器和熱管理等應用中。

納芯微NSD83xx系列選型

此外，納芯微NSD731x-Q1系列直流有刷電機驅動不僅內置了功率N-MOSFET，還提供全方位保護機制，包括供電欠壓保護、輸出過流保護和芯片過溫保護，確保芯片在異常負載情況下的安全穩定運行。NSD731x系列還推出了A版本產品，通過增加功率路徑電流鏡像功能，實現了負載電流的實時監測，大大優化了PCB版圖面積，降低了采樣電阻成本，為客戶帶來了顯著的經濟效益。

納芯微NSD73xx系列選型

隨著汽車電子電氣架構和智能化升級，集成式熱管理、頭燈精密控制、HUD抬頭顯示、隱藏式出風口等需要精密位置控制的步進電機應用日益普及。這些應用的快速落地，促使主機廠對車規級步進類驅動器的需求急劇增長。同時，行業對步進電機驅動的性能要求也水漲船高，更高的細分精度、更平滑的電流與位置控制、更優異的噪聲表現成為關鍵指標，以進一步優化電機性能、減少振動、提升運行穩定性。

納芯微推出的NSD8381-Q1與NSD8389-Q1這兩款細分步進電機驅動器，更是針對特定應用場景進行了深度優化，芯片集成反電勢檢測可實現堵轉和失速檢測，適用于集成式熱管理、頭燈位置控制、HUD抬頭顯示、隱藏式出風口等步進電機驅動應用。

納芯微NSD83xx系列選型

在汽車電子電氣架構轉變過程中，整車電機類負載系統設計面臨諸多挑戰。系統端不僅要通過平臺化設計適配不同功率等級電機負載，在負載異常時保護外部MOSFET或線材，還要實時監測并上報電機運行狀態，這離不開底層驅動器的功能支撐。

為滿足這些需求，納芯微NSD360x-Q1系列預驅產品集成了智能驅動配置與實時監測、保護及故障診斷功能，可實現有刷電機的大電流驅動，為區域控制器設計提供了強有力的支持。

智能驅動配置提供可配置時序充放電電流型驅動，用戶能夠依外部負載(MOSFET)參數、占空比、EMI等指標優化其開通關斷時序。CCPD模塊將MOSFET導通關斷分為三個階段，各階段時長與驅動電流可獨立配置，還能基于內部比較器反饋時序，通過MCU實現閉環控制。

實時監測與保護及故障診斷功能可以實時監控電源及電荷泵電壓，實現多種欠壓過壓診斷保護;監控驅動模塊實現VGS及VDS保護;檢測運行與關閉時負載開路、短路;還有過熱報警與保護、看門狗、剎車保護、支持SPI配置或信息讀取等功能。

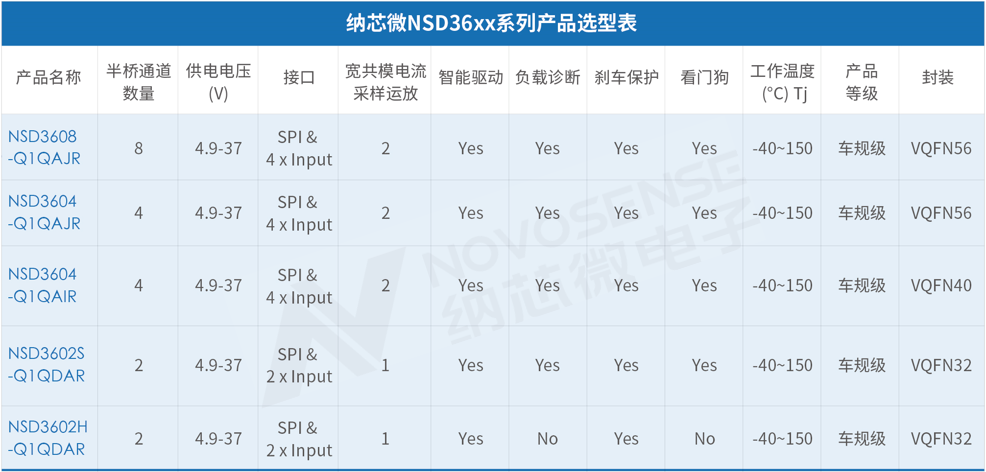

納芯微NSD36xx系列選型

獲取全套選型參考，可掃描下方二維碼查閱《納芯微電機驅動IC一站式解決方案手冊》，深入了解產品性能特點與應用覆蓋，助力高效選型與方案落地。
