Hi，各位華秋DFM的小伙伴們，新一期的功能小課堂又和大家見面啦～

上一期小編帶大家探索了軟件的視圖板塊，從二維檢查到三維預覽，幫助大家在設計審查階段更直觀地把握板卡結構與元件布局（戳這里回顧：華秋DFM軟件丨操作教程——菜單欄-視圖功能篇）。不少小伙伴留言說，3D渲染效果很實用，檢查層疊也方便多了～感謝大家的喜歡！

除了在設計過程中“看得清”，在文件交付或生產前，工程師們也常常需要對不同版本的設計文件、或BOM清單進行快速、精準的比對——畢竟手動核對不僅耗時，還容易出錯。

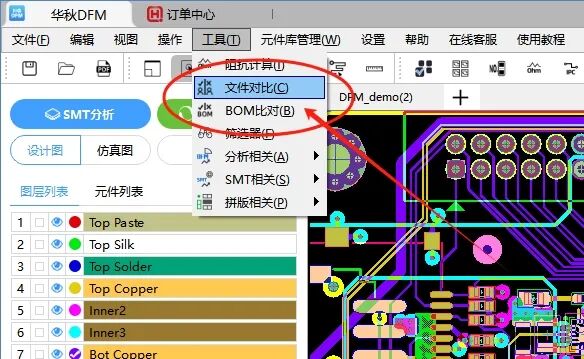

那么這一期，我們就來聚焦華秋DFM軟件中兩個非常實用的比對工具：文件對比與BOM比對。不管是版本更新后的差異確認，還是來料BOM與設計文件的交叉驗證，它們都能幫助大家高效定位問題，避免因信息不一致導致的生產延誤。

1

文件對比：輕松識別版本間的細微差異

適用人群：常進行設計迭代的硬件工程師、項目負責人

使用場景：新版PCB與舊版對比、多人協作時的設計合并、投產前的最終確認

功能亮點：支持Gerber或PCB設計文件的A\B兩個不同版本差異比對，同窗口高亮顯示差異點，點擊后可定位至圖形、線路、孔位等具體位置

【注意】

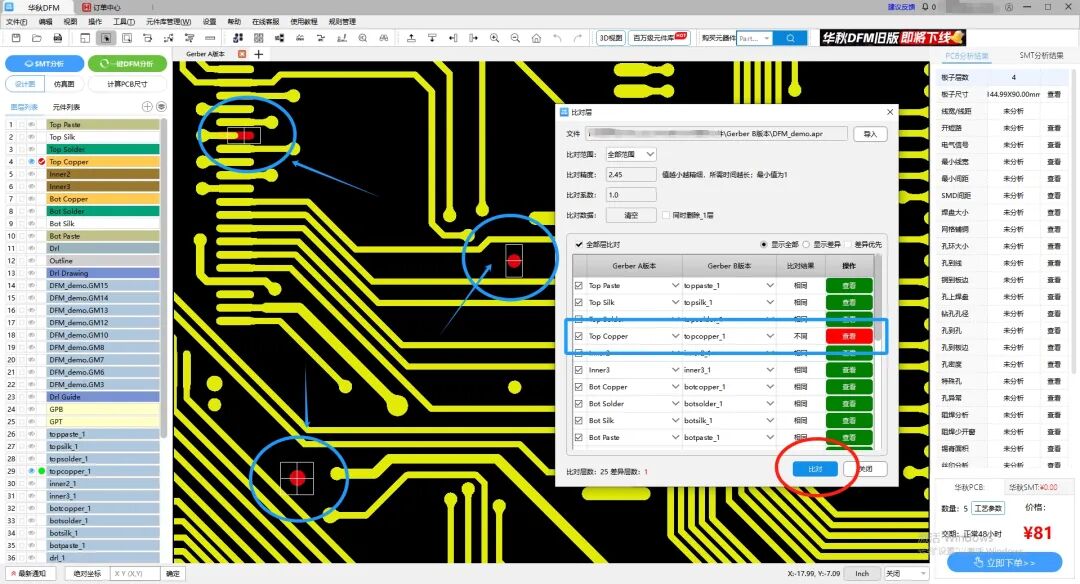

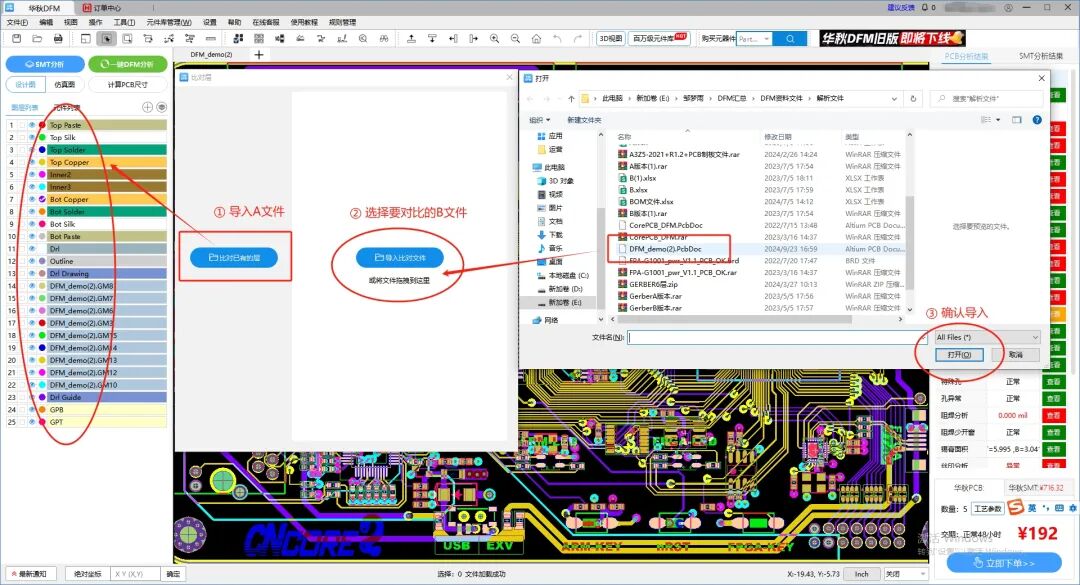

文件導入后點擊“比對”比較文件的差異點，前提是要兩個文件要對齊，如果沒有對齊，文件對比的結果都是不正確的。在文件對齊的情況下，在結果不同的地方可點擊“查看”，會定位跳轉至對應不同的位置點并顯示高亮。該工具還支持手動調整比對的范圍、精度、系數等。

2

BOM比對：精準核對其物料與設計一致性

適用人群：PCB設計師、物料工程師、生產跟單人員

使用場景：BOM清單與坐標文件匹配驗證、采購料號與設計位號核對

功能亮點：一鍵核對bom文檔修改的前后差異，快速找出位號不符、物料缺失或參數不一致等問題

【說明】

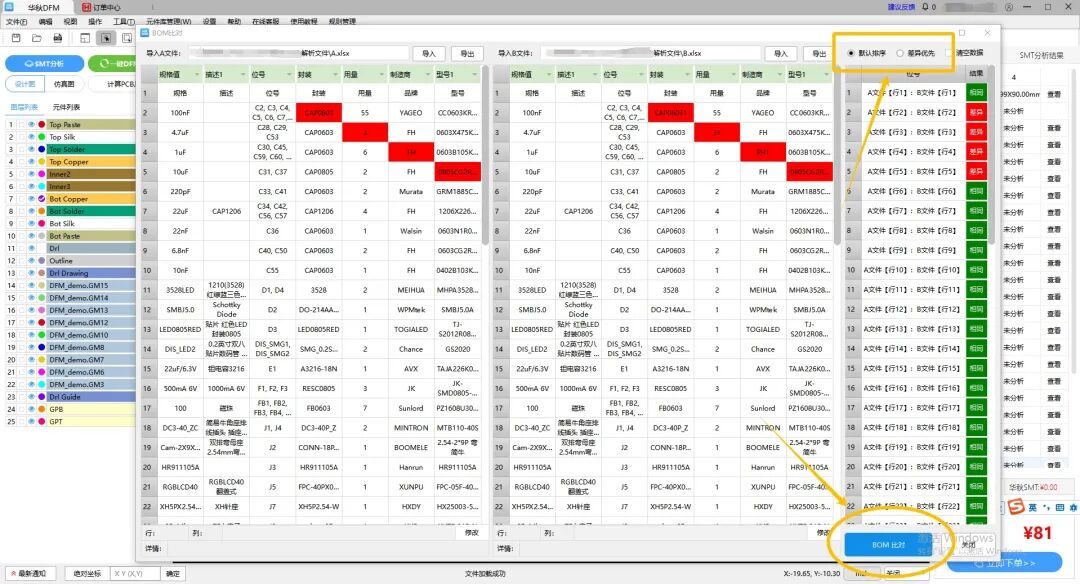

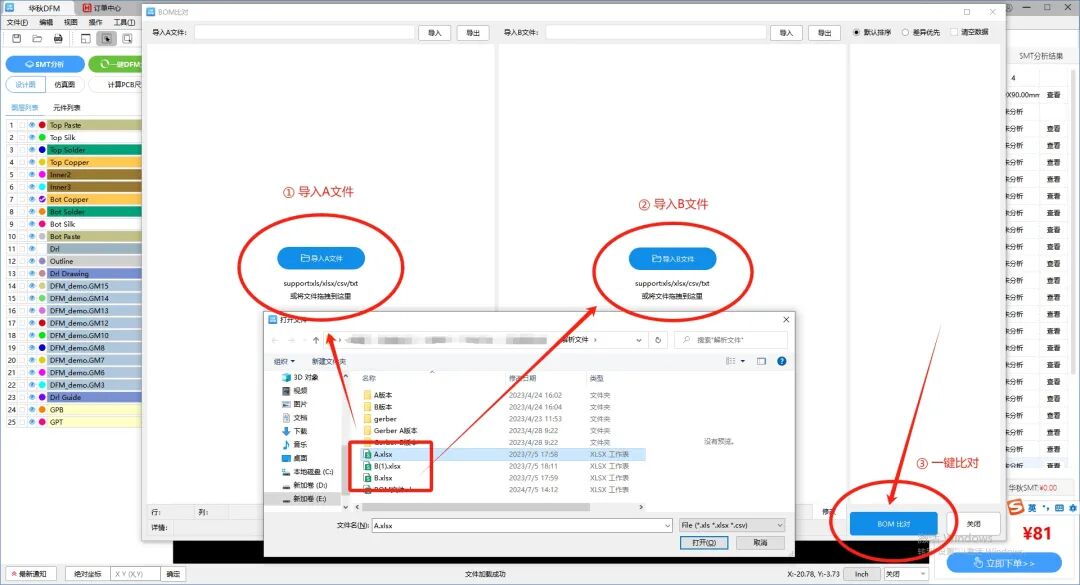

左邊導入原始BOM，右邊導入修改后BOM，點擊BOM比對，有差異的表格會用紅色標注，中間的表格標識差異的位置，默認排序和差異優先切換，默認排序為原始表格位置，差異優先可把有異常的排序在最前面。

比對原則，封裝、型號、規格值、用量有差異是一行的格子與格子比對，有差異標紅提示，位號是整個表格比對，如某個位號在表格里面找不到或者有重復位號整行表格標紅提示。

無論是避免“版本搞混”帶來的設計失誤，還是杜絕“料號對不上”的生產風險，這兩個工具都能成為大家工作流中的得力助手。尤其是面對復雜項目或多版本管理時，自動化比對不僅能省下大量手動核對時間，更能提升準出信心。

華秋DFM始終致力于從設計到生產環節的“協同增效”，無論是視圖審查、阻抗計算，還是本期介紹的比對工具，都希望幫助工程師們更順暢地完成設計驗證與生產準備。

還沒體驗過的小伙伴，歡迎下載華秋DFM軟件，親自試試這些實用功能～也歡迎在評論區留言大家想了解的功能模塊，說不定下一期就是為你而寫哦！

華秋DFM軟件最新下載地址（復制到電腦瀏覽器打開）：

https://dfm.elecfans.com/dl/software/hqdfm.zip?from=DFMGZH

華秋DFM軟件是國內首款免費PCB可制造性和裝配分析軟件，擁有1200+細項檢查規則。基本可涵蓋所有可能發生的制造性問題，能幫助設計工程師在生產前檢查出可制造性問題，且能夠滿足工程師需要的多種場景，將產品研制的迭代次數降到最低，減少成本。
