Hi，各位華秋DFM的小伙伴們，我們又見面啦～

上一期我們一起探索了軟件中的兩大比對工具——“文件對比”與“BOM比對”（戳這里回顧：華秋DFM軟件丨操作教程——工具菜單-比對功能篇），幫助大家在設計評審和生產準備階段快速定位差異，避免因版本不一致或物料信息錯誤帶來的風險。很多工程師反饋說，這類實用小工具確實在日常工作中幫了大忙，也為團隊協作把關多了一道“安心鎖”。

其實，除了在設計后期做好文件比對之外，設計文件的規范輸出與高效管理，同樣是生產前不可或缺的一環。常常有用戶向我們咨詢：

“華秋DFM軟件支持哪些設計文件格式？”

“導出坐標文件具體該怎么操作？”

“能不能直接把PCB轉為Gerber文件，方便發給板廠？”

……

這些問題，其實都指向了軟件中一個看似基礎、卻極為重要的功能板塊——

沒錯，今天我們就來系統性地梳理一下，在菜單欄的“文件”選項中，從打開、新建，到各類導出、輸出功能，它們分別適用于哪些場景、該如何使用，以及它們背后所承載的生產意圖。

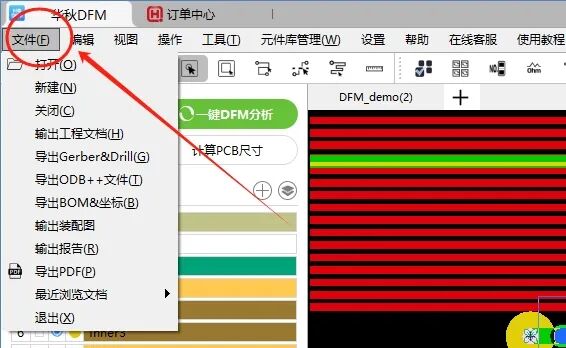

“文件”板塊：你的設計數據“調度中心”

“文件”菜單作為華秋DFM軟件的入口與出口，幾乎貫穿了整個設計審查與輸出流程。我們可以將其功能大致分為三類：

1、基礎文件操作

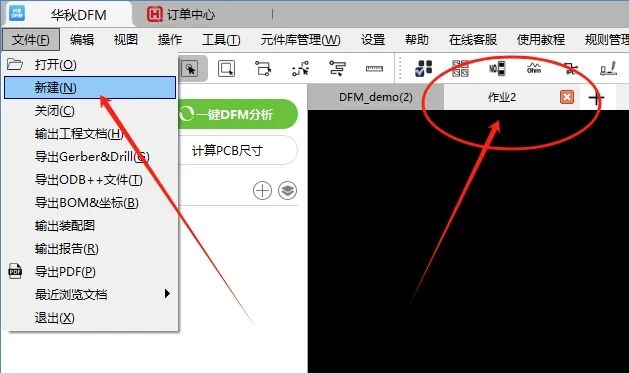

●打開/新建/關閉

支持多種主流設計文件格式（如.pcbdoc、.brd、ODB++等）；也支持直接新建JOB窗口，在不同JOB中加載不同的文件，便于提升工作效率、快速開啟審查流程；點擊“關閉”時，僅關閉當前打開的JOB窗口文件。

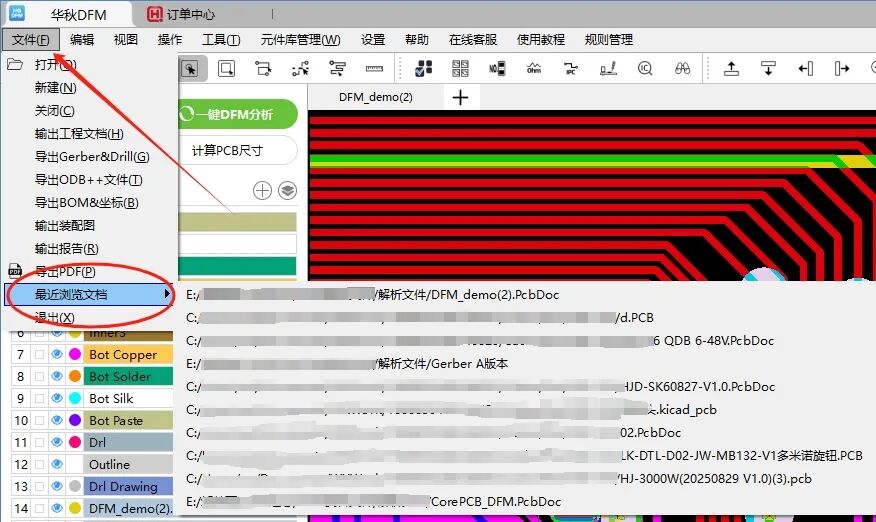

●最近瀏覽文檔

可保存10個最近打開過的文件，無需再去本地盤找文件，方便快速瀏覽歷史記錄，提升連續作業效率。

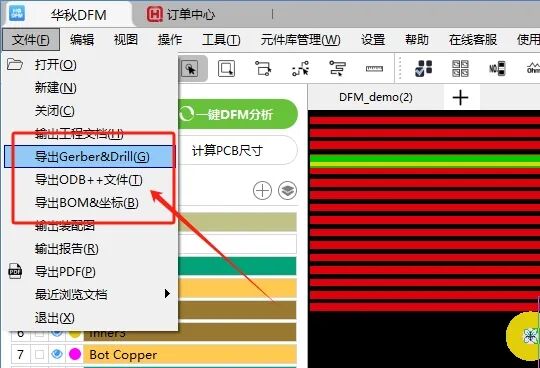

2、核心生產文件導出

這一部分是工程師最常用到的功能，也是設計數據與生產制造之間的“翻譯官”。

● 導出Gerber & Drill

作用：將PCB設計文件轉換為板廠通用的光繪格式與鉆孔數據。

場景：發板生產前，用于生成標準加工文件，確保設計意圖準確傳遞。

● 導出ODB++文件

作用：輸出包含層疊結構、網絡、元件等完整制造信息的ODB++數據集。

場景：部分高端板廠或自動化程度較高的產線會要求此類結構化數據，便于工藝解析。

● 導出BOM & 坐標

作用：一鍵生成貼片加工所需的物料清單（BOM）與元件坐標文件。

場景：為SMT貼片環節提供標準格式的裝配數據，大幅節省人工整理時間。

3、輔助輸出與文檔生成

● 輸出工程文檔

該功能主要用于保存用戶在華秋DFM軟件上，對原文件中所做的一切新增、修改和編輯等的操作（僅可另行保存，原文件并不會同步改變）。

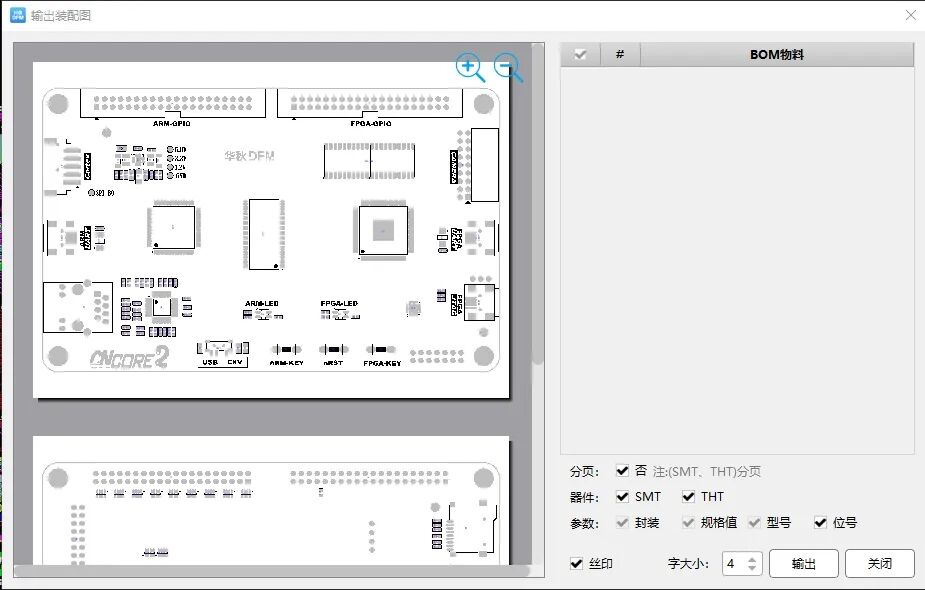

● 輸出裝配圖

為產品的裝配、檢驗和使用等提供技術依據。輸出的文件為PDF文檔格式，打開裝配圖的PDF文檔，在搜索欄搜索元器件位號，可直接找到元器件所在的位置。

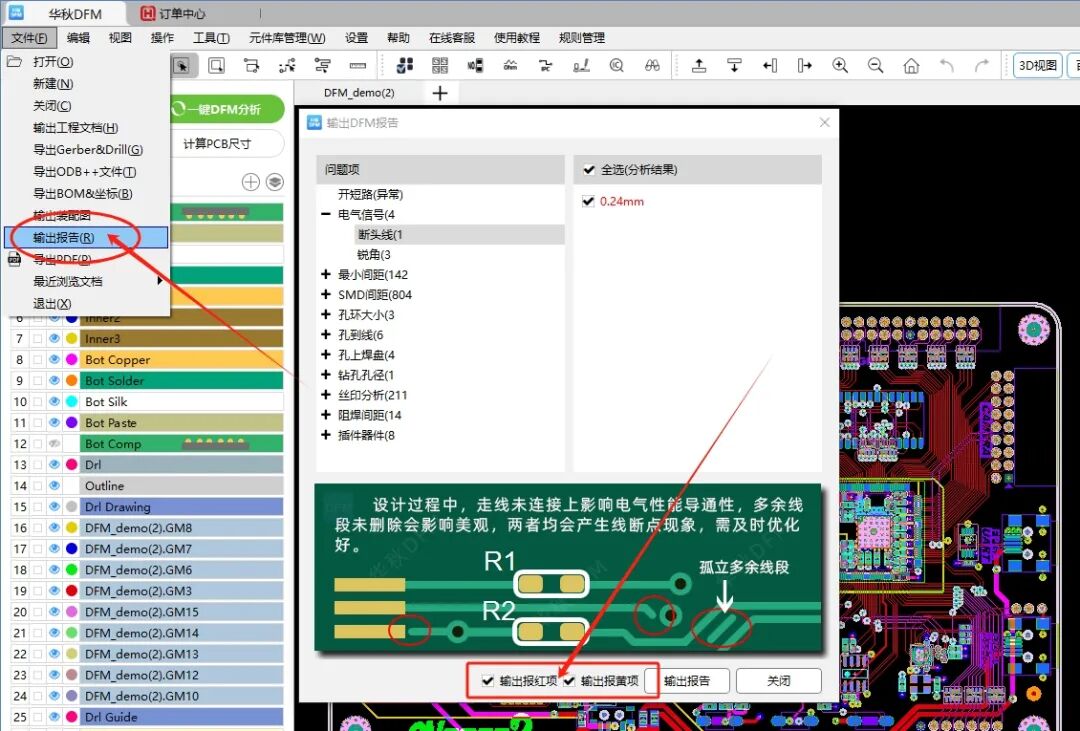

● 輸出報告

該操作之前，需要先做“一鍵DFM分析”，完成分析后，可制造性分析報告內容可選擇性導出，且保存為PDF文檔，可用于歸檔、團隊協作或提交問題反饋。

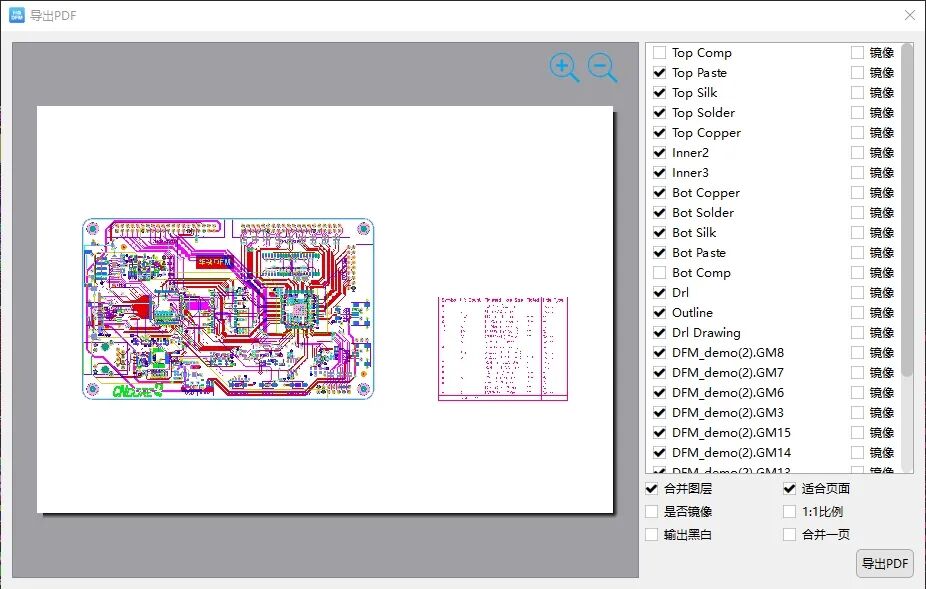

● 導出PDF

此功能為生產提供所需要使用的每層圖紙。輸出圖紙技巧，可根據需求的輸出效果做選擇，功能分別為合并圖層、適合頁面、是否鏡像、1:1比例、輸出黑白、合并一頁。根據功能的選擇，輸出的圖紙效果不一樣。

● 退出

點擊“退出”，直接退出整個軟件操作。

實用技巧：用好“文件”，讓輸出更省心

在實際操作中，合理使用“文件”菜單中的各項功能，能夠有效減少設計與生產之間的溝通成本。例如：

●格式兼容性強

無論你是用Altium Designer、PADS還是Allegro設計的文件，華秋DFM都能順暢打開，并支持一鍵快速轉出為Gerber文件。

●輸出工程文檔

該功能可將當前分析項目及相關設置打包保存，便于后續調用或團隊交接。

●數據一致性保障

通過軟件直接導出的BOM與坐標文件，能與原始設計高度匹配，避免手動填寫錯誤。

總結：規范輸出，是順利生產的第一步

從打開設計，到輸出各類生產文件，再到生成可視化報告——“文件”菜單就像一位可靠的生產準備助手，幫助大家在設計到制造的最后一個環節，把好“數據規范關”。

華秋DFM軟件始終致力于在設計與制造之間搭建高效、精準的橋梁。無論是前期分析、中間審查，還是最后的文件輸出，我們都希望用更智能、更貼合工程師習慣的方式，幫助大家提升工作效率，減少生產隱患。

★ 還沒體驗過這些功能？

歡迎下載華秋DFM軟件，親自試一試這些實用的“文件”操作～也歡迎在評論區留下你感興趣的功能或使用疑問，小編會積極為大家解答！
