LM51770-Q1 是一款四開關降壓-升壓控制器。如果輸入電壓高于、等于或低于調整后的輸出電壓，則器件提供穩壓輸出電壓。在省電模式下，該器件由于其低靜態電流而支持低輸出負載的高效率。在省電模式下，該器件在整個輸出電流范圍內支持接近 99% 效率的高效率。LM51770-Q1 以固定開關頻率運行，該頻率通過 RT 或 SYNC 引腳設置。在降壓、升壓和降壓-升壓工作期間，開關頻率保持不變。集成和可選的平均電流監視器有助于監控和限制 LM51770-Q1 的輸入和輸出電流。此功能還支持使用恒流 （CC） 和恒壓 （CV） 為備用電源元件（如電池或電容器）充電。
*附件：lm51770-q1.pdf

特性

• 3.5V 至 80V 的寬輸入范圍（絕對最大值 85V）
  • 當 V（BIAS） > 3.5V 時，最小 2.8V
• 輸出電壓范圍為 3.3V 至 78V
• 3μA的低關斷IQ
• 工作IQ低至60μA
• 3% 的反向限流精度，可實現精確的充電電流
• 平均輸入和輸出電流監控器或限制器
• PWM 或模擬輸入信號的動態輸出電壓跟蹤
• 可選擇省電模式 （PSM），實現高輕負載效率
• 兩個集成高壓電源LDO，具有自動選擇功能
• 2A 峰值電流邏輯電平柵極驅動器，集成自舉二極管和自舉電壓保護
• 所有工作模式（升壓、降壓-升壓、降壓）的固定頻率
  • 強制PWM模式可選
  • 開關頻率高達 2MHz，適用于小尺寸解決方案和元件
  • 外部時鐘同步
• 可選擇擴頻作
• 可調節欠壓保護
• 打嗝過流和短路保護
• 符合 AEC-Q100 標準，適用于汽車應用
  • 測試溫度等級 1：–40°C 至 +150°C

參數

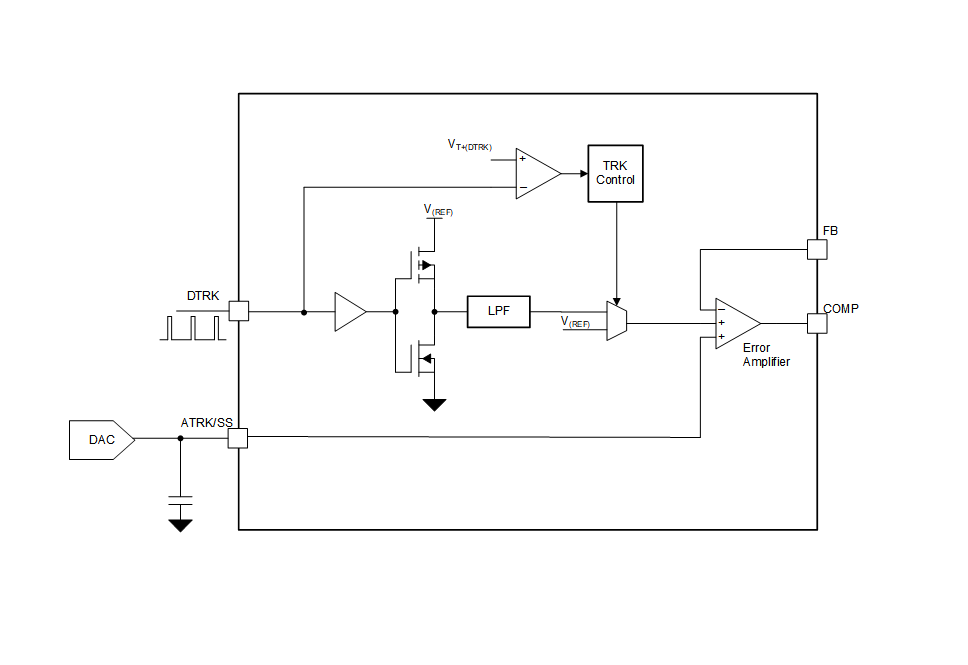

方框圖

?1. 核心特性?

• ?寬輸入電壓范圍?：3.5V至80V（絕對最大值85V），支持降壓、升壓和升降壓模式。
• ?高效能?：輕載時可選節能模式（PSM），效率高達99%；固定開關頻率（最高2MHz），支持外部時鐘同步。
• ?高精度控制?：3%反向電流限制精度，集成輸入/輸出電流監控及限流功能。
• ?功能安全?：符合AEC-Q100汽車級認證（-40°C至+150°C），支持功能安全系統設計。

?2. 關鍵功能?

• ?動態電壓跟蹤?：通過PWM或模擬信號實現輸出電壓動態調節。
• ?保護機制?：包括欠壓保護、 hiccup模式過流/短路保護、熱關斷及柵極驅動自舉電壓保護。
• ?集成組件?：內置高壓LDO、2A峰值電流柵極驅動器及斜率補償電路。

?3. 應用場景?

• 汽車電子：信息娛樂系統（Head Unit）、ADAS域控制器、車燈驅動。
• 工業領域：未升壓音頻放大器（帶ANC）、備用電源（電池/電容）的恒流/恒壓充電。

?4. 電氣參數?

• ?靜態電流?：關機模式3μA，運行模式60μA。
• ?驅動能力?：高低邊MOSFET驅動電阻（PMOS 1.3Ω/NMOS 0.6Ω），死區時間19-44ns。
• ?保護閾值?：過壓保護（110% VREF）、欠壓鎖定（1.25V上升閾值）。

?5. 封裝與設計支持?

• ?封裝型號?：DCP038（9.7mm×4.4mm HTSSOP-38引腳）。
• ?設計資源?：提供典型應用電路、布局指南及功能安全文檔。

?6. 對比同類器件?

• 與LM251772-Q1/LM51772-Q1相比，LM51770-Q1支持更高輸入電壓（80V vs 55V/36V）和更靈活的電流監控模式。

?文檔結構?
涵蓋特性、引腳定義、電氣規格、典型性能曲線及詳細應用設計指南，適用于汽車和工業高可靠性電源系統開發。
