BD70522GUL是一個降壓轉換器，具有180nA靜態電流，支持高達500mA的輸出電流。ULP（超低功率）模式的恒定開啟時間（COT）控制提供了卓越的瞬態響應，并通過在10μA負載范圍內提供卓越的輕載效率延長了電池壽命。輸出電壓可以通過VSEL引腳從9個預設電壓中選擇。當輸入電壓接近輸出電壓時，集成電路進入100%接通模式，開關操作停止。

*附件：BD70522GUL.pdf

主要規格

型號 | BD70522GUL-E2

封裝 | VCSP50L1C

包裝形態 | Taping

包裝數量 | 3000

最小獨立包裝數量 | 3000

RoHS | Yes

尺寸圖

特點：

• Nano Energy技術
• 180nA（典型）靜態電流
• 輸出電流為10μA時，效率高達90%
• 高達500毫安的輸出電流
• 9個可選輸出電壓（1.2V、1.5V、1.8V、2.0V、2.5V、2.8V、3.0V、3.2V、3.3V）
• Power good輸出
• 低輸入電壓的100%開啟模式
• VOUT上的放電功能

1．利用Nano Energy技術，實現超低消耗電流180nA

利用凝聚新開發的控制電路、電源IC的模擬元件布局、電源系統工藝0.35μm的BiCDMOS等ROHM在低消耗電流方面的模擬技術優勢而誕生的超低消耗電流技術"Nano Energy"，實現了超低消耗電流180nA。
實現超低消耗電流使得在諸如無負載時（應用待機時）的電池驅動時間比普通產品延長1.4倍。（ROHM調查數據）

2．在更寬的負載電流范圍實現高效率

內置低損耗MOSFET，負載模式搭載根據負載電流自動無縫切換的Seamless Switching Mode Control (SSMC)功能，在消耗電流1μA以下的DC/DC轉換器中，實現90%以上的功率轉換效率（10μA～500mA）。
在眾多電子設備和應用的不同狀態下實現高效率的功率轉換，有助于延長電池的驅動時間。

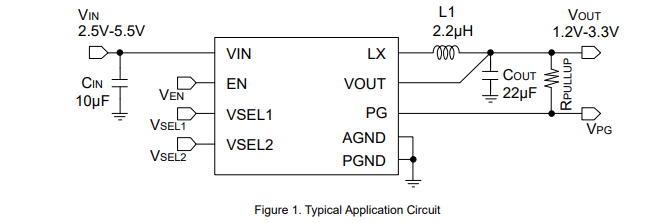

典型應用電路

總結

ROHM BD70522GUL 以 “超低功耗 + 高集成 + 小封裝” 為核心競爭力，通過 Nano Energy?技術與 ULP 模式，在輕載場景下實現高效轉換，適配電池供電設備的長續航需求。設計中需重點關注電源防護、布線優化與被動器件選型，可充分發揮其在低功耗場景的優勢，縮短產品開發周期，同時滿足能效與空間需求。
