TPS543021是一個 4.5V 至 28V 輸入電壓范圍、3A 同步降壓轉換器。該器件包括兩個集成開關 FET、內部環路補償和 5ms 內部軟啟動，以減少元件數量。

通過集成 MOSFET，該TPS543021實現了高功率密度，并在 PCB 上提供了較小的占用空間。TPS543021通過不同的FB電阻配置具有可調節的輸出。
*附件：tps543021.pdf

該TPS543021在PFM（脈沖頻率調制）模式下工作，可實現高輕負載效率并降低功率損耗。該器件采用擴頻功能，可減少電磁干擾 （EMI）。

高側 MOSFET 中的逐周期電流限制可在過載條件下保護轉換器，并通過低側 MOSFET 續流電流限制得到增強，可防止電流失控。如果過流狀態持續的時間超過預設時間，則觸發打嗝模式保護。

特性

• 針對廣泛的應用進行配置
  • 4.5V 至 28V 輸入電壓范圍
  • 高達 3A 的連續輸出電流
  • –40°C 至 150°C 結溫范圍
  • 70ns 最小導通時間
  • ±1% 容差參考電壓 （25°C）
  • 支持低壓差模式
  • 精確啟用
• 高效率
  • 集成75mΩ和35mΩ MOSFET
  • 2μA低關斷，28μA靜態電流
  • 脈沖頻率調制 （PFM） 可實現高輕負載效率
• 易用性
  • 帶內部補償?shù)姆逯惦娏髂Ｊ娇刂?/li>
  • 固定 400kHz 開關頻率
  • 內部 5ms 軟啟動
  • 頻率擴頻以降低 EMI
  • 帶打嗝模式的過流保護
  • 非鎖存保護，用于過熱保護 （OTP）、過流保護 （OCP）、過壓保護 （OVP） 和欠壓鎖定 （UVLO）
  • SOT-563封裝

參數

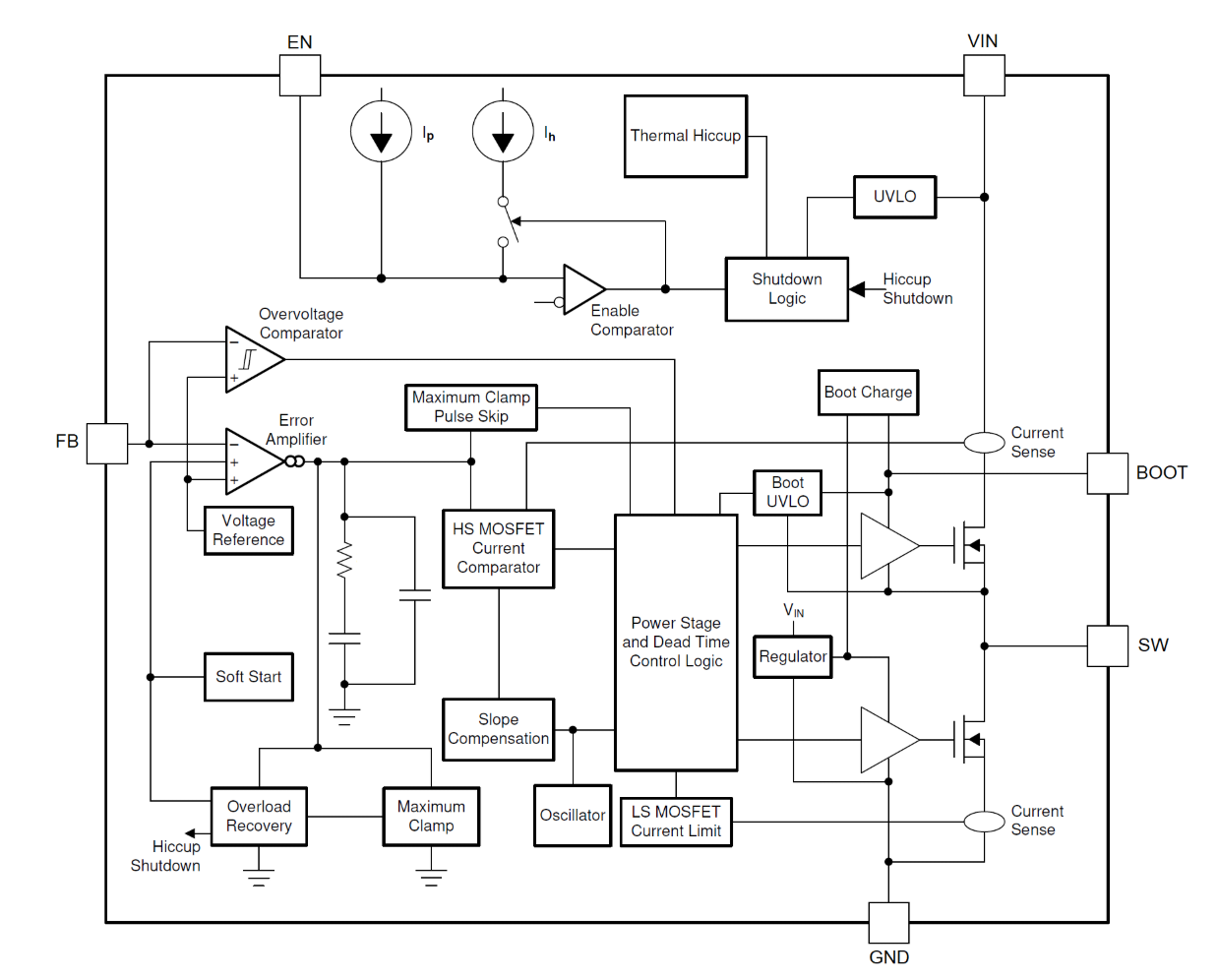

方框圖

?1. 核心特性?

• ?寬輸入范圍?：4.5V至28V輸入電壓，支持3A連續輸出電流，適用于工業、音頻、數字電視等應用。
• ?高效能設計?：集成75mΩ（高側）和35mΩ（低側）MOSFET，輕載時采用PFM模式提升效率，靜態電流低至28μA。
• ?EMI優化?：內置頻率擴展頻譜技術（±6%中心頻率抖動），減少電磁干擾。
• ?保護功能?：過流（OCP）、過壓（OVP）、欠壓鎖定（UVLO）及熱關斷（160°C觸發），支持打嗝模式（Hiccup Mode）保護。

?2. 關鍵參數?

• ?開關頻率?：固定400kHz（CCM模式），支持100%占空比運行。
• ?精度?：±1%參考電壓容差（25°C），內部5ms軟啟動。
• ?封裝?：SOT-563（1.6mm×1.6mm），熱阻θJA為131.2°C/W。

?3. 功能描述?

• ?控制模式?：峰值電流模式控制，集成內部補償簡化設計。
• ?輕載優化?：PFM模式自動激活，降低開關損耗。
• ?可調輸出?：通過FB引腳外部分壓電阻設置電壓（公式：VOUT = VREF × (1 + RFBT/RFBB)）。

?4. 典型應用設計?

• ?輸入電容?：建議≥10μF陶瓷電容，附加0.1μF高頻濾波。
• ?輸出濾波?：電感值10μH（5V輸出），電容30μF（陶瓷材質，考慮降額）。
• ?EN引腳配置?：可外接電阻分壓網絡調整UVLO閾值（計算公式見文檔6.3.5節）。

?5. 保護機制?

• ?過流響應?：高/低側MOSFET逐周期限流，持續故障觸發40ms打嗝重啟。
• ?過熱保護?：160°C關斷，150°C恢復，80ms重啟間隔。

?6. 設計工具支持?

• 推薦使用TI的WEBENCH? Power Designer進行定制化設計，優化效率與布局。
