TPS6286A06D器件是一款高頻、同步、降壓轉換器，提供高效、靈活和高功率密度的設計。在中重負載下，轉換器以脈寬調制 （PWM） 模式運行，并在輕負載下自動進入省電模式運行，以在整個負載電流范圍內保持高效率。該器件還可以強制在PWM模式下工作，以最大限度地減少輸出電壓紋波。與 DCS 控制架構相結合，可實現出色的負載瞬態性能和嚴格的輸出電壓精度。該器件具有電源良好信號，帶有內部上拉電阻至 VIN（對于外部上拉電阻選項，請使用 TPS6286A06）和可調節的軟啟動功能。該設備能夠在 100% 模式下運行。對于故障保護，該器件集成了 HICCUP 短路保護和熱關斷功能。
*附件：tps6286a06d.pdf

特性

• 2.4V 至 5.5V 輸入電壓范圍
• 8mΩ 和 8mΩ 內部功率 MOSFET
• 5.1μA工作靜態電流
• 與其他行業標準設備進行多源
• 1.2MHz開關頻率
• 100% 占空比模式
• 0.7% 輸出電壓精度
• 強制PWM或省電模式
• DCS 控制拓?fù)洌ê愣▽?dǎo)通時間）
• 輸出電壓：
  • 可在 0.6V 至 Vin 范圍內調節（帶外部 FB 分壓器）
  • 固定（通過外部電阻）從 0.4V 到 1.6V
• 輸出電壓放電
• 打嗝短路保護
• 帶內部上拉功能的電源良好指示器
• 熱關斷
• 可調節軟啟動
• –40°C 至 125°C 工作溫度范圍

參數

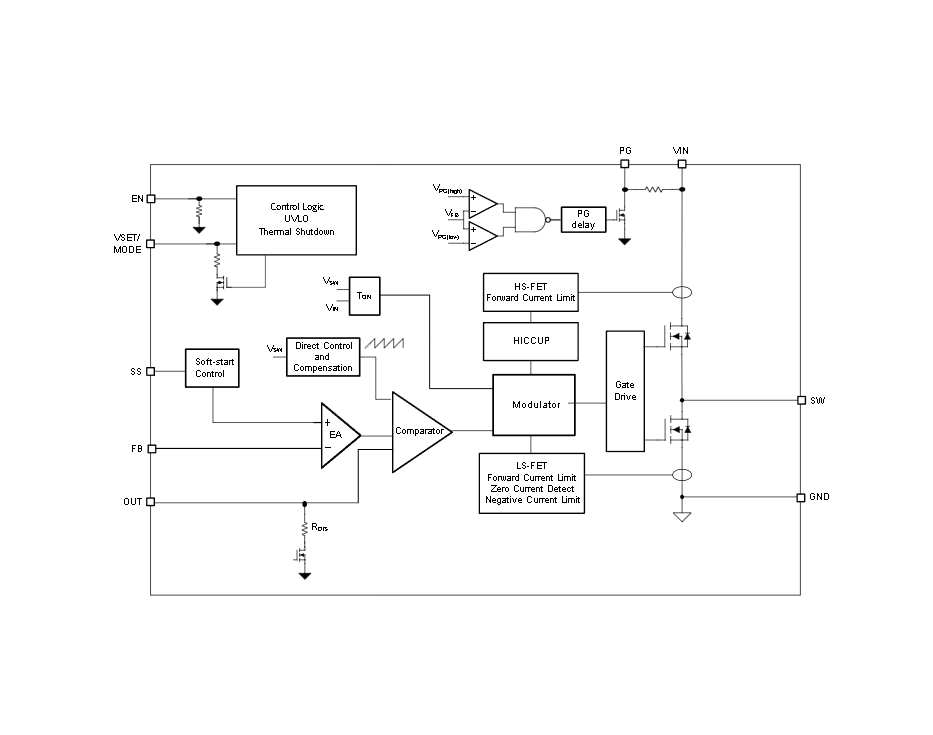

方框圖

?1. 產品概述?
TPS6286A06D是一款高頻同步降壓轉換器，采用DCS-Control拓?fù)浣Y(jié)構，具有高效率、靈活性和高功率密度特性。

• ?輸入電壓范圍?：2.4V至5.5V
• ?輸出電流?：6A（另有8A/10A版本可選）
• ?封裝?：2mm × 3mm QFN（VBM）
• ?關鍵特性?：
  • 5.1μA超低靜態電流
  • 1.2MHz固定開關頻率
  • 支持100%占空比模式（低壓差操作）
  • 0.7%輸出電壓精度
  • 可調軟啟動、熱關斷及短路保護

?2. 核心功能?

• ?工作模式?：
  • ?PWM模式?：中高負載下運行，低輸出紋波。
  • ? 節能模式（PFM） ?：輕載時自動切換，提升效率。
  • ?強制PWM模式?：通過VSET/MODE引腳配置，適用于噪聲敏感場景。
• ?電壓設置?：
  • 通過外部電阻分壓器（FB引腳）或VSET/MODE引腳電阻配置固定/可調輸出電壓（0.4V至Vin）。
• ?保護機制?：
  • 打嗝式短路保護（HICCUP）、欠壓鎖定（UVLO）、熱關斷。

?3. 典型應用?

• ?目標設備?：Wi-Fi接入點、網絡攝像頭、FPGA/CPU內核供電等。
• ?典型電路?：
  • 輸入/輸出電容：10μF（輸入）、22μF×2（輸出）
  • 電感：470nH（推薦Coilcraft XGL5020-471ME）

?4. 性能數據?

• ?效率?：
  • 最高95%（5V輸入，1.2V輸出，中載條件）。
  • 輕載時PFM模式效率顯著優于強制PWM模式。
• ?負載調整率?：±1%（全負載范圍）。

?5. 設計要點?

• ?布局建議?：
  • 優先縮短輸入電容與芯片的路徑，降低寄生電感。
  • 反饋電阻（R1/R2）需靠近FB引腳以減少噪聲干擾。
• ?選型參考?：
  • 電感飽和電流需高于峰值電流20%-30%。
  • 輸出電容推薦X7R/X5R材質陶瓷電容（30μF-200μF有效容值）。

?6. 文檔結構?

• 包含特性、引腳定義、電氣參數、典型曲線、應用設計及封裝信息等章節，完整覆蓋硬件設計需求。
