TPS546E25W器件是一款高度集成的降壓轉換器，采用D-CAP4控制拓撲結構，可實現快速瞬態響應。所有可編程參數都可以通過 PMBus 接口進行配置，并作為新的默認值存儲在 NVM 中，以最大限度地減少外部元件數量。引腳帶選項允許配置為初級或次級、堆疊位置和堆疊編號、DCM（僅單相）或FCCM、過流限制、故障響應、內部或外部反饋電阻、輸出電壓選擇或范圍、開關頻率和補償。

支持 1MHz 時鐘的 PMBus 接口提供了一個方便的標準化數字接口，用于配置以及關鍵參數（包括輸出電壓、輸出電流和內部芯片溫度）的遙測。根據系統要求，可以將對故障條件的響應設置為重新啟動、鎖存或忽略。兩個、三個和四個TPS546E25W器件可以互連，在單個輸出上提供高達 50A 的電流。
*附件：tps546e25w.pdf

該TPS546E25W可選擇通過VDRV和VCC引腳使用外部5V電源過驅動內部4.5V LDO，以提高效率，降低功耗，并以較低的輸入電壓啟動。

該TPS546E25W是一種無鉛器件，符合RoHS標準，無豁免。

特性

• 2.7V至18V輸入電壓，帶外部偏置
• 4V 至 18V 輸入電壓，無外部偏置
• 0.4V 至 5.5V 輸出電壓
• 支持50A單相（默認禁用堆疊）
• Rdson_HS = 2.6mΩ，Rdson_LS = 1mΩ
• 400kHz至2MHz工作頻率（通過引腳帶進行四個分立設置，通過PMBus進行附加設置）
• PMBus 可編程
  • 符合 PASSKEY 安全功能的 1.5 版
  • 輸入電壓、輸出電壓、輸出電流、溫度遙測
  • 可編程過流、過壓、欠壓、過溫保護
  • 在堆疊配置中包括單個命令寫入功能
  • 擴展寫保護功能
  • 用于存儲配置設置的非易失性存儲器
• 對輸出電壓進行編程的兩種方法
  • 內部電阻分壓器（分立設置），啟動電壓通過引腳捆扎選擇
  • 外部電阻分壓器（連續設置），啟動電壓由 VBOOT 選擇
• 精密基準電壓源和差分遠程檢測，可實現高輸出精度
  • ± 0°C 至 85°C 結點范圍內的 0.5% DAC 精度
  • ± –40°C 至 125°C 結的 VOUT 容差為 0.85%
• 僅單相可選 FCCM/DCM
• 通過引腳捆扎，無需 PMBus 通信即可啟動
• 安全啟動到預偏置輸出
• 0.5ms至16ms可編程軟啟動時間
• D-CAP4 控制拓撲結構具有快速瞬態響應，支持所有陶瓷輸出電容器
• 可編程內部環路補償
• 可選的逐周期谷值電流限制
• 漏極開路電源良好輸出

參數

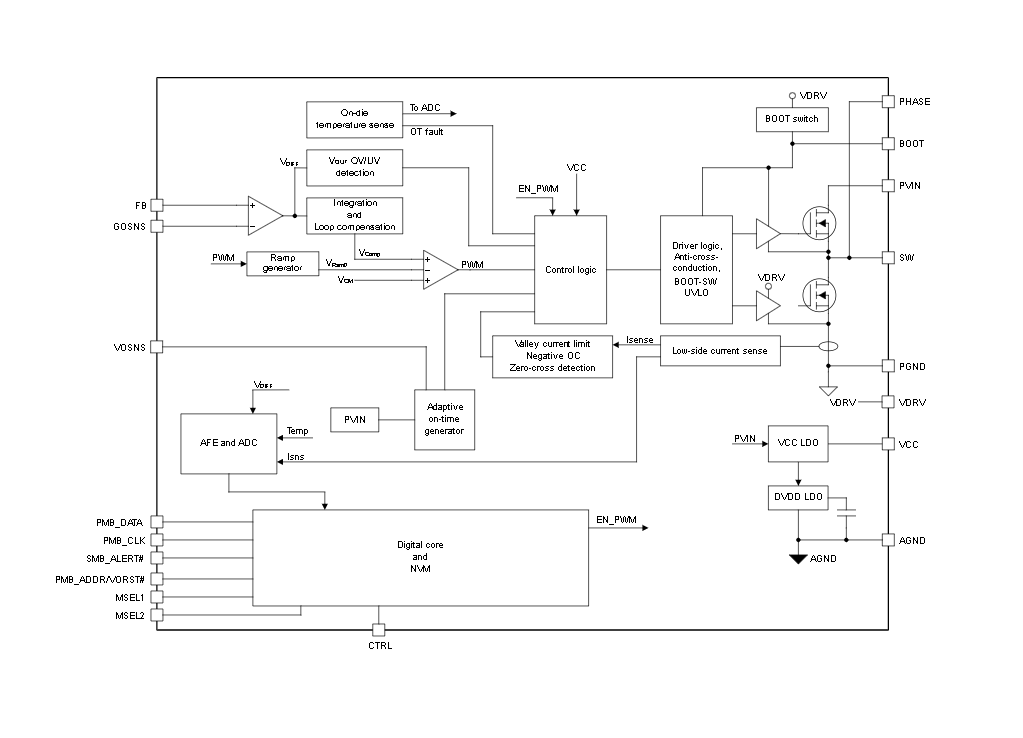

方框圖

?1. 產品概述?
TPS546E25W是一款高集成度PMBus可編程同步降壓轉換器，采用D-CAP4控制拓撲，具有快速瞬態響應特性。主要特點包括：

• ?輸入電壓范圍?：4V至18V（無外部偏置時），2.7V至18V（帶外部偏置）
• ?輸出能力?：支持50A單相輸出（默認禁用堆疊），可通過堆疊配置擴展至多相
• ?效率?：典型效率達90%以上（12V輸入/1.2V輸出/800kHz條件下）
• ?封裝?：37引腳WQFN-FCRLF（5mm×6mm）

?2. 核心特性?

• ?PMBus接口?：支持Rev 1.5協議，具備PASSKEY安全功能，可編程參數包括：
  • 輸出電壓、電流限制、開關頻率（400kHz至2MHz）
  • 過壓/欠壓/過溫保護閾值及響應方式
  • 非易失性存儲（NVM）保存配置
• ?靈活的輸出配置?：
  • 內部電阻分壓（離散設置）或外部電阻分壓（連續調節）
  • 差分遠端電壓檢測，精度±0.5%（0°C至85°C）
• ?保護功能?：
  • 可編程故障響應（重啟、鎖存或忽略）
  • 固定過壓保護（OVF）閾值選項
  • 熱關斷閾值166°C（典型值）

?3. 典型應用?

• 服務器和云計算POL（負載點）電源
• 硬件加速器
• 網絡接口卡（NIC）

?4. 引腳與功能?

• ?關鍵引腳?：
  • PVIN：功率輸入（4V-18V）
  • VCC/VDRV：內部LDO輸出/外部偏置輸入（提升效率）
  • PMB_CLK/DATA：PMBus通信接口
  • ISHARE/TRIGGER：多器件堆疊同步接口
• ?控制選項?：通過引腳電阻配置啟動電壓、頻率、補償?shù)葏?shù)。

?5. 電氣特性?

• ?功率級?：
  • 高邊MOSFET導通電阻2.6mΩ（典型值）
  • 低邊MOSFET導通電阻1mΩ（典型值）
• ?保護閾值?：
  • 過流保護可編程范圍12A至60A
  • 過溫警告閾值95°C至130°C（5°C步進）

?6. 設計支持?

• 提供軟啟動時間（0.5ms至16ms）、輸出電壓轉換速率（8.8mV/μs至123mV/μs）等可調參數。
• 布局指南強調高頻路徑優化和散熱設計（結至環境熱阻26°C/W）。
