前言

為助力開發者高效開展創龍科技研發評估板的 Linux-RT 應用開發，本文先對比分析系統實時性，再測試不同 CPU 狀態下 Linux-RT 性能，同時提供兩類典型開發案例，詳解測試流程、編譯方法及核心代碼，幫助開發者掌握 Linux-RT 系統應用開發要點，保障評估板實時性應用穩定實現。

主要通過Cyclictest延遲檢測工具，以及基于Linux-RT的應用程序評估Linux-RT系統的實時性，適用開發環境如下：

Windows開發環境：Windows 7 64bit、Windows 10 64bit

開發環境：VMware16.2.5、Ubuntu20.04.6 64bit

U-Boot：U-Boot-2017.09

Kernel：Linux-RT-5.10.160

LinuxSDK：LinuxSDK-[版本號]（基于rk3588_linux_release_v1.2.1_20230720）

我司默認使用的是Linux內核，同時提供了Linux-RT內核位于產品資料“4-軟件資料DebianKernelimagelinux-5.10.160-[版本號]-[Git系列號]”目錄下。請按照如下方法替換為L(zhǎng)inux-RT內核。

將Linux-RT內核鏡像boot-rt.img拷貝至評估板文件系統任意目錄下。執行如下命令，替換內核鏡像至系統啟動卡，評估板重啟生效。

備注：mmcblk1p3為系統啟動卡對應的設備節點，如需固化至eMMC，請將設備節點修改為mmcblk0p3。

Target# dd if=boot-rt.img of=/dev/mmcblk1p3

Target# sync

Target# reboot

圖 1

圖 2?Linux-RT內核

我司提供的Linux-RT內核應用了開源的RT PREEMPT機制進行補丁。PREEMPT_RT補丁的關鍵是最小化不可搶占的內核代碼量，同時最小化必須更改的代碼量，以便提供這種附加的可搶占性。Linux-RT內核增加PREEMPT_RT補丁后，增加了系統響應的確定性和實時性，但是代價是CPU性能降低。

Linux-RT內核與普通Linux內核相比，幾個主要的相同之處是：

具有相同的開發生態系統，包括相同工具鏈、文件系統和安裝方法，以及相同的POSIX API等。

仍然存在內核空間和用戶空間的劃分。

Linux應用程序在用戶空間中運行。

Linux-RT內核與普通Linux內核在常規編程方式上的幾個主要不同之處是：

調度策略。

優先級和內存控制。

基于Linux-RT內核的應用程序使用了調度策略后，系統將根據調度策略對其進行調優。

Linux系統實時性測試

本章節主要介紹使用Cyclictest延遲檢測工具測試Linux系統實時性的方法。Cyclictest是rt-tests測試套件下的一個測試工具，也是rt-tests下使用最廣泛的測試工具，一般主要用來測試內核的延遲，從而判斷內核的實時性。

Cyclictest常用于實時系統的基準測試，是評估實時系統相對性能的最常用工具之一。Cyclictest反復測量并精確統計線程的實際喚醒時間，以提供有關系統的延遲信息。它可測量由硬件、固件和操作系統引起的實時系統的延遲。

為了測量延遲，Cyclictest運行一個非實時主線程（調度類SCHED_OTHER），該線程以定義的實時優先級（調度類SCHED_FIFO）啟動定義數量的測量線程。測量線程周期性地被一個到期的計時器（循環報警）所定義的間隔喚醒，隨后計算有效喚醒時間，并通過共享內存將其傳遞給主線程。主線程統計延遲值并打印最小、最大和平均延遲時間。

參考鏈接：https://wiki.linuxfoundation.org/realtime/documentation/howto/tools/cyclictest/start?s[]=cyclictest。

Linux、Linux-RT實時性對比

本次測試結合Iperf和Cyclictest工具，對比測試基于Linux-RT-5.10.160內核和Linux-5.10.160內核的系統實時性能。此處使用Iperf工具不斷觸發系統中斷，提高中斷處理負載，以便更好測試系統實時特性。

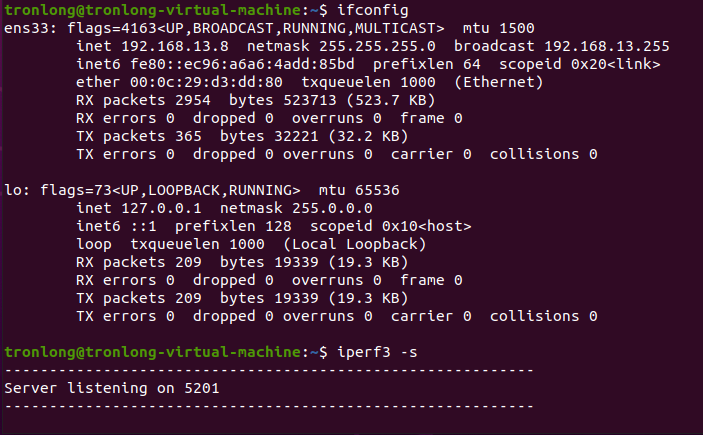

在Ubuntu執行如下命令查看IP地址，并以服務器模式啟動Iperf測試。

Host# ifconfig

Host# iperf3 -s

圖 3

分別使用Linux-RT-5.10.160內核和Linux-5.10.160內核啟動評估板，執行如下命令以客戶端模式啟動Iperf，并連接至服務器端（Ubuntu系統）。"192.168.13.8"為Ubuntu的IP地址，"-t3600"設置測試時間為3600秒，"&"表示讓程序在后臺運行。

Target# iperf3 -c 192.168.13.8 -d -t3600 > /dev/null 2>&1 &

圖 4

評估板文件系統默認已提供Cyclictest工具，進入評估板文件系統，執行如下命令使用Cyclictest工具測試系統實時性。

Target# stress --cpu 8--io 8--vm 8--vm-bytes 64--timeout 620s &

Target# cyclictest -t5 -p98 -m -D10m

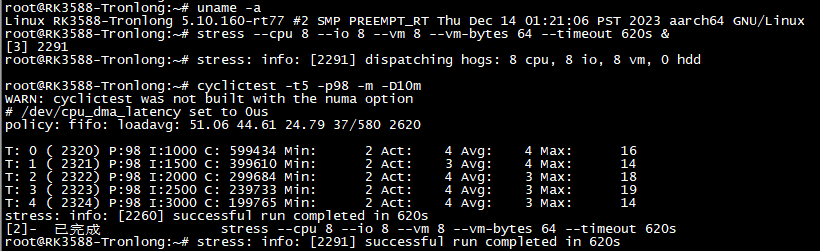

圖 5?Linux-RT-5.10.160內核測試結果

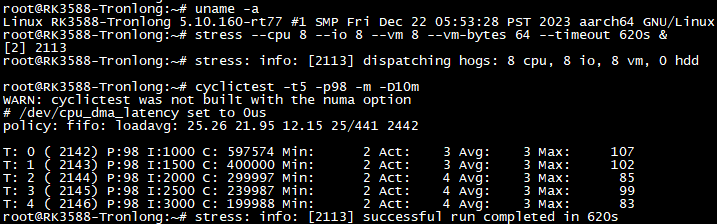

圖 6?Linux-5.10.160內核測試結果

對比測試數據，可看到基于Linux-RT-5.10.160內核的系統的延遲更加穩定，平均延遲、最大延遲更低，系統實時性更佳。

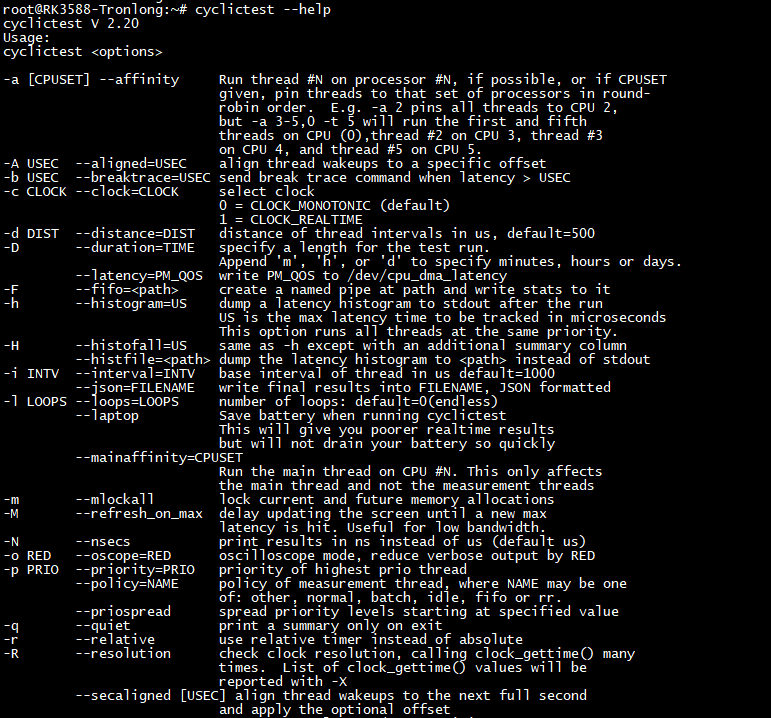

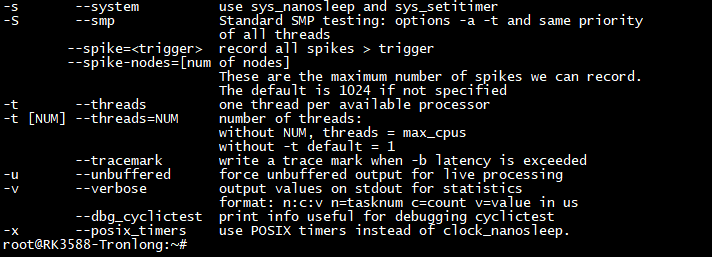

Cyclictest命令參數解析可執行"cyclictest --help"查看，如下圖所示。

圖 7

圖 8

Linux-RT性能測試

本次測試分別在CPU空載、滿負荷（運行stress壓力測試工具）、隔離CPU核心的情況下，對比評估Linux-RT內核的系統實時性。

CPU空載狀態

評估板上電啟動，進入評估板文件系統執行如下命令，修改內核printk日志等級，避免內核打印信息影響實時測試。

Target# echo 1 > /proc/sys/kernel/printk

調整內存分配策略為“1”，禁止內存過度使用。避免出現OOM(Out-of-Memory) Killer攻擊某些進程而產生延遲，影響測試結果。

Target# echo 1> /proc/sys/vm/overcommit_memory

圖 9

執行如下命令，基于CPU空載狀況下測試系統的實時性。測試指令需運行24小時，請保持評估板長時間穩定工作，測試完成后將生成統計結果no_load_output文件。

Target# cyclictest -m -Sp99 -i1000 -h800 -D24h -q > no_load_output

圖 10

參數解析：

-m：鎖定當前和將來的內存分配；

-S：采用標準SMP測試；

-p：設置線程優先級；

-i：設置線程的基本間隔；

-h：運行后將延遲直方圖轉儲至標準輸出，亦可指定要跟蹤的最大延時時間（以微秒為單位）；

-D：指定測試運行時長，附加m（分鐘）、h（小時）、d（天）指定；

-q：運行時不打印相關信息；

CPU滿負荷狀態

評估板上電啟動，進入評估板文件系統執行如下命令，修改內核printk日志等級，避免內核打印信息影響實時測試。

Target# echo 1 > /proc/sys/kernel/printk

調整內存分配策略為“1”，禁止內存過度使用。避免出現OOM(Out-of-Memory) Killer攻擊某些進程而產生延遲，影響測試結果。

Target# echo 1> /proc/sys/vm/overcommit_memory

圖 11

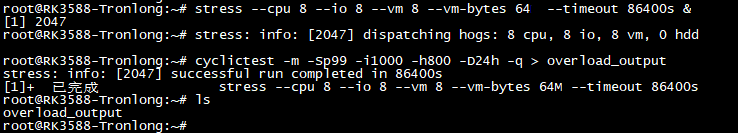

執行如下命令，運行stress壓力測試工具，使得CPU處于滿負荷狀態。再使用cyclictest工具測試CPU滿負荷狀態下的系統實時性能。測試指令需運行24小時，請保持評估板長時間穩定工作，測試完成后將生成統計結果overload_output文件。

Target# stress --cpu 8 --io 8 --vm 8 --vm-bytes 64 --timeout 86400s &

Target# cyclictest -m -Sp99 -i1000 -h800 -D24h -q > overload_output

圖 12

參數解析：

--cpu：指定壓力測試的進程個數；

--io：指定I/O測試的進程個數；

--vm：指定內存測試的進程個數；

--vm-bytes：指定每個內存測試進程中分配內存的大??；

--timeout：指定測試時長；

隔離CPU核心狀態

本次測試以隔離CPU3核心為例，通過降低系統上所運行的其他進程對隔離CPU3產生的延遲影響，確保CPU3進程的正常運行，進而評估Linux-RT內核的系統實時性。

評估板上電啟動前長按"Ctrl + C"進入U(xiǎn)-Boot命令行模式，執行如下命令，修改環境變量，隔離CPU3核心。

U-Boot# setenvbootargs"storagemedia=emmc androidboot.storagemedia=emmc androidboot.mode=normalisolcpus=3"

U-Boot# saveenv

U-Boot# reset

圖 13

進入評估板文件系統，執行如下命令，查看環境變量是否設置成功。

Target# cat /proc/cmdline

圖 14

執行如下命令，修改內核printk日志等級，避免內核打印信息影響實時測試。

Target# echo 1 > /proc/sys/kernel/printk

調整內存分配策略為“1”，禁用內存過度使用。避免出現OOM(Out-of-Memory) Killer攻擊某些進程而產生延遲，影響測試結果。

Target# echo 1 > /proc/sys/vm/overcommit_memory

圖 15

執行如下命令，運行stress壓力測試工具，使得CPU處于滿負荷狀態。再使用taskset工具將cyclictest測試程序運行在CPU3核心，測試CPU3核心滿負荷狀態下的系統實時性能。測試指令需運行24小時，請保持評估板長時間穩定工作，測試完成后將生成統計結果iso_overload_output文件。

Target# stress --cpu 8 --io 8 --vm 8 --vm-bytes 64 --timeout 86400s &

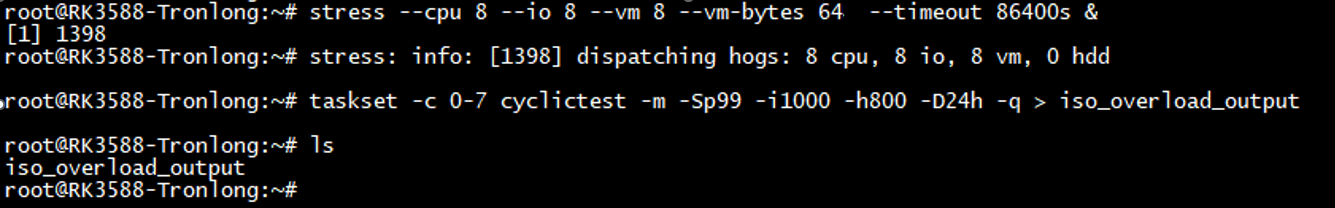

Target# taskset -c 0-7 cyclictest -m -Sp99 -i1000 -h800 -D24h -q > iso_overload_output

圖 16

統計結果分析

我司已提供腳本文件get_histogram.sh用于繪制統計結果直方圖，位于產品資料“4-軟件資料Demolinux-rt-demosCyclictestbin”目錄下，請將該腳本文件拷貝至Ubuntu工作目錄下。

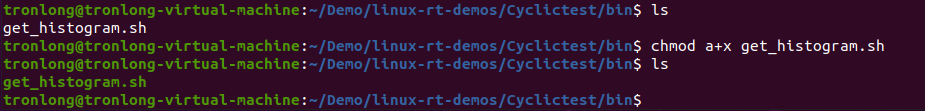

執行如下命令，賦予get_histogram.sh腳本可執行權限。

Host# chmod a+x get_histogram.sh

圖 17

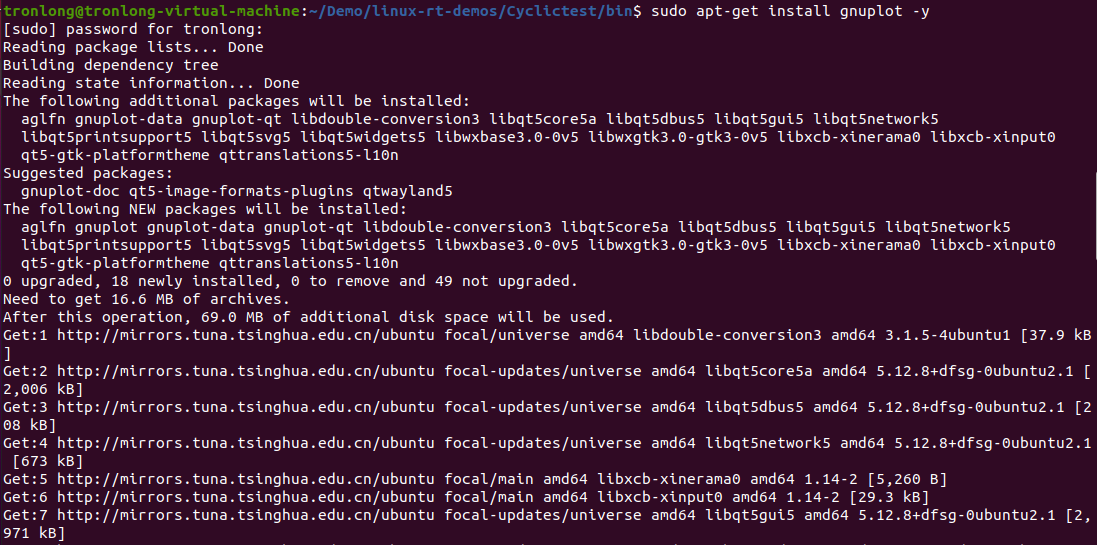

在Ubuntu系統執行如下命令，安裝gnuplot工具。

Host# sudo apt-get install gnuplot -y

圖 18

CPU空載狀態

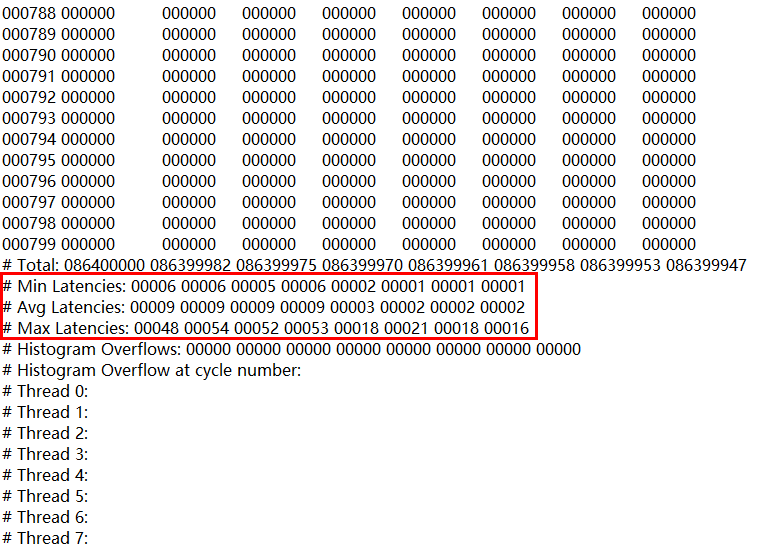

請將CPU空載狀態下的統計結果no_load_output文件拷貝至Windows工作目錄，使用Windows文本工具打開該文件并拖動至文件末尾，可查看Linux系統每個核心(CPU0~CPU7)的最小延遲(MinLatencies)、平均延遲(AvgLatencies)、最大延遲(MaxLatencies)統計結果。

圖 19

請將CPU空載狀態下的統計結果no_load_output文件拷貝至Ubuntu，存放在get_histogram.sh同一目錄下。

執行如下命令，拷貝并修改CPU空載狀態下的統計結果文件名為output，并生成直方圖文件plot.png，請將其拷貝至Windows下打開。

備注：滿負荷狀態統計結果文件overload_output與隔離CPU核心狀態統計結果文件iso_overload_output亦需將文件名修改為output方可生成直方圖文件plot.png。

Host# cp no_load_output output

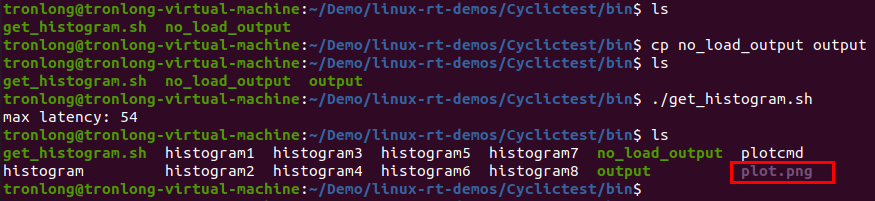

Host# ./get_histogram.sh

圖 20

圖 21

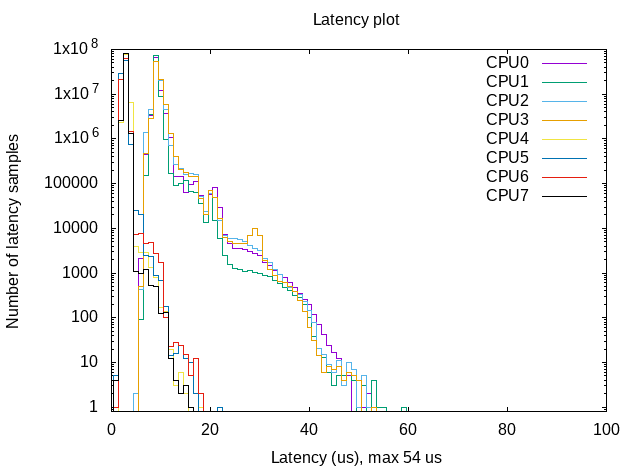

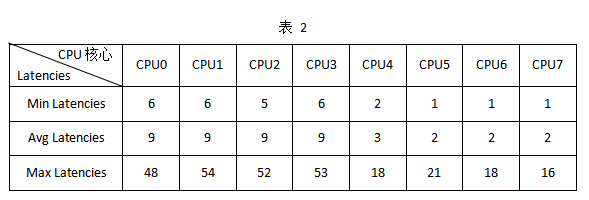

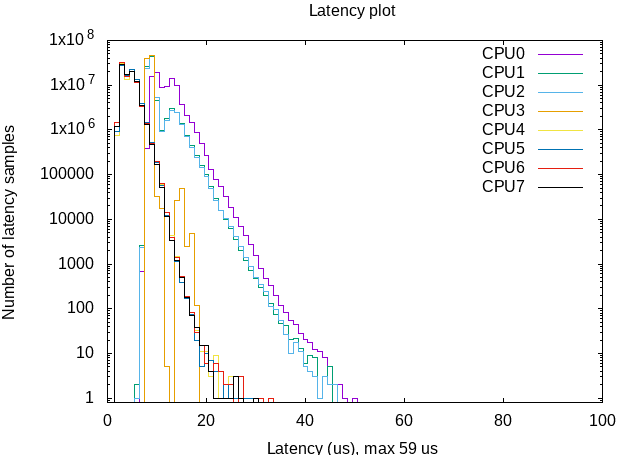

根據統計結果no_load_output文件數據以及結合直方圖，可得主要數據如下表。本次測試中，CPU1核心Max Latencies值最大，為54us，CPU7核心的Max Latencies值最小，為16us。

備注：

CPU0~CPU3為Cortex-A55核心，CPU4~CPU7為Cortex-A76核心。由于Cortex-A76為高性能核心，Cortex-A55為低功耗核心，因此CPU4~CPU7的測試結果會比CPU0~CPU3實時性更好。

測試數據與實際測試環境有關，僅供參考。

1.CPU滿負荷狀態

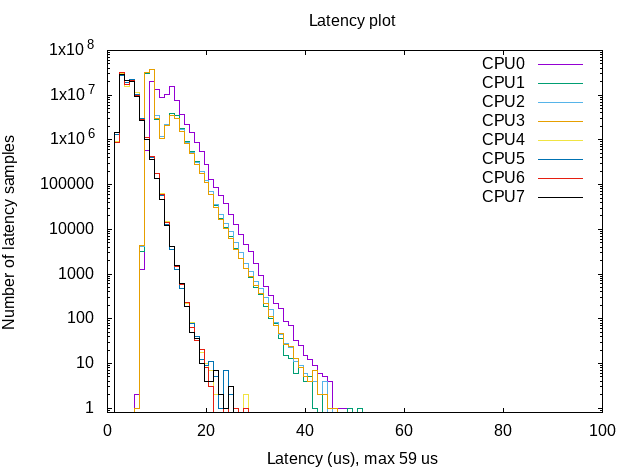

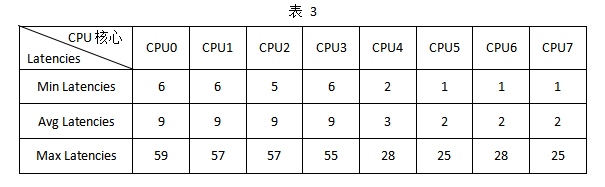

參考如上方法，分析CPU滿負荷狀態下的統計結果如下所示。本次測試中，CPU0核心Max Latencies值最大，為59us，CPU5、CPU7核心的Max Latencies值最小，為25us。

圖 22

2.隔離CPU核心狀態

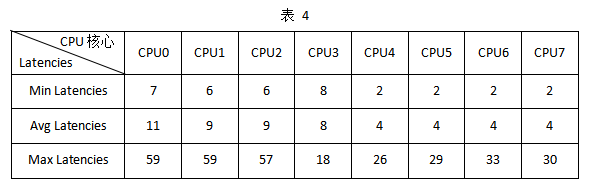

參考如上方法，分析隔離CPU核心狀態下的統計結果如下所示。本次測試中，CPU0、CPU1核心Max Latencies值最大，為59us，隔離CPU3核心的Max Latencies值相比CPU空載狀態、CPU滿負荷狀態時CPU3核心的Max Latencies值最小，為18us。

圖 23

根據CPU空載、CPU滿負荷、隔離CPU核心三種狀態的測試結果可知：當程序指定至隔離的CPU3核心上運行時，Debian系統延遲降低，可有效提高系統實時性。故推薦對實時性要求較高的程序（功能）指定至隔離的CPU核心運行。

rt_gpio_ctrl案例

案例說明

通過創建一個基本的實時線程，在線程內觸發LED的電平翻轉，同時程序統計實時線程的調度延時，并通過示波器測出LED電平兩次翻轉的時間間隔。由于程序默認以最高優先級運行，為避免CPU資源被程序完全占用導致系統被掛起，因此在程序中增加100us的延時。程序原理大致如下：

在Linux-RT內核上創建、使用實時線程。

實時線程中，計算出觸發LED電平翻轉的系統調度延時。

案例測試

本次測試以隔離CPU4核心為例進行演示，評估板上電前長按"Ctrl + C"進入U(xiǎn)-Boot命令行模式，修改環境變量，隔離CPU4核心，保存環境變量后重啟評估板。

U-Boot# setenvbootargs"storagemedia=emmc androidboot.storagemedia=emmc androidboot.mode=normalisolcpus=4"

U-Boot# saveenv

U-Boot# reset

圖 24

進入評估板文件系統，執行如下命令，確認已正確隔離CPU。

Target# cat /proc/cmdline

圖 25

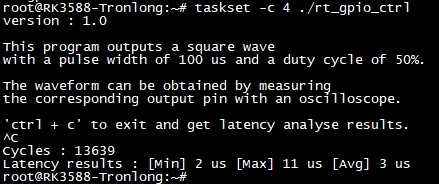

將案例bin目錄下的可執行文件拷貝至評估板文件系統，并執行如下命令運行測試程序，再按"Ctrl + C"退出測試，串口終端將打印程序統計的延遲數據，如下圖所示。

Target# taskset -c 4 ./rt_gpio_ctrl

圖 26

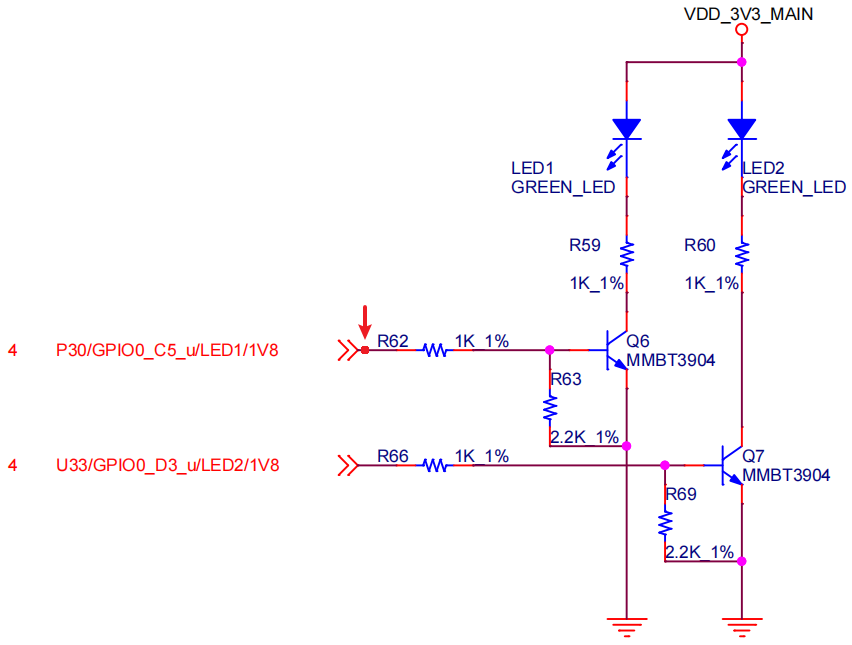

同時使用示波器捕捉LED兩次電平翻轉之間的間隔，即可得到線程調度的延遲，測試點為R62電阻一端。

圖 27

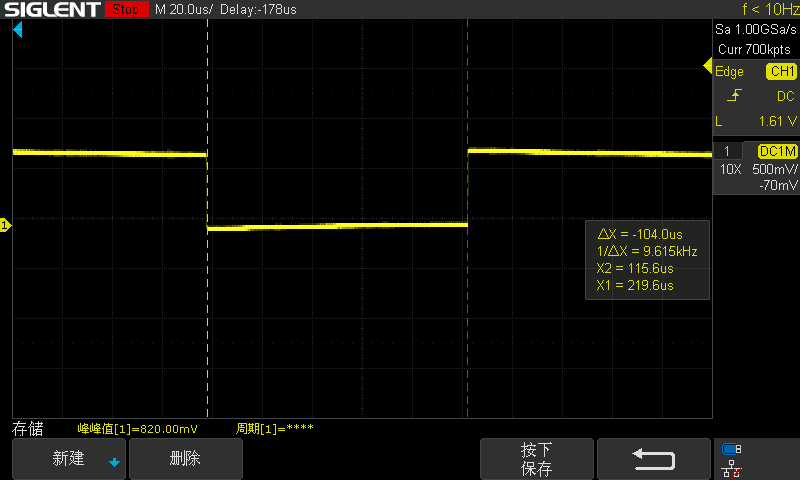

本次測得電平翻轉周期為?x=104us，如下圖所示。由于程序中默認增加了100us的時間延時，因此實際延時應為：104us -100us = 4us，與程序統計打印的Latency results平均值相近。

圖 28

案例編譯

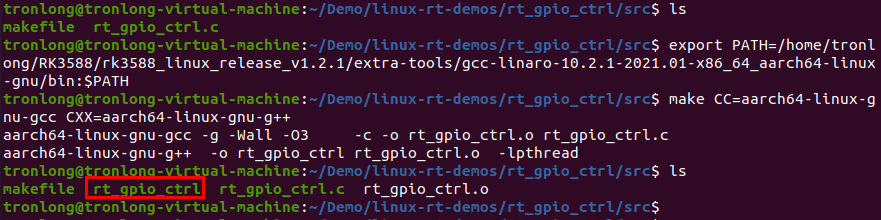

將產品資料“4-軟件資料Demolinux-rt-demosrt_gpio_ctrlsrc”案例源碼拷貝至Ubuntu。進入案例源碼目錄，執行如下命令，編譯案例生成可執行文件。

Host# export PATH=/home/tronlong/RK3588/rk3588_linux_release_v1.2.1/extra-tools/gcc-linaro-10.2.1-2021.01-x86_64_aarch64-linux-gnu/bin:$PATH

Host# make CC=aarch64-linux-gnu-gcc CXX=aarch64-linux-gnu-g++

圖 29

關鍵代碼說明

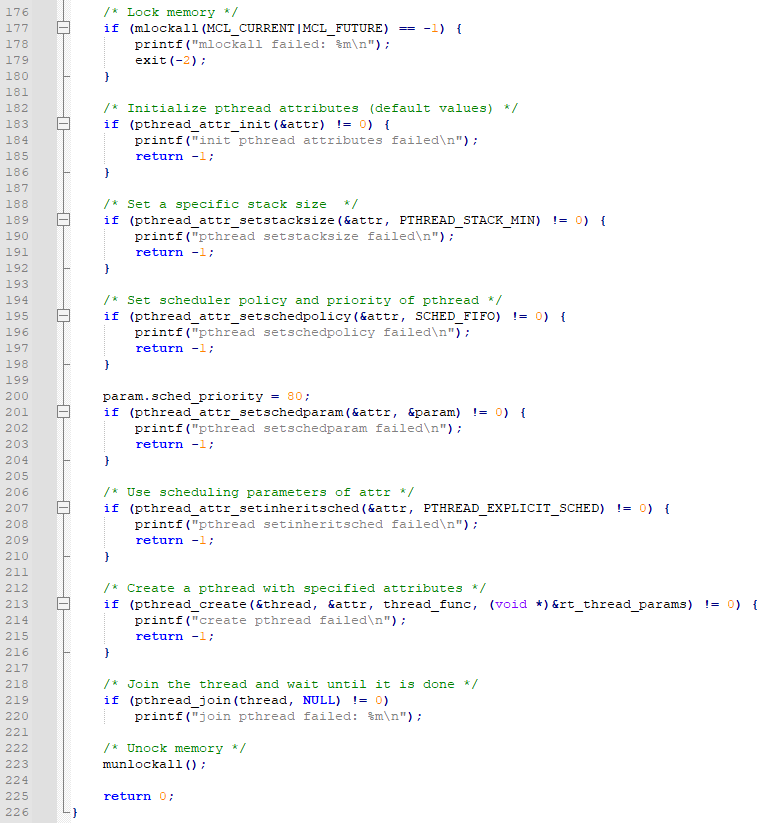

（1）創建實時任務，具體操作包括內存鎖定、線程堆棧內存設置、調度策略和優先級配置等。

圖 30

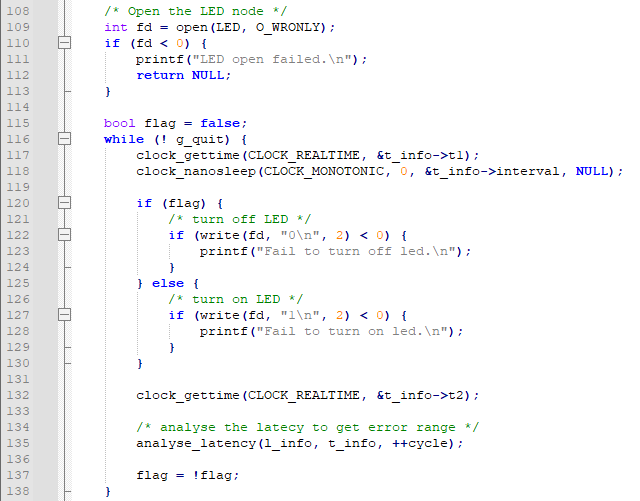

（2）在線程中打開LED文件節點，并對LED狀態進行翻轉。

圖 31

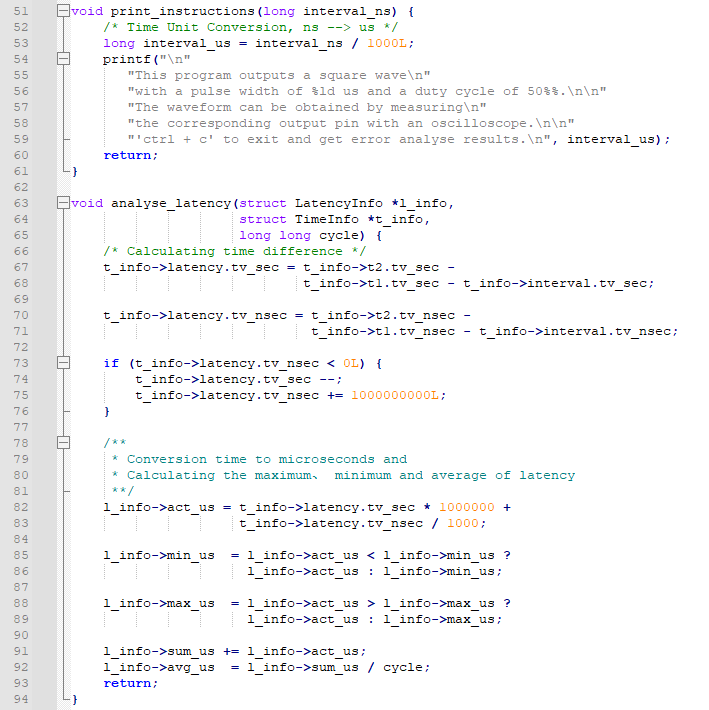

（3）統計調度時間延時情況。

圖 32
