BD9B333GWZ是內置低導通電阻的功率MOSFET的同步整流降壓型DC/DC轉換器。最大可輸出3A的電流。采用輕負載時進行低功耗工作的獨創恒定時間控制方式，適用于要降低待機功耗的設備。振蕩頻率高，適用于小型電感。是恒定時間控制DC/DC轉換器，具有高速負載響應性能。BD9B333GWZ
采用小型CSP封裝，可在大功率密度下減少貼裝面積。
*附件：BD9B333GWZ.pdf

主要規格

型號 | BD9B333GWZ-E2

封裝 | UCSP35L1

包裝形態 | Taping

包裝數量 | 3000

最小獨立包裝數量 | 3000

RoHS | Yes

典型應用電路

特點：

• 輸入電壓范圍：2.7V 至 5.5V
• 輸出電壓范圍：0.6V 至 VIN×0.8V
• 輸出電流：3A（最大值）
• 開關頻率：1.3MHz（典型值）
• 高端 MOSFET 導通電阻：23mΩ（典型值）
• 低端 MOSFET 導通電阻：23mΩ（典型值）
• 待機電流：0μA（典型值）

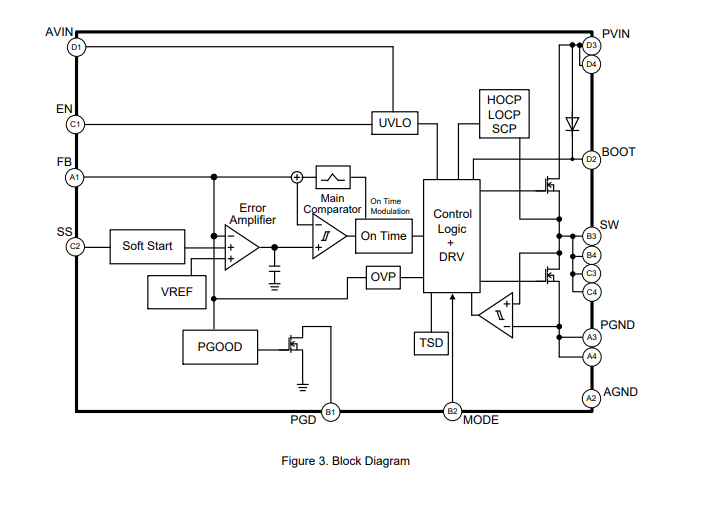

方框圖

核心功能與工作機制

1. 雙?？刂萍夹g（Deep-SLLM+PWM）

• Deep-SLLM 控制（輕載模式） ：當負載電流較小時（如 0.1A），自動切換為非連續導通模式，減少開關次數并降低靜態電流，輕載效率比固定 PWM 模式高 15%-25%（如圖 38、53），適配設備待機低功耗需求。
• PWM 控制（重載模式） ：負載電流較大時（如＞0.5A），采用恒定導通時間控制，通過實時監測輸出電壓調整導通時間，實現高速瞬態響應（如圖 36-37，0.1A→2A 負載跳變時輸出波動?。?，且開關頻率穩定（1.3MHz 典型值），輸出紋波低。

2. 軟啟動與電源良好（PGD）功能

• 軟啟動 ：EN 引腳置高后激活，SS 引腳開路時默認 1ms 啟動時間，外接電容可延長（推薦≤0.01μF），通過控制啟動電流抑制輸出過沖與浪涌電流，保護外部元件。
• PGD（電源良好） ：開漏輸出引腳，需外接 10kΩ-100kΩ 上拉電阻。當 FB 電壓≥90% 基準（0.54V）時，PGD 為高阻態（輸出高）；≤85% 基準（0.51V）時，內部 N-MOS 導通拉低（輸出低），具備 5% 滯回避免誤觸發，便于系統監測電源狀態。

3. 多重保護機制

總結

BD9B333GWZ 作為一款超小型高集成同步降壓 DC/DC 轉換器，以 2.7V-5.5V 寬輸入范圍、3A 輸出能力、Deep-SLLM 雙?？刂坪?UCSP 超小封裝為核心優勢，完美平衡尺寸、效率與可靠性。其低導通電阻 MOSFET（23mΩ）與高頻控制技術（1.3MHz）降低導通與開關損耗，多重保護機制（過流 / 短路 / 過熱等）提升系統安全性，且提供詳細的元件選型與 PCB 布局指南，降低工程設計難度。在實際應用中，需重點關注電流環路最小化、接地隔離與散熱降額，結合輸出電壓需求合理配置反饋電阻與 FB 電容，確保器件在緊湊空間內穩定高效運行，尤其適配對尺寸敏感的消費電子與工業控制設備。
