BD9D320EFJ同步整流降壓型開關穩壓器文檔介紹
BD9D320EFJ是內置低導通電阻的功率MOSFET的同步整流降壓型開關穩壓器。最大可輸出3A的電流。是恒定時間控制DC/DC轉換器，具有高速瞬態響應性能，無需外接的相位補償電路。
主要規格
型號 | BD9D320EFJ-E2
封裝 | HTSOP-J8
包裝形態 | Taping
包裝數量 | 2500
最小獨立包裝數量 | 2500
RoHS | Yes
尺寸圖
特點：
- 同步單相直流 / 直流轉換器
- 恒定導通時間控制
- 過流保護
- 短路保護
- 熱關斷保護
- 欠壓鎖定保護
- 可調軟啟動
- HTSSOP-J8 封裝（背面散熱）

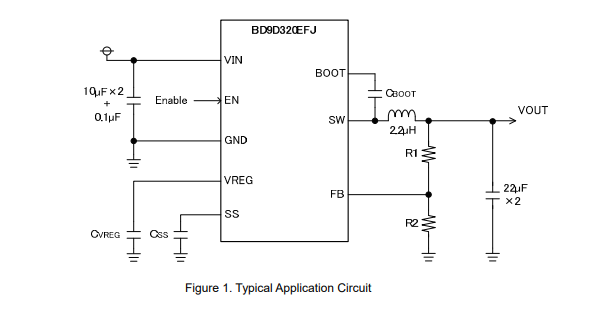

典型應用電路

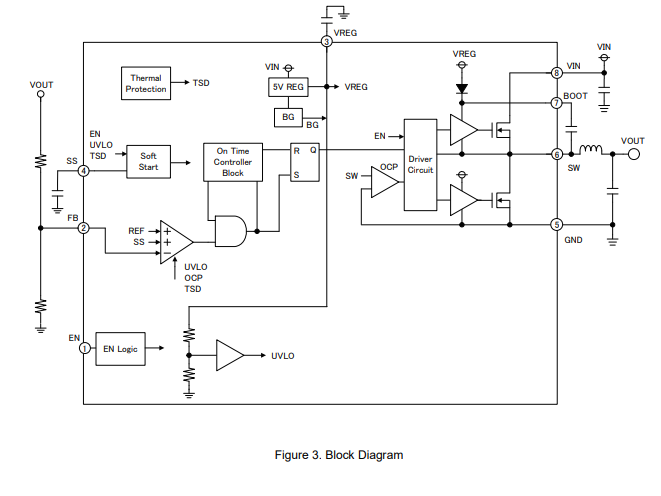

方框圖

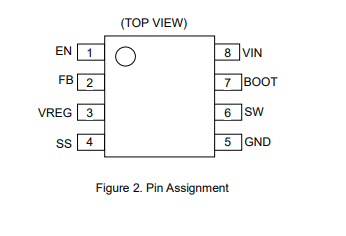

引腳配置
引腳定義（HTSOP-J8，TOP VIEW）
| 引腳號 | 符號 | 功能描述 | 關鍵設計要求 |
|---|---|---|---|
| 1 | EN | 使能引腳：高電平（≥2.2V）激活，低電平（≤0.3V）關斷 | 必須端接，不可懸空；啟動需與電源同步或滯后 |
| 2 | FB | 比較器反相輸入端，輸出電壓反饋節點 | 反饋電阻 R1、R2 按VOUT?公式計算，R1 推薦 6.8kΩ-180kΩ，R2 固定 22kΩ |
| 3 | VREG | 內部穩壓器輸出端，為控制電路供電 | 近引腳處接 1μF 陶瓷電容濾波至 GND，確保內部電路穩定工作 |
| 4 | SS | 軟啟動時間設定引腳，外接電容延長啟動時間 | 推薦 3300pF（0603 封裝），避免啟動過慢導致輸出異常 |
| 5 | GND | 輸出級與控制電路共用接地引腳 | 需大面積鋪銅，與輸入 / 輸出電容地直接連接，降低接地阻抗 |
| 6 | SW | 開關節點（高端 MOSFET 源極 / 低端 MOSFET 漏極），接電感與 BOOT 電容 | 布線短而粗（推薦線寬≥1mm），遠離 FB、SS 引腳，減少輻射噪聲 |
| 7 | BOOT | 高端 MOSFET 柵極驅動電源（bootstrap） | 與 SW 之間接 0.1μF/50V 陶瓷電容，最小容量≥0.047μF（考慮溫漂和偏壓） |
| 8 | VIN | 功率輸入引腳，為輸出級 MOSFET 供電 | 近引腳處接 10μF×2+0.1μF 陶瓷電容濾波至 GND，最小總?cè)萘俊?0μF |
| - | FIN | 背面裸露熱焊盤 | 需通過多個 0.3mm 熱過孔連接至 PCB 地平面，提升散熱效率（占總散熱的 70% 以上） |
