BD9C401EFJ同步整流降壓DC/DC轉換器文檔介紹
BD9C401EFJ是在1個芯片中內置低導通電阻的功率MOSFET的同步整流降壓DC/DC轉換器。輸入電壓覆蓋4.5V-18.0V，輸出電壓可在0.8V-VIN×0.7V 調節（且需滿足 VIN×0.125≥0.8V），最大輸出電流達4A（絕對最大 4.5A）。器件內置低導通電阻功率 MOSFET（Pch 典型65mΩ、Nch 典型 35mΩ），采用電流模式控制實現高速瞬態響應，相位補償配置簡單
主要規格
型號 | BD9C401EFJ-E2
封裝 | HTSOP-J8
包裝形態 | Taping
包裝數量 | 2500
最小獨立包裝數量 | 2500
RoHS | Yes
尺寸圖
特點：
- 同步單相直流 / 直流轉換器
- 過流保護
- 熱關斷保護
- 欠壓鎖定保護
- 短路保護
- 固定軟啟動功能（1 毫秒）

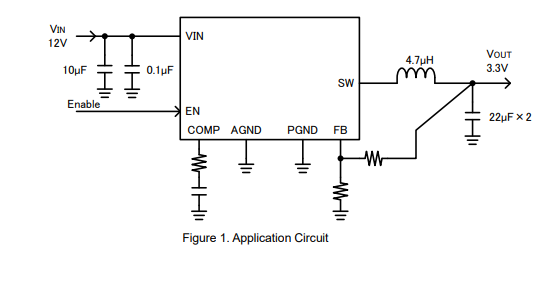

典型應用電路
核心功能與工作機制
1. 電流模式控制與軟啟動
- 電流模式控制 ：通過實時監測電感電流調節開關占空比，相比電壓模式具備更快的瞬態響應（如圖 14，0A→2A 負載跳變時輸出波動 ±100mV 內），且抗干擾能力強，相位補償僅需外接 RC 元件（RCMP、CCMP），配置簡單。
- 固定軟啟動 ：EN 引腳置高后自動啟動 1ms（典型值）軟啟動，通過緩慢提升輸出電壓抑制啟動時的電容充電浪涌電流，避免輸出過沖，無需外接軟啟動電容。
2. 多重保護機制（鎖存型）
| 保護類型 | 觸發條件（典型值） | 動作方式 | 恢復方式 |
|---|---|---|---|
| 短路保護（SCP） | FB＜0.56V 且持續 1ms | 鎖存關斷高低端 MOSFET，輸出低電平 | 需將 VIN 降至 UVLO 以下（＜3.8V）或 EN 拉低至≤0.8V 解鎖 |
| 過流保護（OCP） | 高端 MOSFET 電流＞4.5A | 周期 - by - 周期限制電流，異常持續時鎖存 | 同 SCP 解鎖方式 |
| 過熱保護（TSD） | 結溫 Tj＞175℃ | 鎖存關斷所有輸出 | Tj 降至 150℃以下后，需通過 UVLO 或 EN 解鎖 |
| 欠壓鎖定（UVLO） | VIN＜3.8V（下降沿） | 關斷輸出，禁止啟動 | VIN 升至 4.0V 以上恢復工作 |
3. 電源使能（EN）與 UVLO 配合控制
EN 引腳為高電平（≥2.0V）時器件激活，低電平（≤0.8V）時進入待機模式（待機電流典型 1μA）。需注意：若 VIN slew rate（上升 / 下降速率）過慢（上升＜1.8V/ms、下降＜0.9V/ms），需通過 EN 控制啟動 / 關斷，而非依賴 UVLO，避免 UVLO 輸出異常導致器件誤動作；若 EN 與 VIN 短接，需嚴格滿足 VIN slew rate 要求（上升≥1.8V/ms、下降≥0.9V/ms）。
