之前在 “XMCD – i.MX RT11xx系列簡單易用的特定外設配置功能”的文章給大家介紹了XMCD功能的基礎知識和用法，不過前面是以RT1170為例介紹的，本文將基于RT1180著重介紹XMCD的特點以及使用時的注意事項。

XMCD offset

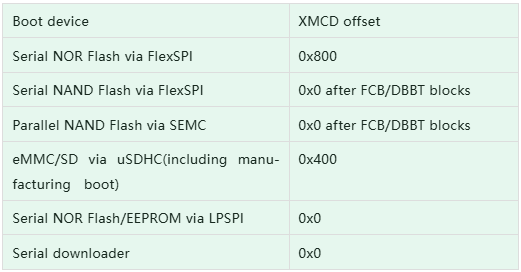

與RT1170 固定的XMCD偏移位置不同，RT1180的XMCD偏移量因啟動設備而異。下表列出了使用不同啟動設備時的XMCD偏移量。

XMCD支持配置以下外設：

HyperRAM/APMemory (FlexSPI接口)

SDRAM (SEMC接口)

XMCD配置HyperRAM/APMemory

XMCD利用FlexSPI RAM 配置塊來配置連接到FlexSPI接口的HyperRAM或者APMemory PSRAM設備。

與RT1170相比，RT1180在使用XMCD時有一個limitation需要特別注意：

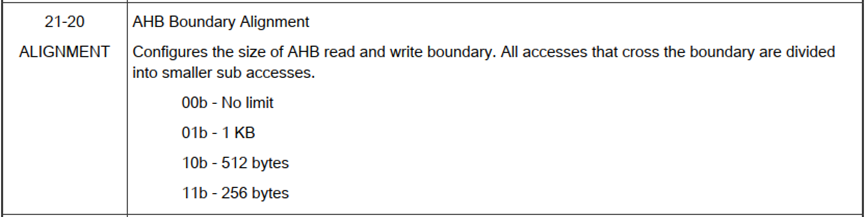

圖1 RT1180 FlexSPI AHBCR寄存器

如上圖所示，RT1180的FlexSPI模塊開放了AHB Boundary Alignment功能且默認設置為No limit，該功能在RT1170中沒有開放且默認設置為1KB。

RT1180 XMCD對于該功能保持了默認值設置，也就是對AHB讀寫操作的邊界不做任何限制，因此對于那些規定了讀寫操作無法跨邊界的外設來說，F(xiàn)lexSPI AHB讀寫一旦跨邊界，則會出錯。 比如圖2中的Dual-die的HyperRAM，圖3中的Apmemory廠商的OPI PSRAM，都有不能跨邊界操作的要求。

基于此，若需要用到RT1180 XMCD去配置初始化HyperRAM或者APMemory PSRAM外設時，盡量選用沒有這些限制的HyperRAM/PSRAM。若實在需要使用，則建議在應用程序中將AHBCR寄存器中的ALIGNMENT域設為非0值后再對HyperRAM/PSRAM進行讀寫操作。

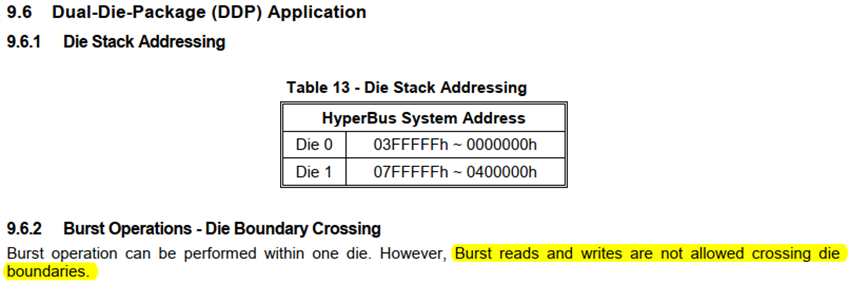

圖2 Dual-die HyperRAM

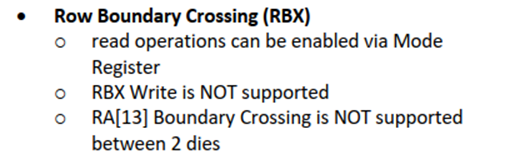

圖3 Apmemory OPI PSRAM

XMCD配置SDRAM XMCD利用SEMC SDRAM配置塊來配置連接到SMEC接口的SDRAM設備。相較于RT1170，RT1180在完整版配置方式中新增了圖4中的幾種配置。

1. SEMC模塊DCCR寄存器相關配置

當dccr_en設為0時會使用默認的DCCR寄存器值(默認值為0xB)，設為1時用戶可以通過dccr_sdramen以及dccr_sdramval自定義設置DCCR寄存器。

2. SEMC模塊SDRAMCRx寄存器相關配置

當sdramcr0_en, Sdramcr1_en, Sdramcr2_en, Sdramcr3_en設為1時用戶可以自定義SDRAMCRx寄存器的值，設為0時則會將SDRAMCRx寄存器配置成默認的值，默認配置值如下所示：

SDRAMCR0 = 0x00000F30U | (port_size & 0x3U);(port_size為用戶定義的)

SDRAMCR1 = 0x00772A22;

SDRAMCR2 = 0x00010A0D;

SDRAMCR3 = 0x21210409;

若選用的SDRAM的相關參數符合默認配置則可以直接選用默認配置，若有區別則需要用戶自定義配置。

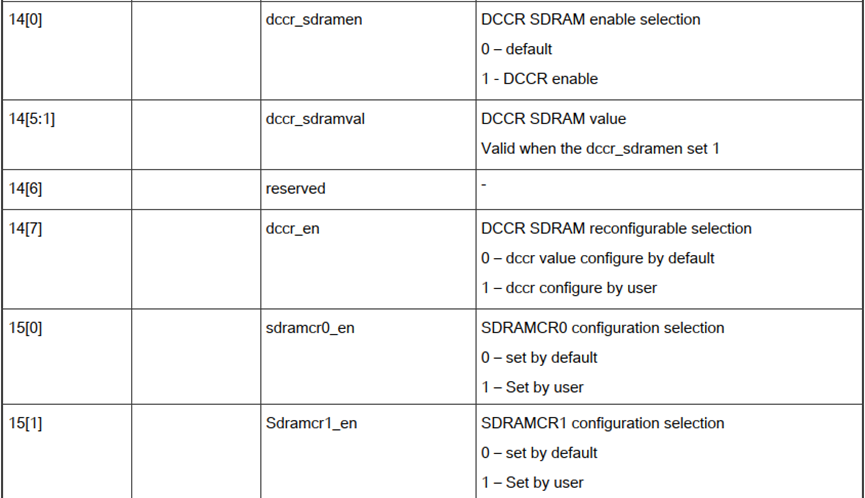

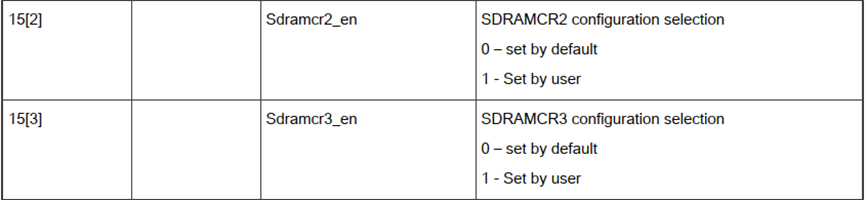

圖4 RT1180新增配置數據結構

使用XMCD

4.1 使用SDK

RT1180 SDK中加入了XMCD功能，采用簡化配置HyperRAM或者SDRAM，通過USE_HYPERRAM或USE_SDRAM宏定義選擇初始化不同的外設，注意只能定義其中一個宏，因?yàn)閄MCD不能同時初始化這兩種外設。

任意打開一個示例工程，切換到flexspi_nor_hyperram_debug都會包含XMCD初始化HyperRAM的代碼。

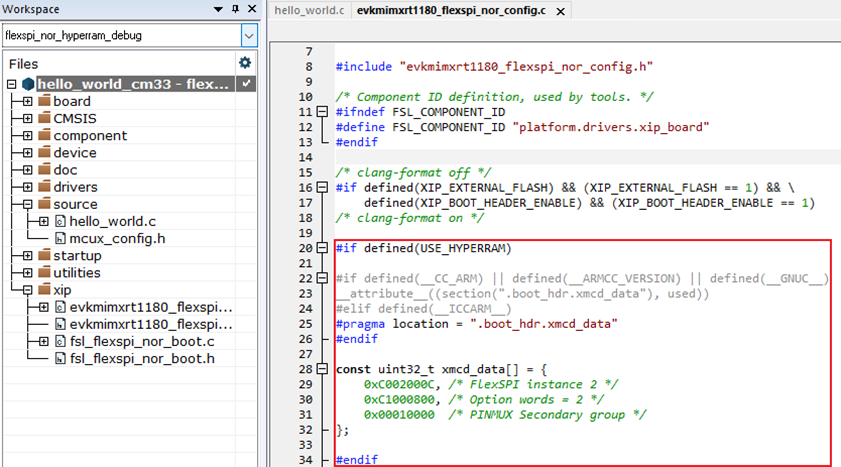

圖5 工程文件中的XMCD

4.2 使用SEC工具

MCUXpresso Secure Provisioning Tool(SEC)是一款可以生成和配置可啟動可執行文件的工具，可以支持XMCD功能進行FlexSPI和SEMC外設的配置。配置界面如圖6所示:

圖6 XMCD配置界面

用戶首先需要準備一份應用程序，該應用程序鏈接到對應外設地址中，且不用帶boot header，然后導入工具的Source executable image處。

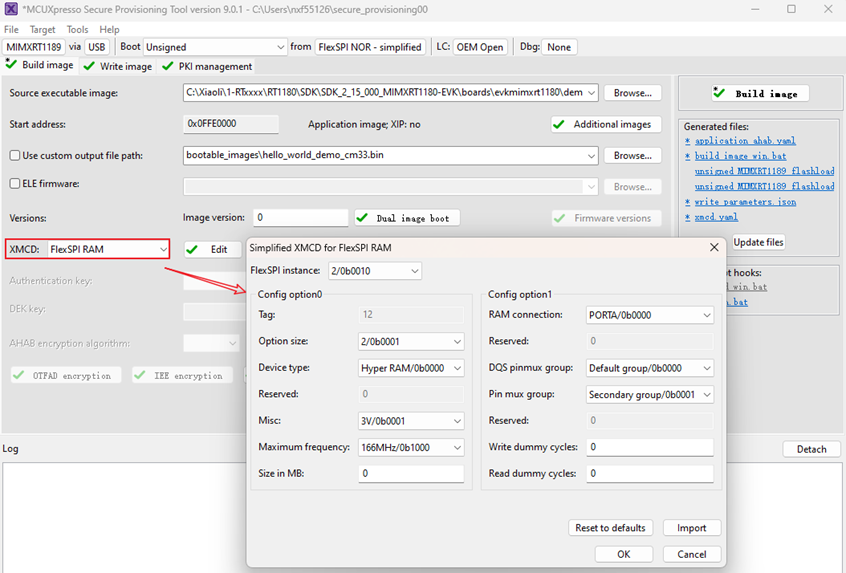

XMCD下拉欄選擇FlexSPI RAM或者SEMC SDRAM，然后點擊Edit即可進行對應外設的簡化配置，如圖7所示:

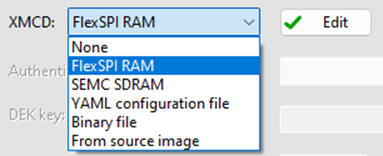

圖7 XMCD配置選擇

配置完成后執行Build image生成可啟動文件，最后利用Write image下載到板卡即可。

參考

1. i.MX RT1180 Reference Manual

2. XMCD – i.MX RT11xx系列簡單易用的特定外設配置功能
