相較于之前的RTxxxx系列,RT1180首次引進了FlexSPI Follower模塊。
該模塊在外部SPI主設備和RT1180芯片之間架起了一座通信的橋梁。今天就來正式認識一下吧!
簡介

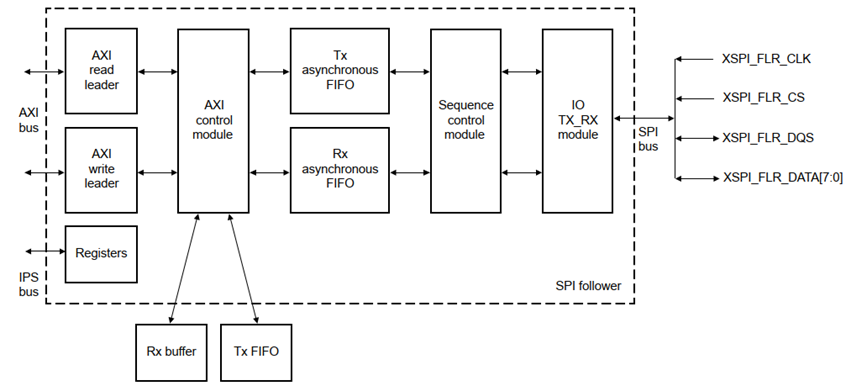

FlexSPI Follower是一個SPI接口的從設備,通過SPI總線協議與其他SPI主設備進行通信。SPI主設備可以讀寫該模塊的內部寄存器,也可以通過該模塊的AXI總線訪問RT1180芯片內部地址。

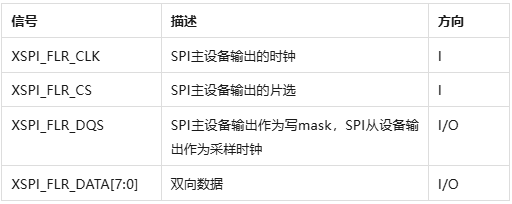

下表列出了該模塊與其他SPI主設備通信涉及到的信號,包括時鐘,片選,DQS,以及最高支持8bit的數據信號。
主要Feature
2.1工作模式
FlexSPI Follower支持以下工作模式:
4線(Quad)數據訪問模式
8線(Octal)數據訪問模式
單倍數據速率(SDR)模式
雙倍數據速率(DDR)模式
2.2 讀寫寄存器
SPI主設備可以讀寫FlexSPI Follower模塊的內部寄存器,包括9個可讀可寫的mailbox寄存器和1個只讀的模塊狀態寄存器。如果FlexSPI Follower識別傳入的SPI命令為寄存器讀取或?qū)懭?,則FlexSPI Follower會暫時接管IPS總線以進行寄存器讀取或?qū)懭氩僮鳌?/p>
2.3讀寫Memory
SPI主設備還可以通過FlexSPI Follower模塊的AXI總線訪問RT1180芯片內部地址。FlexSPI Follower有兩套不同的內存讀寫命令,可以通過AXI總線訪問芯片中的兩個不同位置。
在訪問之前,需要先通過RW_COMMAND_BASE和CMDx_RANGE寄存器來配置訪問芯片的基地址和范圍。注意,一旦訪問的地址超出了所配置的地址范圍,則FlexSPI Follower不會發送AXI讀取或者寫入請求。
使用注意事項
1)前文提到,SPI主設備可以通過FlexSPI Follower模塊的AXI總線訪問RT1180芯片內部地址。但是需要注意,以下芯片地址范圍無法通過FlexSPI Follower AXI總線訪問:
4280_0000-428F_FFFF (Peripherals in AIPS-3)
6000_0000-60FF_FFFF (NETC)
2)DQS信號必不可少
對于DDR 8線模式來說,SPI主設備輸出DQS信號作為數據掩碼
FlexSPI Follower輸出DQS信號,SPI主設備基于該信號進行數據采樣
參考內容
1.How to Use the FlexSPI Follower
2.i.MX RT1180 Reference Manual
-
