航空推進系統作為飛行器動力來源的核心組成部分，其性能與可靠性直接關系到飛行安全與能效水平。近年來，隨著電動航空器、無人機和電動垂直起降飛行器（eVTOL）等新型航空平臺的快速發展，航空推進電機正朝著高功率密度、高效率和高可靠性的方向不斷演進。在這一背景下，熱管理問題成為制約電機性能進一步提升的關鍵瓶頸。航空推進電機冷卻系統因而成為航空電氣化進程中至關重要的技術方向。

一、航空推進電機冷卻系統的核心工作原理

航空推進電機冷卻系統的核心目標是通過有效的熱交換機制，將電機運行時產生的熱量迅速傳導至外部環境，以維持電機在安全溫度范圍內工作。目前主流冷卻系統可分為風冷和油冷兩種類型，其基本工作原理均涉及對流換熱、傳導和輻射三種熱傳遞方式，但具體實現路徑和效能存在顯著差異。

風冷系統依賴于高速氣流強制通過電機機殼表面，通過對流換熱將熱量帶走。其結構通常包括機殼外部的散熱翅片，以增大換熱面積、增強氣流湍流強度，從而提高散熱效率。但風冷系統受環境空氣密度、流速及溫度影響較大，特別是在高空低氣壓環境下，空氣稀薄導致?lián)Q熱能力下降，難以滿足高功率密度電機的散熱需求。

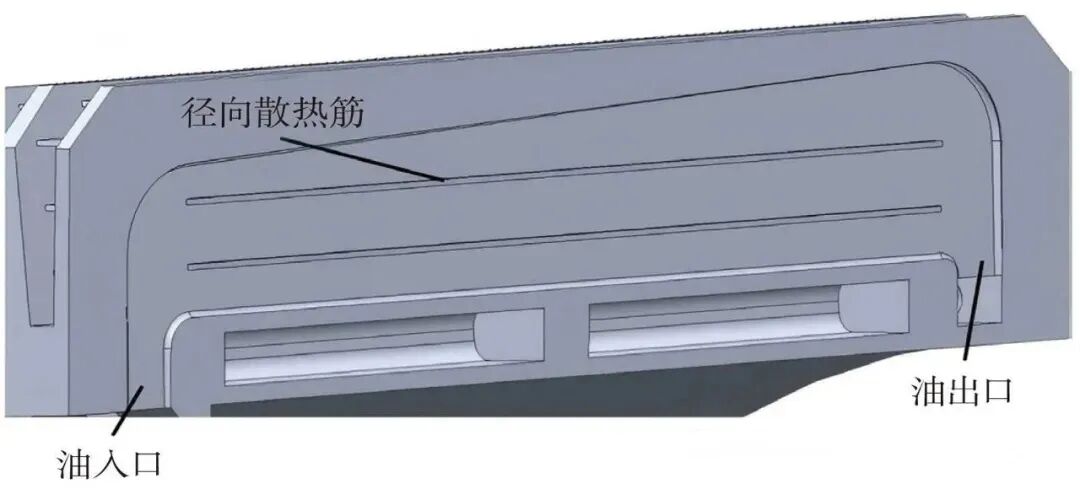

油冷系統則采用冷卻油作為介質，通過油液在電機內部的循環流動，直接接觸熱源（如定子繞組、轉子等）吸收熱量，再將高溫油液輸送至機殼或外部換熱器中進行冷卻。油冷系統通常分為內部油路和外部換熱兩部分：內部油路通過噴淋、浸沒或流道設計直接冷卻發熱部件；外部換熱則利用機殼與外部氣流的對流換熱，或通過油-空氣換熱器實現熱量的最終耗散。

在這一背景下，“冷油冷卻電機、機殼冷卻熱油”的自循環工作體系被提出并得到實際應用，顯示出巨大的技術潛力。該體系的核心創新在于實現了熱量的“本地化”處理，無需依賴額外的熱交換器或冷卻設備，極大地簡化了系統結構，降低了重量和空間占用。

例如，西門子和MagniX公司在百千瓦級航空推進電機中，通過在機殼內部設計復雜流道并結合外部翅片強化換熱，實現了油液在系統內部的高效自循環。這種設計不僅減輕了系統的整體重量，還提高了其在多變工況下的可靠性，因此被廣泛認為是現代航空電機冷卻系統的重要發展方向。

要實現這一目標，機殼作為連接內部油路和外部氣流的關鍵部件，其結構設計顯得尤為重要。近年來，研究人員通過幾何建模、仿真分析和先進制造方法不斷推動機殼散熱結構的創新。例如，姚纓英等人開發的鋸齒形散熱結構通過擾動氣流和增大表面積，實現了定子繞組溫度降低15%的顯著效果。張永存團隊則利用增材制造技術制備出蜂巢狀翅片結構，通過優化散熱路徑進一步提高了換熱性能，使機殼溫度下降14%–17%。這些研究表明，基于拓?fù)鋬?yōu)化的復雜結構設計能夠在不顯著增加重量或犧牲機械性能的前提下，大幅提升散熱能力。

二、風冷與油冷的區別及油冷系統的優勢

風冷與油冷系統在結構、散熱機制及適用場景上存在根本性區別。風冷系統結構簡單、成本較低，但由于空氣的熱容和導熱系數較低，其散熱能力有限，尤其在高溫、低壓或高功率運行條件下容易出現散熱不足的問題。此外，風冷系統通常需配備大型風扇或風道，增加了氣動阻力和系統重量。

相比之下，油冷系統具有以下幾方面顯著優勢：

更高的熱傳導效率：油液的熱容和導熱系數遠高于空氣，能夠更快速地吸收和傳遞熱量，尤其適用于高功率密度電機的散熱需求。

更均勻的溫度分布：油液可直接接觸電機內部熱源，避免了局部過熱，提高了電機運行的穩定性和壽命。

環境適應性更強：油冷系統較少受外部氣壓和溫度變化的影響，在高空飛行條件下仍能保持較高的散熱性能。

系統集成度更高：通過機殼與油路的協同設計，可實現緊湊型輕量化結構，符合航空設備對空間與重量的嚴苛要求。

隨著電機功率密度的不斷提升，傳統風冷系統已難以滿足散熱需求，油冷系統逐漸成為航空推進電機的主流冷卻方案。湖南泰德航空早在轉型研發初期就洞察到這一趨勢，積極布局油冷技術與配套流體元件的開發，其開發的燃/滑油泵、閥元件及控制系統已應用于多型無人機和eVTOL飛行器中。

三、油冷系統成為主流冷卻方案的原因

電機功率密度的提高意味著單位體積內產生更多的熱量，傳統風冷系統在散熱能力上的瓶頸日益突出。油冷系統之所以逐漸成為航空推進電機的主流選擇，可歸納為以下兩方面原因：

熱負荷的急劇增加：現代航空推進電機要求更高的輸出功率和更小的體積，如百千瓦級電機在eVTOL和靶機中的應用已成為常態。風冷系統無法在有限空間內實現充分散熱，而油冷系統通過內部流道設計和高效熱交換，顯著提升了散熱容量。

輕量化與集成化需求：航空領域?qū)χ亓繕O為敏感，油冷系統通過結構優化可實現“散熱—結構”一體化設計，省去了獨立散熱模塊，降低了整體重量。如西門子和MagniX公司的最新推進電機均采用內部油冷與外部風油換熱結合的方式，實現了系統自循環，極大減少了額外熱管理設備的負擔。

四、“自循環工作體系”是否是最優選擇？

“冷油冷卻電機、機殼冷卻熱油”的自循環體系通過充分利用環境氣流與機殼的換熱作用，實現了熱量的“自產自銷”，避免了外加散熱設備帶來的重量和復雜度。這一方案在目前技術條件下表現出顯著優勢：

系統無需額外泵、換熱器和冷卻風扇，降低了能耗和故障率；

通過機殼翅片設計和湍流增強技術，大大提高了對流換熱效率；

尤其適合高速飛行器，因高速氣流可進一步提升機殼外部的冷卻效果。

油冷系統之所以能夠逐漸成為航空推進電機的主流方案，主要得益于其在功率密度提升方面的顯著優勢。隨著電機設計趨于緊湊和高輸出，傳統風冷方式在有限空間內無法解決局部過熱和熱累積問題。油冷不僅可實現更為均勻和深入的熱量導出，還能通過系統性的流動設計增強對關鍵部位（如繞組和磁鋼）的定向冷卻。此外，油冷系統在應對高空低溫、高速來流等極端條件時表現出更強的適應性，顯著提升了電機工作的環境魯棒性。

五、油冷電機機殼散熱結構的技術創新

在油冷電機領域，機殼不再僅是結構支撐部件，更是熱管理的核心環節。其設計需同時滿足機械強度、輕量化和高效散熱的要求。在此方面的技術創新主要包括：

拓?fù)鋬?yōu)化與增材制造結合：通過計算流體動力學（CFD）與有限元分析（FEA）進行多物理場仿真，優化機殼內部流道與外部翅片的分布形式。采用3D打印技術實現了一體化成形，避免了傳統加工方式的結構限制。

交錯針狀鱗片（Pin-Fin）設計：受微電子散熱啟發，在機殼外表面設置交錯排列的凸起翅片。這種結構不僅增大了換熱面積，還通過擾動氣流形成高強度湍流，顯著提升了換熱效率。研究表明，該設計較傳統直線翅片溫度降低14%–17%。

材料與工藝創新：選用高導熱系數、低密度的復合材料，并通過熱處理和表面工藝增強其耐高溫性和抗疲勞性。

系統集成與控制策略：通過智能傳感器與流體控制閥的配合，實時調節油流路徑與流量，實現動態熱管理，進一步提升系overall能效。

六、航空推進電機冷卻系統的技術演進

電氣化是航空領域的必然趨勢，航空推進電機的自循環冷卻系統是提高電機功率密度，推動機載設備電氣化進程的重要手段。自循環冷卻系統具有附加冷卻循環設備少，冷卻性能強的優勢，凸顯了其在航空推進電機系統設計與工業化研制中的重要性。隨著航空電氣化不斷推進，油冷系統憑借其高效的散熱能力和對高功率密度的良好適應性，正逐步取代傳統風冷成為航空推進電機的主流冷卻方式。而“自產自銷”式的自循環冷卻體系通過結構創新與系統集成，實現了散熱性能與輕量化之間的最優平衡，代表了未來技術的重要發展方向。在這一進程中，機殼散熱設計的持續創新——如鋸齒形、蜂巢結構和pin-fin等新形式的引入——不僅提升了系統的綜合性能，也為整個行業提供了堅實的技術支撐。可以預見，未來隨著材料、制造及仿真技術的進一步融合，航空推進電機冷卻系統將朝著更高效、更緊湊、更可靠的方向不斷發展。
