Texas Instruments TPS563211 3A同步降壓轉換器是采用SOT583封裝的靈活、高性價比解決方案。TPS563211轉換器具有可選Eco-mode工作模式或FCCM（強制連續導通模式）工作模式。此外，還可通過MODE引腳配置可選的電源良好指示器或外部軟啟動。TPS563211可通過正確配置使能、電源良好指示器或外部軟啟動來實現電源排序。4.2V至18V寬輸入電壓范圍支持各種公共輸入軌，例如12V和15V。該器件在0.6V至7V輸出電壓范圍內支持高達3A連續輸出電流。

數據手冊：*附件：Texas Instruments TPS563211 3A同步降壓轉換器數據手冊.pdf

TI TPS563211 3A同步降壓轉換器采用先進的仿真電流模式 (AECM) 控制拓?fù)?，可?shí)現具有真正固定開關頻率的快速瞬態響應。TPS563211有助于內部智能環路帶寬控制，在寬輸出電壓范圍內提供快速瞬態響應，無需外部補償。

高側峰值電流的逐周期電流限制可在過載情況下保護器件。低側谷電流限制可進一步增強該特性，以防止電流失控。斷續模式在過壓保護 (OVP)、欠壓保護 (UVP)、 UVLO保護和熱關斷下觸發。

TPS563211 3A同步降壓轉換器采用1.6mm × 2.1mm SOT583封裝。

特性

• 輸入電壓：4.2V至18V
• 輸出電壓：0.6V至7V
  • 高達3A連續輸出電流
  • 最短接通時間：45ns
  • 最大占空比：98%
• 高效率
  • 集成66mΩ和33mΩ MOSFET
  • 靜態電流：120μA（典型值）
• 高度靈活且易于使用
  • 有Eco-mode運行模式或FCCM運行模式可供選擇
  • 可選電源良好指示器或外部軟啟動
  • 精密使能輸入
• 高精確性
  • 參考電壓精度： ±1% (25°C)
  • 開關頻率容差：±8.5%
• 小尺寸解決方案
  • 內部補償，便于使用
  • SOT583封裝
  • 最少外部元件
• 逐周期限流，用于高側和低側MOSFET
• 非鎖存OVP、UVP、UVLO和TSD保護

功能框圖

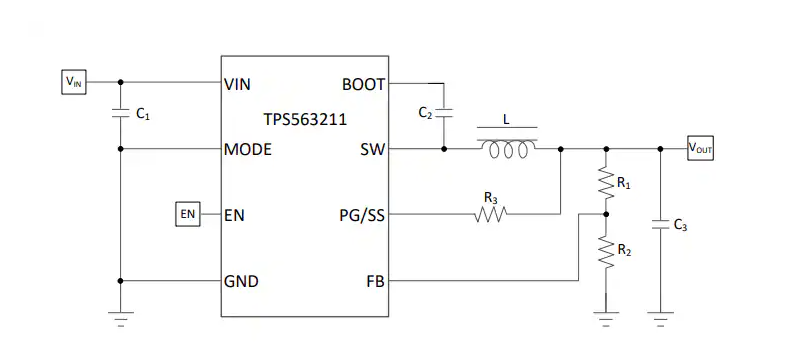

簡化示意圖

TPS563211同步降壓轉換器技術解析與應用指南

一、產品概述

Texas Instruments的TPS563211是一款高效靈活的同步降壓轉換器，采用先進的SOT583封裝（1.6mm×2.1mm），具有4.2V至18V寬輸入電壓范圍和高達3A的連續輸出電流能力。該器件特別適用于空間受限的消費電子和工業應用，如機頂盒、數字電視、智能音箱、有線網絡設備和監控系統等。

?關鍵特性?：

• 輸入電壓范圍：4.2V至18V
• 輸出電壓范圍：0.6V至7V（精度±1%）
• 集成66mΩ（高邊）和33mΩ（低邊）MOSFET
• 典型靜態電流僅120μA
• 可選的Eco-mode或FCCM（強制連續導通模式）操作
• 可配置為Power Good指示或外部軟啟動功能
• 固定600kHz開關頻率（±8.5%容差）

二、核心技術解析

1. 先進模擬電流模式(AECM)控制

TPS563211采用創新的AECM控制拓?fù)?，結合了峰值電流模式控制和D-CAP2控制的優點：

• 提供真正的固定開關頻率（無需外部補償）
• 內置智能環路帶寬控制，實現快速瞬態響應
• 支持從重載到輕載的全范圍高效運行
• 內部補償簡化設計，減少外部元件數量

2. 工作模式配置

通過MODE引腳電阻配置，用戶可選擇：

• ?Eco-mode?：輕載時自動進入PFM模式，提高效率
• ?FCCM模式?：強制連續導通，保持固定頻率，適合低噪聲應用

同時MODE引腳還決定PG/SS引腳功能：

• ?Power Good指示?：開漏輸出，指示輸出電壓狀態
• ?外部軟啟動?：通過外部電容設定啟動時間

3. 保護機制

• ?過流保護?：高邊峰值(4.25-5.75A)和低邊谷值(3.0-4.9A)雙重限制
• ? 過壓保護(OVP) ?：FB電壓>112%Vref時觸發
• ? 欠壓保護(UVP) ?：FB電壓<62.5%Vref時觸發
• ?熱關斷?：結溫>150°C時關閉，<130°C時恢復
• ?輸入UVLO?：3.8V(上升)/3.4V(下降)閾值

三、設計注意事項

1. ?最小導通時間限制?：45ns最小導通時間可能限制高輸入電壓下的最低輸出電壓
2. ?頻率折返?：在接近Dropout時（VIN≈VOUT），器件會自動降低開關頻率以保持調節
3. ?熱管理?：SOT583封裝的θJA為116.7°C/W，在3A輸出時需要特別注意PCB散熱設計
4. ?軟啟動電容?：選擇外部軟啟動時，電容不應小于4nF以保證正常啟動
