TPS4816-Q1 是一系列具有保護和診斷功能的低 IQ 智能高側驅動器。該器件具有 3.5V 至 95V 的寬工作電壓范圍（100V 絕對最大額定值），適用于 12V、24V 和 48V 汽車系統設計。

該器件具有強大的 0.5A 峰值源和 2A 峰值灌電流 GATE 驅動器，可在大電流系統設計中使用并聯 FET 進行電源切換。使用 INP 作為柵極驅動器控制輸入。通過放置外部 R-C 元件，可以實現 MOSFET 壓擺率控制（ON 和 OFF）。
*附件：tps4816-q1.pdf

它還集成了預充電驅動器 （G） 和控制輸入 （INP_G）。此功能支持必須驅動大容性負載的設計。在關斷模式下，控制器在48V電源輸入時消耗1μA的總關斷電流。

該器件具有精確的雙向電流檢測 （±2%） 輸出 （IMON，I_DIR），并使用外部 RSNS 電阻和 FLT 指示提供基于 I2t 的可調過流和短路保護 （±5%）?？梢耘渲米詣?dòng)重試和鎖存故障行為。該器件還具有基于NTC的溫度傳感（TMP）和監控輸出（ITMPO）輸出，用于外部FET的過溫檢測。

TPS4816-Q1 采用 23 引腳 VQFN 封裝。

特性

• AEC-Q100 汽車級溫度認證
• 3.5V 至 95V 輸入范圍（絕對最大值 100V）
• 低至 –60V 的反向輸入和輸出保護
• 集成 12V 電荷泵
• 1μA低關斷電流（EN/UVLO = 低電平）
• 雙柵極驅動：GATE = 0.5A src/2A 灌電流，G = 100μA src/0.39A 灌電流
• 集成預充電開關驅動器 （INP_G） 用于驅動容性負載
• 精確的 I2t 過流保護 （IOC），具有可調節的斷路器定時器 （I2t）
• 精確 （±5%） 和快速 （5μs） 短路保護
• 精確的模擬雙向電流監測器輸出（IMON，I_DIR）：30mV VSNS 時為 ±2%
• 基于 NTC 的過溫傳感 （TMP） 和監控輸出 （ITMPO）
• 短路故障期間的故障指示 （FLT）、I2t、電荷泵 UVLO、OV、過熱
• TPS48160-Q1（啟用 I2t）、TPS48161-Q1（禁用 I2t）
• 精確 （±2%） 和可調節欠壓鎖定 （UVLO） 和過壓保護 （OV）

參數

方框圖

?1. 產品概述?
TPS4816-Q1是德州儀器（TI）推出的汽車級高邊開關控制器系列，專為12V/24V/48V汽車系統設計，具有寬輸入電壓范圍（3.5V-95V，絕對最大值100V），集成多重保護功能（反向輸入/輸出保護、過流/短路保護、過溫監測等），并支持雙向電流監測（IMON）和診斷功能。

?2. 核心特性?

• ?低功耗?：1μA關斷電流，適合常電應用。
• ?高驅動能力?：
  • 主路徑（GATE）：0.5A源電流/2A灌電流，支持并聯MOSFET。
  • 預充電路徑（G）：100μA源電流/0.39A灌電流，用于容性負載預充電。
• ?精準保護?：
  • ?I2t過流保護?：可調閾值（±5%精度）和計時器（通過外部CI2t電容設置）。
  • ?短路保護?：5μs快速響應，閾值可配置。
  • ?雙向電流監測?：±2%精度（30mV VSNS時）。
• ?診斷功能?：通過FLT引腳指示短路、I2t觸發、電荷泵欠壓等故障。

?3. 典型應用?

• 電源分配盒（PDU）
• 車身控制模塊（BCM）
• DC/DC轉換器
• 電池管理系統（BMS）

?4. 關鍵電路設計?

• ?電荷泵與驅動?：集成12V電荷泵，支持BST-SRC電壓生成，驅動外部MOSFET。
• ?容性負載處理?：
  • 預充電路徑（G驅動）可限制浪涌電流。
  • 主路徑（GATE驅動）支持RC柵極調速（通過R1/C1/D2）。
• ?保護機制?：
  • ?I2t配置?：通過RIOC電阻設置過流閾值，CI2t電容設定熔斷時間。
  • ?溫度監測?：NTC接口（TMP引腳）監測外部MOSFET溫度。

?5. 封裝與引腳?

• ?封裝?：23引腳VQFN（4mm×4mm）。
• ?關鍵引腳?：
  • ?EN/UVLO?：使能/欠壓鎖定輸入。
  • ?FLT?：開漏故障輸出（短路、過壓等）。
  • ?IMON/I_DIR?：電流監測與方向指示。

?6. 電氣參數?

• ?工作溫度?：-40℃至150℃（結溫）。
• ?ESD防護?：HBM ±2000V，CDM ±500V。
• ?時序特性?：
  • GATE開啟延遲：1.2μs（典型值）。
  • 短路保護響應：<5μs（最大值）。

?7. 設計支持?

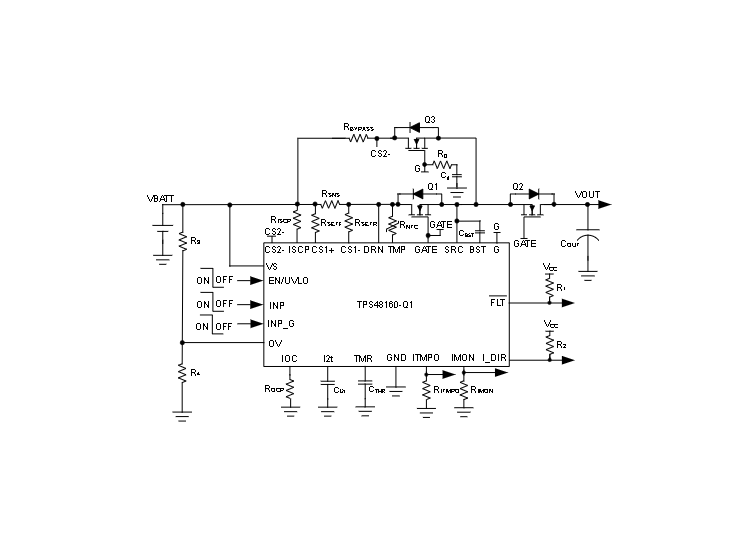

• 提供典型應用電路圖（如驅動背靠背MOSFET、容性負載充電）。
• 布局建議：強調BST電容（≥0.1μF）和電流檢測電阻（RSNS）的靠近放置。

?文檔范圍?
涵蓋特性、引腳定義、電氣規格、功能框圖、應用設計及封裝信息，適用于汽車電子工程師進行高邊開關系統設計。
