本文導讀

在現場進行節點測試時，工程師們時常面臨挑戰：節點通信不穩定、信號質量不佳、故障定位困難。這些常見問題往往需要耗費大量時間和精力進行排查。ZPS-CANFD總線分析儀提供一鍵生成節點測試報表功能，讓復雜的信號質量檢測變得簡單而高效。

為什么需要專業的信號質量檢測？

在CAN/CANFD總線系統中，信號質量直接決定通信可靠性，微小的信號畸變都可能導致系統通信失敗。傳統手動測量方式不僅效率低下，還極易遺漏關鍵問題ZPS-CANFD總線分析儀將35項專業測試集成為一鍵操作，全面覆蓋物理層到數據鏈路層的檢測需求，快速生成完整測試結果，大幅提升工作效率。測試結果如圖1所示。

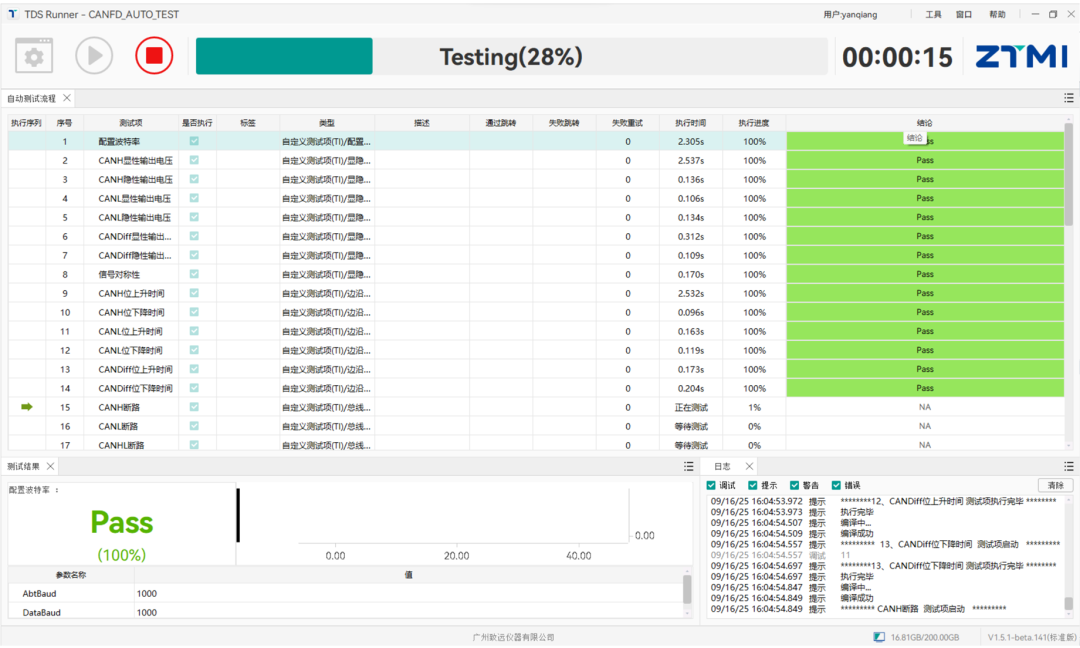

圖1 一鍵測試運行界面

ZPS-CANFD總線分析儀：新一代總線分析測試平臺

ZPS-CANFD總線分析儀是致遠儀器第二代CAN總線開發輔助工具，適用于CANFD、CAN總線測量測試。支持總線數據收發、高層協議解析診斷，可實時采集記錄物理層電氣信號，配備高速模擬通道、通用數字IO及模擬IO。

通過豐富的硬件接口和軟件功能，用戶可便捷構建總線信號測量分析、節點功能仿真測試、網絡可靠性診斷評估的自動化系統。

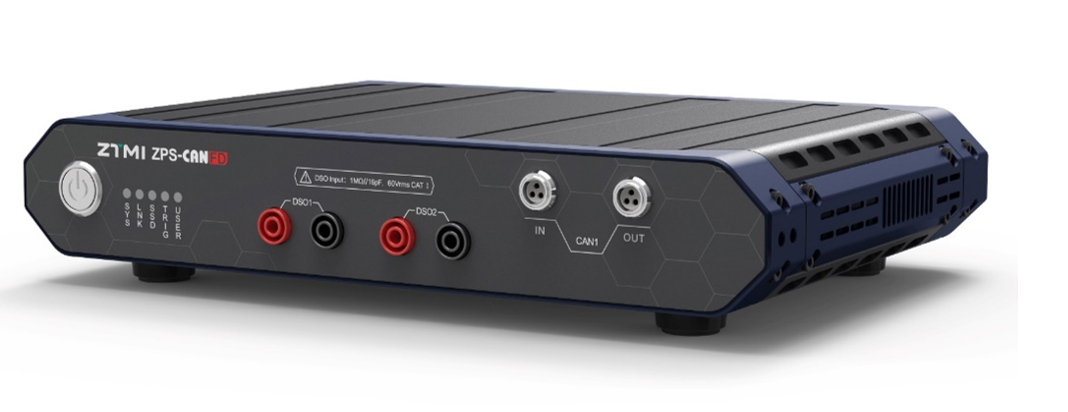

圖2 ZPS-CANFD總線分析儀

一鍵生成專業報表

ZPS-CANFD總線分析儀生成的一鍵測試報告包含基于ISO11898-2標準的測試項目及企業新增測試項。軟件支持靈活設置DUT波特率、自主控制120Ω終端電阻接入，并可根據實際需求自定義測試范圍，突破標準限制，實現精準靈活的測量配置。測試結果如圖3所示。

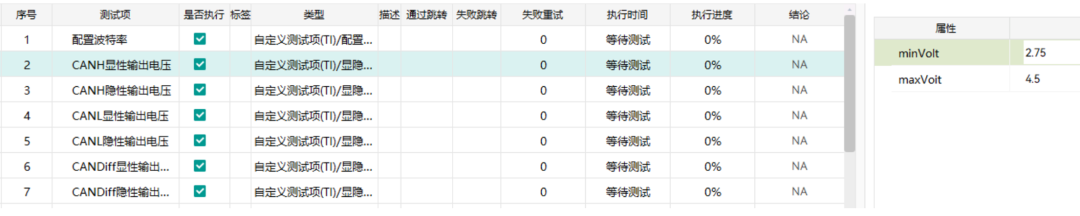

圖3 標準修改界面

一、物理層信號質量測試

1、電壓參數測試

CANH顯性/隱性輸出電壓；CANL顯性/隱性輸出電壓；CANDIFF顯性/隱性輸出電壓；信號對稱性。

這些測試確?？偩€電平符合ISO11898-2標準，避免電壓異常導致通信故障。電壓測試能直觀反映總線終端電阻等硬件電路設計狀況，測試結果如圖4所示。

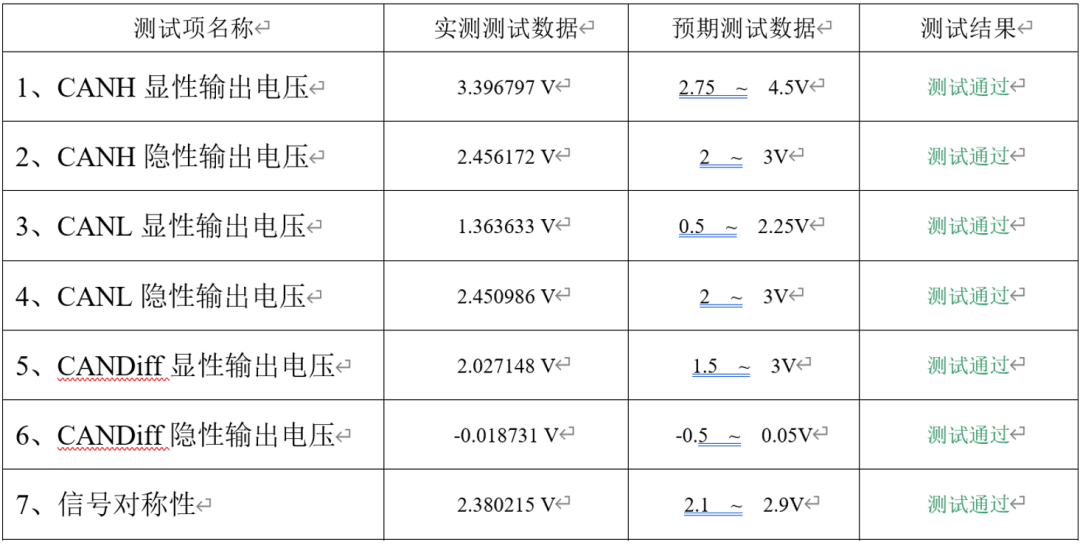

圖4 總線電平測量結果界面

2、故障恢復測試

CANHL斷路；CANHL對電源短路；CANHL對地短路。CANH/CANL斷路；CANH/CANL對電源短路；CANH/CANL對地短路。CANH對CANL短路。

通過模擬總線斷路短路故障，觀察節點從故障狀態恢復到正常工作的時間，評估節點抗干擾能力，測試結果如圖5所示。

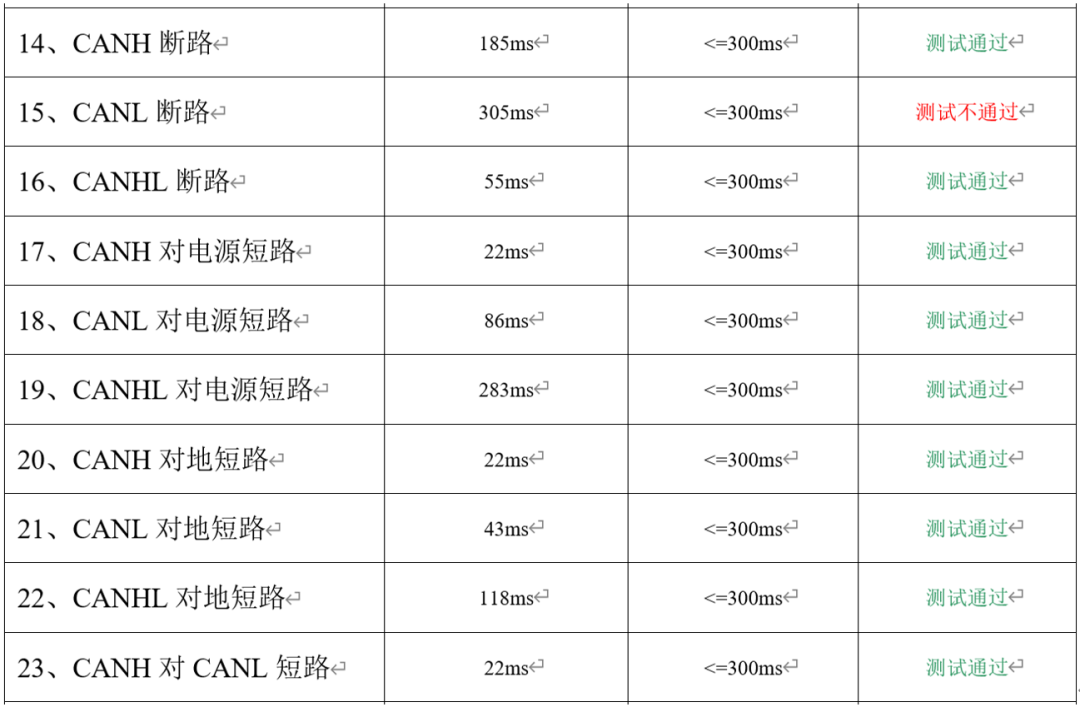

圖5 故障恢復測試結果界面

3、鏈路層測試

采樣點測量；位時間精度；幀統計。

采樣點是CAN通信位時間參數的重要組成，保證預期通信延遲（距離）的可靠通信；通過位時間精度判斷晶振質量，提高通信可靠性；幀統計功能統計總線錯誤率。測試結果如圖6所示。

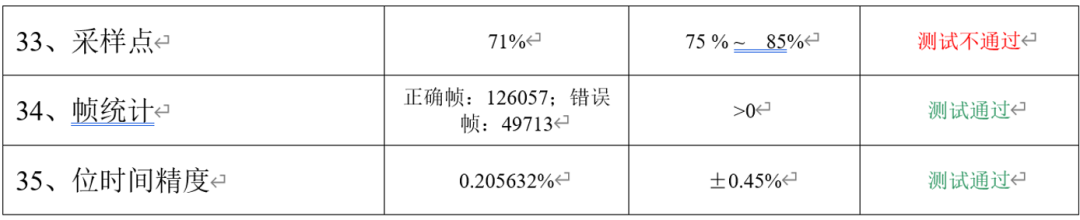

圖6 鏈路層測試結果界面

二、企業級要求測試項

1、信號時序特性測試

CANH位上升/下降時間；CANL位上升/下降時間；CANDIFF位上升/下降時間。

總線信號邊沿的上升/下降時間是表征信號波形質量的重要指標。信號邊沿過于緩慢會造成波形失真，導致CAN采樣出錯，是CANFD/CAN物理層一致性基礎測試項目，測量結果如圖7所示。

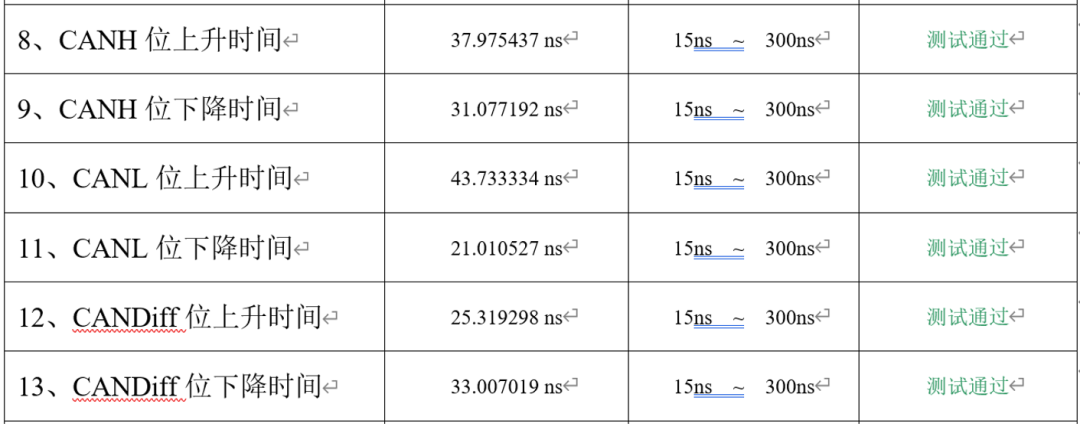

圖7 總線邊沿測試結果界面

2、負載能力測試

平均總線利用率測試；突發總線利用率測試；報文壓力測試；容抗壓力測試。

CAN控制器接收性能存在差異，需對每個節點的接收性能進行統一規范，確保所有節點在指定總線負載下均能穩定工作。高優先級節點持續占用總線會導致低優先級節點無法發送數據，造成負載率過高、通信阻塞，因此流量控制與防阻塞機制是保障CAN總線穩定通信的關鍵，測量結果如圖8所示。

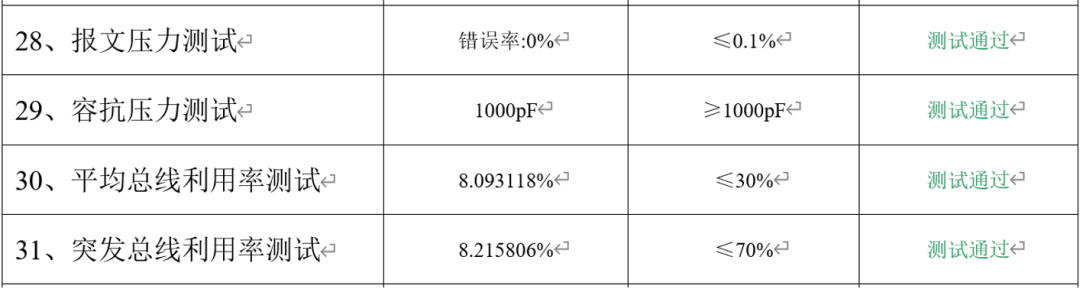

圖8 負載率能力測試結果界面

3、錯誤檢測測試

錯誤波特率檢測；發送干擾測試；錯誤終端電阻檢測。

通過模擬各種極端工況，觀察工況撤除后節點的通信恢復時間，確保總線在實際應用中的穩定性和可靠性，測試結果如圖9所示。

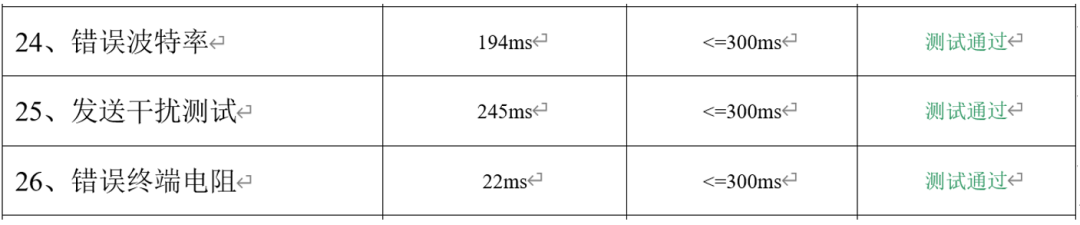

圖9 錯誤檢測測試結果界面

4、總線延遲測試

總線延遲測試（主動）；總線延遲測試（被動）。

主動模式下ZPS作為發送節點，發送報文給被測設備并統計ACK回應偏移時間，估算線纜長度等參數；被動模式下ZPS根據接收列表中采集的被測設備數據統計ACK偏移時間，測試結果如圖10所示。

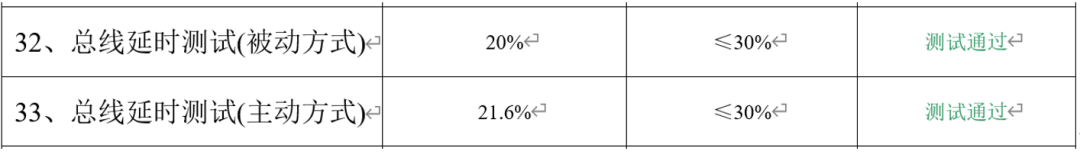

圖10 總線延遲統計結果界面

一鍵測試的核心優勢

操作簡化：四步完成專業測試

傳統方式完成35項測試需要數小時甚至數天，現在僅需四個簡單步驟：

①連接ZPS-CANFD總線分析儀；②選擇一鍵測試功能；③等待3-8分鐘自動測試；④查看并導出專業報告。

專業深度：35項全面檢測

涵蓋物理層電壓參數、故障恢復能力、鏈路層時序特性、負載壓力測試、錯誤檢測等全方位檢測項目。每項測試都基于標準企業級要求，確保測試結果的準確性和權威性，為總線系統的可靠性提供全面保障。

結 語

ZPS-CANFD總線分析儀將專業檢測項目濃縮一鍵操作，讓工程師從繁瑣的重復性工作中解放出來，專注于更有價值的技術創新。讓專業的事情變簡單，讓簡單的事情更高效——這就是我們對工程師最好的支持。
