本文主要就工業相機的分類及其應用場景進行闡述，幫助了解工業相機的更多信息。

1.1、工業相機是什么

工業相機是機器視覺系統中的一個關鍵組件，其最本質的功能就是將光信號轉變成有序的電信號。其成像原理與小孔成像類似，但更為復雜。當被攝物體反射的光線通過工業鏡頭折射后，會投射到相機的感光傳感器上，這個感光傳感器通常是電荷耦合器件（CCD）或互補金屬氧化物半導體（CMOS）。

1.2、工業相機的主要特點

• 高可靠性：工業相機設計用于長時間連續工作，能夠在高溫、高濕、震動等惡劣環境下穩定運行。
• 高性能：提供高分辨率、高幀率、高動態范圍和高靈敏度，滿足精密檢測和高速捕捉的需求。
• 模塊化設計：工業相機通常采用模塊化設計，便于集成到各種工業設備和系統中。
• 豐富的接口：支持多種接口類型（如GigE、USB3.0、Camera Link、CoaXPress等），滿足不同帶寬和距離的需求。
• 靈活的配置：支持多種觸發模式、曝光控制和圖像處理功能，適應不同的應用場景。

1.3、工業相機的分類

• 按圖像傳感器類型：分為 CCD工業相機和 CMOS工業相機。
• 按輸出色彩：分為彩色工業相機和黑白（單色）工業相機。
• 按掃描方式：面陣工業相機和線陣工業相機。
• 按輸出信號方式分：模擬工業相機、數字工業相機。
• 按響應頻率范圍分：可見光（普通）相機、紅外相機、紫外相機等。
• 按照光譜波段數量來分，可分為高光譜相機和多光譜相機。
• 按照成像維度分：2D工業相機和3D工業相機
• 特殊工業相機：偏振工業相機。

1.3.1CCD 相機和 CMOS 相機

工業相機主要基于CCD（電荷耦合器件）或CMOS（互補金屬氧化物半導體）芯片。CCD是目前機器視覺中最常用的圖像傳感器，它集光電轉換、電荷存貯、電荷轉移和信號讀取于一體，是典型的固體成像器件。CMOS圖像傳感器則將光敏元陣列、圖像信號放大器、信號讀取電路、模數轉換電路、圖像信號處理器及控制器集成在一塊芯片上。兩者在性能和應用方面各有優勢：

CCD 相機成像質量高，噪聲低，在低光照環境下表現出色，但成本較高、功耗大，用于要求高圖像質量和低噪音的應用；CMOS 相機成本低、功耗低、數據讀取速度快，不過圖像質量相對略遜一籌，適用于高速和低功耗應用。

1.3.2黑白和彩色相機

黑白工業相機直接將光強信號轉換成圖像灰度值，生成的是單色灰度圖像。彩色工業相機能獲取景物中紅、綠、藍三個分量的光信號，輸出彩色圖像。彩色相機能夠提供比黑白相機更多的色彩信息。

彩色相機能獲取物體豐富的色彩信息，適用于對顏色有要求的檢測，如食品外觀檢測、印刷品色彩檢測等；黑白相機則對光線更敏感，在檢測物體的灰度差異、紋理細節方面表現較好，常用于對精度要求高的尺寸測量、缺陷檢測等場景。

1.3.3面陣和線陣相機

面陣相機是每次采集若干行的圖像并以幀方式輸出。其應用面較廣，如面積、形狀、尺寸、位置，甚至溫度等的測量。面陣相機的優點是可以獲取二維圖像信息，測量圖像直觀。缺點是像元總數多，而每行的像元數一般較線陣少，幀速度受到限制。

線陣工業相機，顧名思義是成像傳感器呈“線”狀的。雖然也是二維圖像，但極寬，幾千個像素的寬度，而高度卻只有幾個像素的而已。線陣工業相機具有高掃描頻率和高分辨率。其典型應用領域是檢測連續的材料，例如金屬、塑料、紙和纖維等。被檢測的物體通常勻速運動, 利用一臺或多臺工業相機對其逐行連續掃描，以達到對其整個表面均勻檢測?？梢詫D像逐行進行處理，或者對由多行組成的面陣圖像進行處理。另外線陣工業相機非常適合測量場合，這要歸功于傳感器的高分辨率。一般在兩種情況下使用這種相機：

1. 被測視野為細長的帶狀，多用于滾筒上檢測的問題。

2. 需要極大的視野或極高的精度。

面陣相機一次獲取一幀完整圖像，適用于靜態物體或運動速度較慢的物體檢測；線陣相機每次獲取一行圖像，通過物體與相機的相對運動來構建完整圖像，常用于高速運動物體的檢測和高精度的一維測量，如印刷品的在線檢測、金屬板材的表面檢測等。

TDI工業相機

TDI作為特殊的線陣工業相機，是一種采用時間延遲積分（Time Delay Integration，TDI）技術的線陣工業相機。其工作原理如下：

1.光電荷產生：當光線照射到 TDI 傳感器的第一行像素上時，產生初始的光電荷。

2.電荷轉移與累積：在下一個時鐘周期，這些電荷被精確地轉移到第二行像素，同時第一行像素繼續接收新的光子并產生新的電荷。這個過程在隨后的像素行中持續進行，每一行都在接收新的光子并累積來自前一行的電荷。

3.信號讀出：當電荷到達最后一行像素時，累積的信號被讀出，形成最終的圖像信號。通過這種方式，來自同一位置的信號被連續地疊加在一起，增加了總信號量，從而增強了圖像的信噪比和靈敏度。

應用領域

半導體行業：用于半導體晶圓檢測、芯片封裝檢測等，能夠檢測出晶圓上的微小缺陷、劃痕、雜質等，確保產品質量。

平板顯示器（FPD）檢測：可對液晶顯示器、有機發光二極管顯示器等的生產過程進行檢測，如檢測面板上的像素缺陷、線路短路、斷路等問題。

電子制造：用于印刷電路板（PCB）的外觀檢測、元器件的貼裝檢測等，能夠快速檢測出 PCB 上的焊接缺陷、元件缺失、極性錯誤等問題。

物流與包裝：在物流分揀過程中，可用于識別貨物的標簽、條形碼、外形尺寸等信息，實現自動化的分揀和包裝；還可以檢測包裝的完整性、封口質量等。

紡織與服裝：用于紡織品的疵點檢測、面料的花紋識別、服裝的尺寸測量等，提高紡織品和服裝的質量控制效率。

1.3.4數字工業相機和模擬工業相機

數字工業相機和模擬工業相機兩者只在輸出信號上有區別。

模擬工業相機輸出的是模擬信號，數字工業相機輸出的是數字信號。模擬工業相機的A/D 轉換是在工業相機之外進行的，數字工業相機的A/D 轉換是在工業相機內部完成的。

標準的模擬相機分辨率很低，幀率固定。模擬相機必須搭配具有A/D轉換功能的模擬采集卡，經過模擬采集卡轉換為數字信號進行存儲或者處理。模擬信號可能會由于工廠內其他設備（比如電動機或高壓電纜）的電磁干擾而造成失真，隨著噪聲水平的提高模擬相機的動態范圍（原始信號與噪聲之比）會降低。動態范圍決定了有多少信息能從相機傳輸給計算機。

數字相機輸出的是數字信號，數字信號不受電噪聲影響，因此數字相機的動態范圍更高，能夠向計算機傳輸更精確的信號。

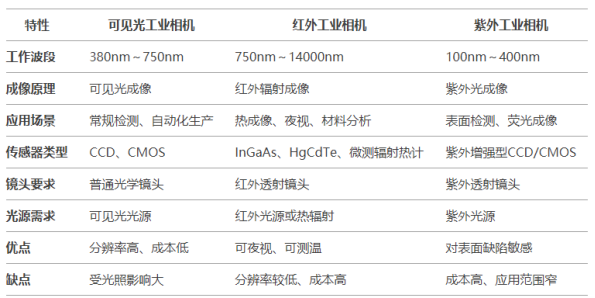

1.3.5可見光相機、紅外相機、紫外相機

1.3.5.1光譜范圍與成像原理

• 可見光工業相機

光譜范圍：主要覆蓋人眼可見的光譜范圍，大約在390nm至780nm之間。

成像原理：通過鏡頭捕捉目標物體的可見光圖像，并轉換為電信號進行存儲或傳輸。

• 紅外工業相機

光譜范圍：覆蓋紅外光譜范圍，通常分為近紅外（NIR，750nm～1400nm）、短波紅外（SWIR，1400nm～3000nm）、中波紅外（MWIR，3000nm～8000nm）、長波紅外（LWIR，8000nm～14000nm）。

成像原理：利用紅外探測器接收目標物體發出的紅外輻射，并將其轉換為電信號進行成像。紅外成像不依賴于顏色，可以高精度地可視化任何物體。

• 紫外工業相機

光譜范圍：覆蓋紫外光譜范圍，大約在10nm至400nm之間，工業上常用的紫外波長包括365nm和395nm。

成像原理：通過紫外鏡頭捕捉目標物體發出的紫外光，并利用紫外探測器將其轉換為電信號進行成像。紫外相機通常用于檢測使用可見光無法檢測到的特征。

1.3.5.2技術特點

可見光工業相機：

分辨率高，色彩還原能力強。適用于常規的視覺檢測和圖像分析。

紅外工業相機：

能夠穿透煙霧、灰塵等可見光無法穿透的介質。對溫度敏感，適用于熱成像和夜視。

紫外工業相機：

對表面缺陷、熒光物質和紫外標記敏感。適用于高精度檢測和特殊材料分析。

1.3.5.3應用場景

可見光工業相機：廣泛用于安防監控、影視制作、交通管理、環保監測、工業檢測與機器視覺、軍事偵察等領域，如產品外觀缺陷檢測、交通違章記錄。

紅外工業相機：用于熱成像、紅外測溫、夜視、隱身檢測、軍事偵察、工業溫度監測等，如電力設備的熱故障檢測、夜間安防監控。

紫外工業相機：常用于高分辨率視頻顯微鏡、電暈檢測、半導體檢測、無損檢測、塑料和橡膠制品檢測等，如檢測半導體晶圓表面的細微缺陷。

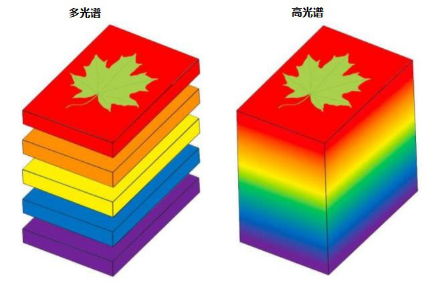

1.3.6高光譜和多光譜工業相機

1.3.6.1光譜分辨率與波段數量

高光譜相機：光譜分辨率極高，通常能記錄超過 100 個波段，甚至可達數百個至上千個波段，可在可見光、近紅外、短波紅外等光譜范圍內對物體進行連續光譜成像，獲取目標物在非常多窄波段下的反射、透射或輻射信息，相鄰波段的間隔非常小，一般為 1nm 左右，甚至更小5。

多光譜相機：光譜分辨率相對較低，波段數量較少，一般在 2 到 100 個之間，其波段寬度相對較寬，通常為 10-100nm。

1.3.6.2成像原理與設備結構

高光譜相機：常見的成像技術包括光柵分光、聲光可調諧濾波分光、棱鏡分光、芯片鍍膜等，通過這些技術將光按照波長進行分離，并逐點或逐行獲取物體的反射或透射光，設備結構較為復雜。

多光譜相機：主要有三種類型，多鏡頭型多光譜照相機具有 4-9 個鏡頭，每個鏡頭各有一個濾光片，分別讓一種較窄光譜的光通過，多個鏡頭同時拍攝同一景物；多相機型多光譜照相機是由幾臺照相機組合在一起，各臺照相機分別帶有不同的濾光片，分別接收景物的不同光譜帶上的信息，同時拍攝同一景物；光束分離型多光譜照相機采用一個鏡頭拍攝景物，用多個三棱鏡分光器將來自景物的光線分離為若干波段的光束，用多套膠片分別將各波段的光信息記錄下來。

1.3.6.3應用場景

高光譜相機：適用于需要高精度光譜分析的場景，如工業檢測中的微小缺陷檢測、材料成分的精確分析、食品藥品的質量檢測和安全評估等；在科研領域，用于地質勘探、生物醫學研究、環境科學研究等，以獲取詳細的光譜信息來進行深入分析。

多光譜相機：適用于對光譜分辨率要求不高，但需要快速獲取大面積、多波段信息的場景，如農業領域的大面積農作物生長狀況監測、森林資源調查；在安防監控中用于目標識別和場景分析；在遙感領域用于土地利用分類、城市規劃等。

多光譜工業相機可以看看DALSA的Genie Nano C800。

1.3.7偏振工業相機

偏振工業相機是一種利用光的偏振特性進行成像的工業相機。

工作原理

光的偏振特性：光是一種電磁波，具有偏振特性。自然光在垂直于傳播方向的平面內包含著一切可能方向的振動，且在任一方向上的振幅相同。當光經過物體表面反射、折射、散射等作用后，其偏振狀態會發生改變，如變成線偏振光、圓偏振光或橢圓偏振光等。

相機檢測原理：偏振工業相機通常在鏡頭前或傳感器上安裝偏振片等光學元件，通過這些元件來選擇性地讓特定偏振方向的光通過并被傳感器接收。根據 Stokes 矢量計算偏振度原理，平行光源照射在被測物表面形成光的反射，反射光透過偏振片后，相機的圖像傳感器可從多個方向采集到圖像數據，最終結合成的偏振度圖像。
