Texas Instruments用于PCIe^?^ Gen 1至Gen 5的CDCDB803 8輸出時鐘緩沖器是符合DB800ZL標準的時鐘緩沖器，用來為PCIe Gen 1 - 5、QuickPath互連 (QPI)、UPI、SAS和SATA接口分配參考時鐘。其SMBus接口和八個輸出使能引腳可實現所有八個輸出的單獨配置和控制。

數據手冊；*附件：Texas Instruments CDCDB803用于PCIe?第1代至第5代的8輸出時鐘緩沖器數據手冊.pdf

TI CDCDB803是一款DB800ZL衍生緩沖器，達到或超過DB800ZL規范中的系統參數。此外，該緩沖器符合或超出DB2000Q規范中的參數。

CDCDB803時鐘緩沖器采用6mm × 6mm、 48引腳VQFN封裝。

特性

• 8個LP-HCSL輸出，帶可編程集成85Ω（默認）或100Ω差分輸出終端
• 8個硬件輸出使能 (OE#) 控制
• PCIE Gen5濾波后的附加相位抖動：<25fs，RMS（最大值）
• DB2000Q濾波后的附加相位抖動：<38fs，RMS（最大值）
• 支持PCIe Gen 4和Gen 5公共時鐘 (CC) 和單獨參考 (IR) 架構：
  • 與擴頻兼容
• 輸出至輸出偏移： <50ps
• 輸入至輸出延遲： <3ns
• 故障安全輸入
• 可編程輸出轉換率控制
• 9個可選SMBus地址
• 3.3V內核和IO電源電壓
• 硬件控制的低功耗模式 (PD#)
• 電流消耗：72mA（最大值）
• 6mm × 6mm、48引腳VQFN封裝

系統示意圖

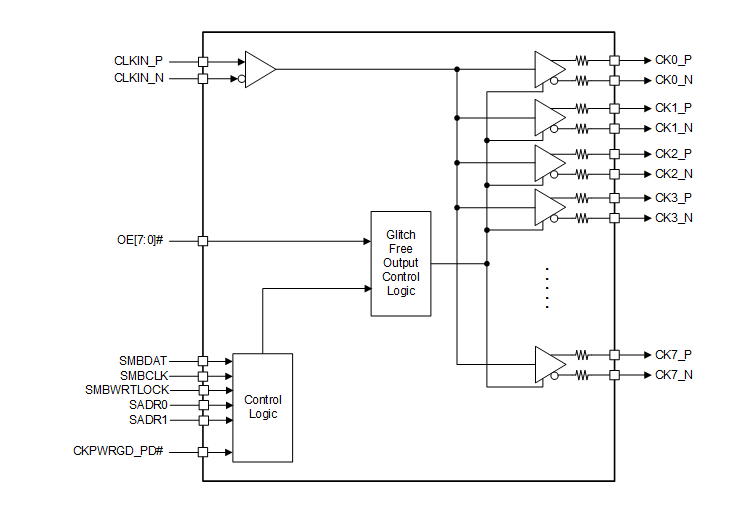

功能框圖

?Texas Instruments CDCDB803 8輸出時鐘緩沖器數據手冊摘要?

?1. 產品概述?
CDCDB803是德州儀器（TI）推出的DB800ZL兼容型8通道LP-HCSL時鐘緩沖器，專為PCIe Gen 1至Gen 6、QPI、UPI、SAS和SATA接口設計。其核心特點包括：

• ?8路輸出?：支持獨立硬件使能控制（OE#引腳）和SMBus軟件配置。
• ?低抖動性能?：PCIe Gen 6濾波后加性相位抖動僅20 fs（RMS最大值），Gen 5為25 fs。
• ?靈活配置?：集成85Ω（默認）或100Ω可編程差分終端電阻，支持共時鐘（CC）和獨立參考時鐘（IR）架構。
• ?低功耗?：最大電流消耗72 mA，支持硬件低功耗模式（PD#）。

?2. 關鍵參數?

• ?電氣特性?：
  • 工作電壓：3.3V ±5%（核心與IO）。
  • 輸入頻率范圍：50–250 MHz，支持200–2300 mV差分峰峰值輸入擺幅。
  • 輸出至輸出偏斜：<50 ps，輸入至輸出延遲：<3 ns。
• ?封裝?：6mm×6mm 48引腳VQFN。

?3. 功能模塊?

• ?控制接口?：通過SMBus（9個可選地址）和8個OE#引腳實現輸出通道獨立控制。
• ?保護機制?：支持故障安全輸入（Fail-Safe Input），防止未供電時輸入信號損壞器件。
• ?輸出調節?：
  • 可編程輸出壓擺率（CAPTRIM寄存器）。
  • 終端阻抗可選85Ω或100Ω（OUTSET寄存器）。

?4. 應用場景?

• 服務器（微服務器、機架服務器）、存儲設備（SAN/NAS）、硬件加速卡及網絡適配器。

?5. 寄存器與編程?

• ?SMBus接口?：支持字節/塊讀寫操作，配置輸出使能、阻抗、壓擺率等參數。
• ?關鍵寄存器?：
  • OECR1/OECR2：控制輸出通道使能。
  • OERDBK：讀取OE#引腳狀態。
  • CAPTRIM：調節輸出壓擺率。

?6. 設計支持?

• 提供AC/DC測試負載參考電路（符合Intel DB2000QL標準）。
• 布局指南：建議電源引腳就近放置0.1μF去耦電容，優化信號完整性。
