作者：Kenton Williston

投稿人：DigiKey 北美編輯

多相降壓轉換器廣泛用于 12 V 應用，如數據中心、人工智能 (AI) 系統和通信基礎設施。這些用例的一個共同主題是，需要在不影響性能或增加物理空間的情況下提高效率。

一種很有前景的方法是使用耦合電感器 (CL)。通過使用相間互感技術，CL 可出色的消除電流紋波，從而在保持兼容傳統布局的同時顯著提高效率。

本文將簡要概述多相降壓轉換器設計人員在效率和布局方面面臨的挑戰。然后介紹 CL，給出驗證效率提升的實驗結果，并展示如何在 [Analog Devices] 的轉換器中應用 CL。

傳統多相降壓轉換器的效率挑戰

在高性能計算和通信系統中，電力傳輸?shù)男蕮p失會對系統成本、可靠性和熱管理產生巨大影響。傳統多相降壓器的設計人員經常面臨這方面的挑戰，尤其是在輕載條件下，開關和 AC 損耗會變得更加明顯。

同時，功率級布局和機械局限性也限制了提高性能的選項。在諸多系統中，元件尺寸的升級空間極為有限，且面對通用焊盤策略時，印刷電路板 (PCB) 布局的調整往往難以實現。

因此，人們對無需對電源架構進行重大修改就能實現更高效率的方法產生了濃厚的興趣。理想情況下，此類解決方案應保持相同的焊盤布局，允許使用現有的輸出電容 (C O )，并能在各種負載條件下保持瞬態性能。

CL 通過減少紋波和改善開關損耗來滿足這些需求，所有這些都與傳統設計具有相同的焊盤布局。

CL 如何提升電源轉換性能

在不改變布局的情況下，CL 為提高多相降壓轉換器的效率提供了有效途徑。傳統設計將每個相位視為電氣獨立的相位，與此不同的是，CL 共享標準磁結構，可實現相之間的相互作用。

這種相互作用受兩個關鍵參數的制約：漏電感 (L k ) 和互感 (L m )。漏電感的呈現與傳統設計中的相電感 (L) 類似，而互感則會形成跨相位磁耦合。當流經某一相的電流增大時，會在其他相位產生一個與其電流變化相反的電壓，從而顯著消除紋波電流。

等式 1 和 2 確定了傳統分立電感器 (DL) 設計 (dIL DL ) 和 CL 設計 (dIL CL ) 的預期紋波電流。這些電流取決于輸入和輸出電壓 (V IN 、V O )、電感 L、Lk 和 L m 、開關頻率 (F S ) 以及“品質因數”(FOM)。

等式 1

等式 2

其中：

ρ = 耦合系數 = Lm/L

D = 占空比

Nph = 耦合相數

等式 3 給出了 FOM 的計算方法。該等式反映了波紋消除程度與各種參數的函數關系。確切地說，F(xiàn)OM 取決于 ρ、Nph 和 D。

等式 3

其中：

j = floor (D*×* N ph )

雖然 FOM 取決于許多因素，但耦合系數 ρ 起著重要作用。為了說明這一點，我們不妨舉一個實際例子。

評估耦合電感器的紋波電流

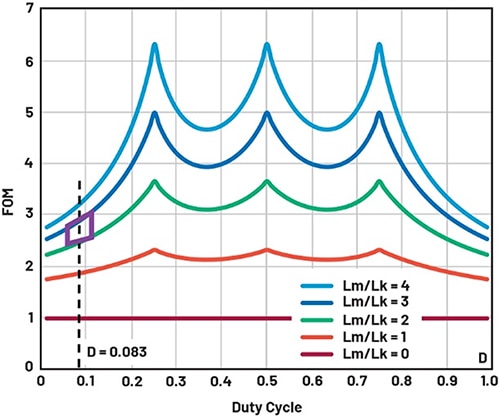

圖 1 顯示了電壓輸入 (V IN ) 為 12 V、電壓輸出 (V O ) 為 1 V、D 為 0.083 和傳統 DL 值為 100 納亨 (nH) 的應用中的 FOM 值。如需將此設計升級為 CL，同時保持相同輸出 CO~ 的瞬態性能，CL 的 Lk 必須為 100 nH。這樣，Lm 就成了設計變量。Lm 值越高，紋波越小，但保守估計，260 nH 的 Lm 值足以實現大部分所需的優勢。

圖 1：顯示了在不同 L m /Lk 值的情況下，4 相 CL 的 FOM 值隨 D 變化的曲線，如圖中突出顯示部分所示。（圖片來源：Analog Devices, Inc.）

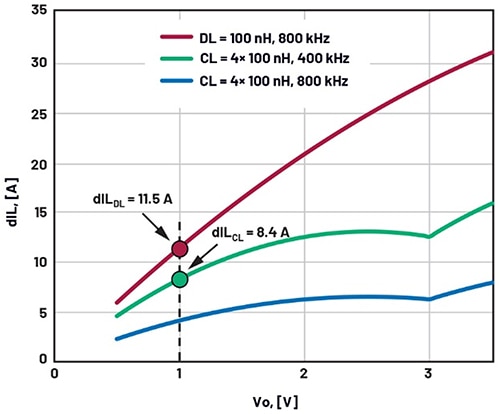

即使采用這種相當保守的設計，更少的紋波也足以實現較低的開關頻率。這種情況如圖 2 所示，該圖比較了不同電感器配置和開關頻率下的電流紋波?？梢钥闯?，工作頻率為 400 千赫茲 (kHz) 的 CL 比工作頻率為 800 kHz 的傳統設計保持了更低的紋波。

圖 2：VIN = 12 V 時，DL = 100 nH (800 kHz) 和 CL = 4 × 100 nH (800 kHz, 400 kHz) 的電流紋波與 VO 的函數關系。（圖片來源：Analog Devices, Inc.）

開關頻率的降低會直接導致開關損耗降低，其中包括晶體管開關損耗、MOSFET 體二極管的死區時間損耗、反向恢復損耗和柵極驅動損耗。隨著開關頻率的降低，這些與頻率相關的損耗也會成正比地減少，從而大幅提高效率。

輕負載情況下，能效提升最為明顯。由于交流損耗具有不受電流影響的固定特性，因此交流損耗會比較突出。而且，在整個負載范圍內都具有這一優勢。圖 3 顯示了 400 kHz 頻率下使用耦合電感器的 8 相系統與在 600 kHz 頻率下使用傳統設計的 8 相系統的實驗結果對比，峰值能效提高了約 1% ，滿載效率提高了 0.5% 。

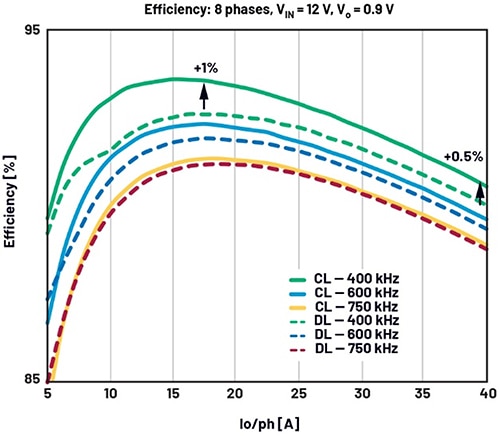

圖 3：所示為具有相同封裝的 8 相 DL = 100 nH（虛線）和 2 × CL = 4 × 100 nH（實線）設計的實測能效比。（圖片來源：Analog Devices, Inc.）

在不影響瞬態響應性能的情況下提高效率

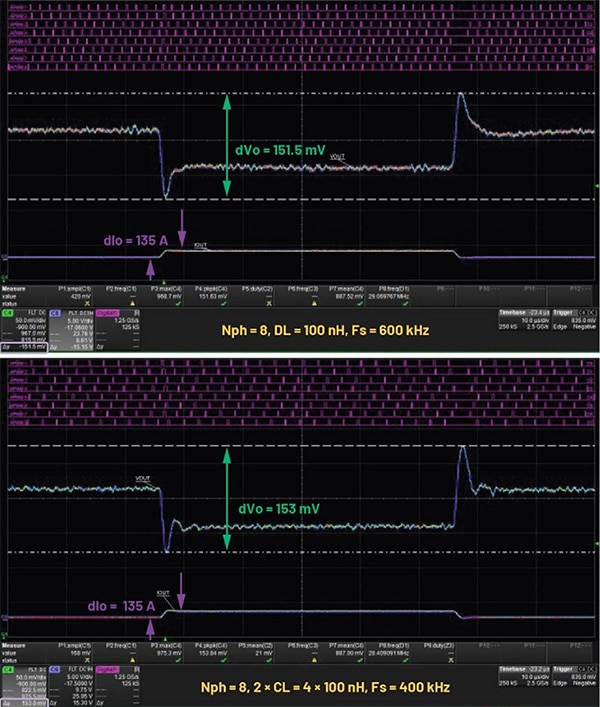

值得注意的是，這些效率的提高并沒有影響瞬態性能。圖 4 所示為 4 相降壓轉換器的瞬態特性，比較了采用分立電感器的 8 相設計（600 kHz 時 DL = 100 nH）與采用兩個 CL 時的配置波形，每個 CL 服務于 4 相（400 kHz 時 2 × CL = 4 × 100 nH），V IN = 12 V，V O = 0.9 V，負載階躍為 135 A。使用相同的電流壓擺率和 C O ，會產生類似的瞬態響應。

圖 4：所示為采用相同電路板，提供相同 CO 并在相同條件下，VIN = 12 V、VO = 0.9 V、針對 135 A 負載階躍時的 8 相 DL = 100 nH (600 kHz) 和 2 × CL = 4 × 100 nH (400 kHz) 的瞬態響應。（圖片來源：Analog Devices, Inc）

雖然 CL 的較低開關頻率通常會降低反饋帶寬，但有兩個因素可以消除這一限制：多相架構的固有優勢和耦合設計形成的較大相位裕度。這種相位位裕度的改善是由于當占空比發生變化時，所有耦合相的電流都會同時響應一個相位的瞬態事件。

較低損耗可帶來更好的熱性能，進而提高長期可靠性，并有可能降低熱受限系統的冷卻要求。在實現了所有這些優勢的同時，還能保持與現有布局的兼容性。

為多相降壓轉換器選擇部件

要實現高效率多相降壓轉換器，可重點關注三個關鍵部件：穩壓器控制器、功率級集成電路 (IC) 和 CL。其中，控制器管理相位的定時和同步，功率級處理大電流切換，CL 用于消除紋波，以實現更高的效率。

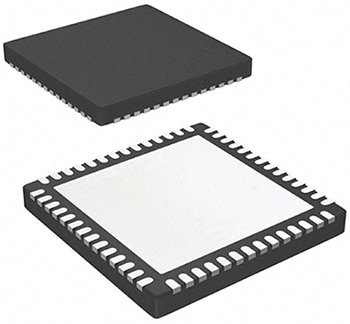

就控制器來說，Analog Devices 的 [MAX16602GGN+T] （圖 5）是一個可靠的選擇。該器件采用 56-QFN (7 mm × 7 mm) 封裝，支持 8 相電源軌和單獨的單相電源軌。該器件有多個顯著特點：自主切相、通過 PMBus 進行遙測、集成故障保護和記錄功能，以及內置 1.8 V 偏置穩壓器。借助這些特性，這種控制器能夠在多相穩壓器系統中實現精確控制、減少組件數量并增強瞬態響應。

圖 5：MAX16602GGN+T 穩壓器控制器可支持多達 8 個相位。（圖片來源：Analog Devices, Inc.）

Analog Devices 的 [MAX20790GFC+T] 器件可用作功率級（圖 6）。這款智能功率級將 MOSFET、柵極驅動器和電流檢測功能集成在 12-FC2QFN (3.25 × 7.4 mm) 封裝中。該器件的開關頻率范圍為 300 kHz 至 1.3 兆赫茲 (MHz)，有助于設計人員優化 CL 設計的性能。該器件的主要功能包括：通過控制器 PMBus 進行遙測并報告故障、先進的自我保護功能。

圖 6：MAX20790GFC+T 智能功率級在單器件中集成了 MOSFET、柵極驅動器和電流檢測功能。（圖片來源：Analog Devices, Inc.）

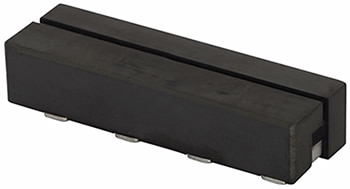

[Eaton]的 [CLB1108-4-50TR-R] （圖 7）就是一款合適的典型 CL，該器件在單封裝中集成了四個緊耦合 50 nH 相位。該器件采用支持高飽和電流和高熱性能的結構，因此非常適合要求苛刻的 AI 和數據中心的工作負載。

圖 7：CLB1108-4-50TR-R 是一款 4 x 50 nH 耦合電感器。（圖片來源：Eaton）

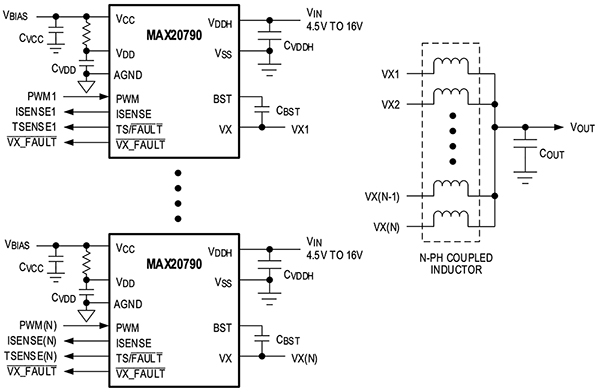

在典型配置中，MAX16602 控制器可驅動多達 8 個 MAX20790 功率級，每個輸出相位都與雙 4 相 CL 的相應繞組連接。與傳統設計相比，這種架構在保持相同的物理尺寸和瞬態性能的同時，顯著提高了效率。

利用評估硬件測試耦合電感器設計

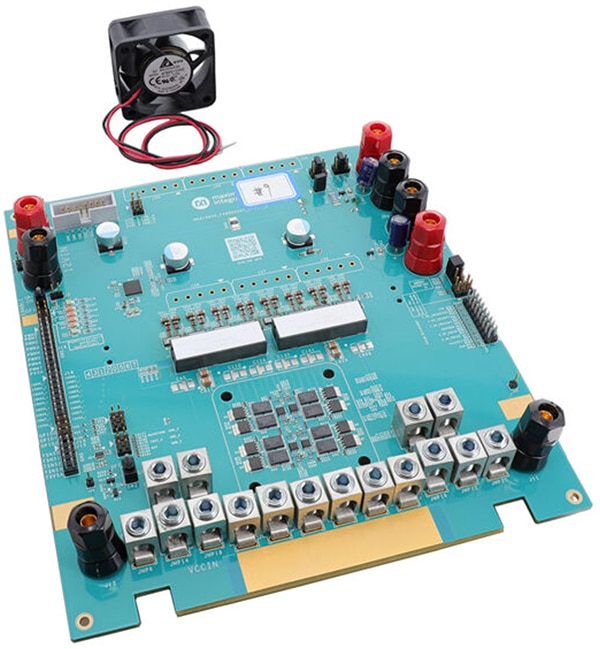

對于希望探索 CL 解決方案的設計人員，Analog Devices 的 [MAX16602CL8EVKIT#] 評估套件（圖 8）為測試和開發提供了一個便捷的平臺。該電路板專門用于演示 MAX16602 控制器和 MAX20790 功率級 IC、耦合電感器配合使用時的功能。

圖 8：MAX16602CL8EVKIT# 可用于探索多相降壓轉換器設計。（圖片來源：Analog Devices, Inc.）

評估套件是一個實用型參考設計，用于展示如何有效地集成這些組件。評估套件包括支持 8 相電源轉換解決方案所需的全部電路，并集成了全面的測量點，可對瞬態響應等關鍵參數進行監測。

結語

CL 為多相降壓轉換器設計帶來了顯著優勢。通過在相位間引入互感，這些組件能夠消除大量紋波電流，從而降低開關頻率，提高總效率。重要的是，在實現這些優勢的同時，不會增加物理占用空間或影響瞬態性能。這些解決方案與控制器、功率級芯片組相結合，為設計人員從傳統拓撲結構過渡到更高效的磁耦合替代方案提供了一條切實可行的途徑。
