作者： Pete Bartolik

在設計筆記本電腦和臺式電腦時，設計人員大都傾向于在確定核心功能、性能和用戶體驗確定之后再選擇電源適配器。但考慮到不斷變化的監管影響，可以應將適配器選型放在整個設計的初期戰略決策中。

設計人員可能認為外置電源適配器已商品化或者可互換使用。然而，在設計時必須越來越多地的考慮美國和國際法規。如果不能直接解決法規問題，可能會導致市場進入延遲、客戶不滿意。另外，最終用戶越來越關注合規性問題。

自 2016 年起，美國設計人員必須遵守美國能源部 (DoE) VI 級標準的要求。該標準適用于功率小于或等于 250 W、輸入電壓為 115 V 和 230 V 的單電壓和多電壓外置電源。

歐盟生態設計指令 EU 2019/1782 與 VI 級標準類似，但不包括多輸出適配器，且僅適用于 230 V 歐洲電網標準。其他地區有不同的標準，但通常與上述某一個標準一致。

目前的情況就是這樣，但變化即將到來。

做好執行DoE VII 級標準的準備

目前，DoE VIII 級標準旨在通過在工作模式和空載模式下設置較高效率閾值來降低能耗。對于功率高達 49 W 的電源，空載功耗限制預計將從 0.100 W 降至 0.075 W，同時較高功率適配器的功耗也將降低。

VII 級標準可能會刺激采用氮化鎵 (GaN) 等先進技術，以實現更高的效率水平并涵蓋更廣泛的設備。

一旦 DoE 發布其 VII 級標準的最終法規，制造商在該標準成為強制性標準之前將有兩年的緩沖時間。屆時，他們必須制定合理的測試程序來評估電源轉換效率。

歐盟的要求即將更新。歐盟的要求預計于與美國提出的 VII 級標準緊密接軌，并且可能包括外置式多輸出電源。

隨著外置電源制造商為滿足美國能源部 VII 級標準合規要求而進行的研發投入、電路重新設計與嚴格測試流程，開發與制造成本或?qū)@著提高。

快速采用超低功耗控制器與增強型電路設計的企業，通過將設備空載功耗降至趨零水平且保持性能穩定，將形成顯著市場先發優勢。將其產品定位為優質節能解決方案，將會吸引尋求降低運營能源成本的企業和具有環保意識的消費者。

鋪平道路

盡管 VII 級標準尚未最終確定，但 CUI Inc 等電源制造廠商已啟動能夠滿足信標準的設計。

CUI 正在開發新的電源設計，并融入了 GaN 組件，與基于硅的設計相比，可實現更高的效率、更小的尺寸和更高的功率密度。

CUI 當前的 SDI90B 系列 AC/DC 電源適配器采用了具有 VI 級效率的架構和效率范圍，并獲得 UL/cUL、PSE 和 UKCA 安全認證。該系列 90 W 商用級電源適配器的空載功耗低于 0.21 W，并且在工作模式下保持較高的效率。

SDI90B-U 設備（如 18 V SDI90B-18-U-P5 （圖 1））采用 IEC 60320 C14 型入口，這是一種常用于固定設備的接地連接器。

圖 1：CUI 的 SDI90B-18-U 采用 C14 型入口。（圖片來源：CUI Inc）

DSI90B-T 系列電源適配器，例如 18 V [SDI90B-18-T-P6] （圖 2），采用 IEC 60320 C6 型入口，可實現更緊湊的設計。在這種設計中，節省空間或便攜性是首要考慮因素。

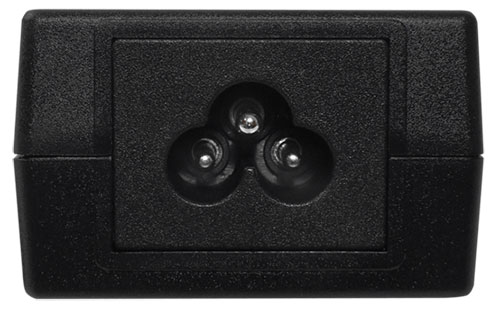

圖 2：CUI SDI90B-T-P6 電源輸入端視圖，采用 C6 型插座。（圖片來源

結語

隨著電子行業為執行美國能源部 VII 級標準做好準備，像 CUI Inc 這樣積極主動的廠商致力于采用 GaN 組件等創新技術，優先考慮能源效率并隨時準備滿足新的要求。SDI90B 系列符合當今嚴格的美國能源部 VI 級和全球能源效率標準，同時也體現了該公司的承諾——致力于開發符合不斷發展的能源法規的產品。
